جزئیات محصول:
|
| نام محصول: | 1 ورودی 9 خروجی LCD نمایشگرهای دیواری کنترلر 3X3 با IR RS232 | سمعی: | 3.5 رابط صوتی، پشتیبانی از کانال های چپ و راست و استریو، سوئیچ سیگنال AV به صورت همزمان |
|---|---|---|---|
| منبع تغذیه: | AC: 100 تا 240 ولت | ابعاد (1U): | جعبه استاندارد 1U 19 اینچی، 442mm(L)*45mm(H)*242mm(W) |
| رنگ: | سیاه | مواد شلیک: | فلز |
| برجسته کردن: | کنترلر دیوار تصویری RS232 3X3,کنترلر 3x3 FCC,کنترلر دیوار تصویری RoHs HDMI |
||

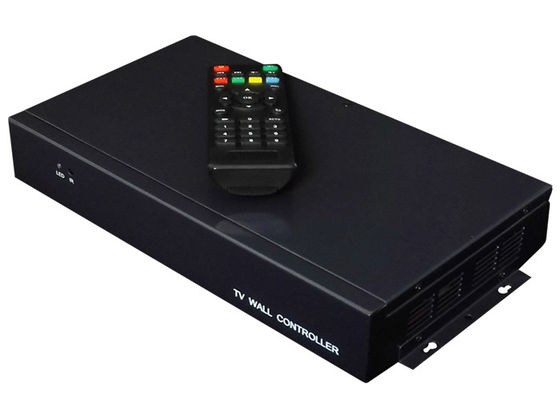

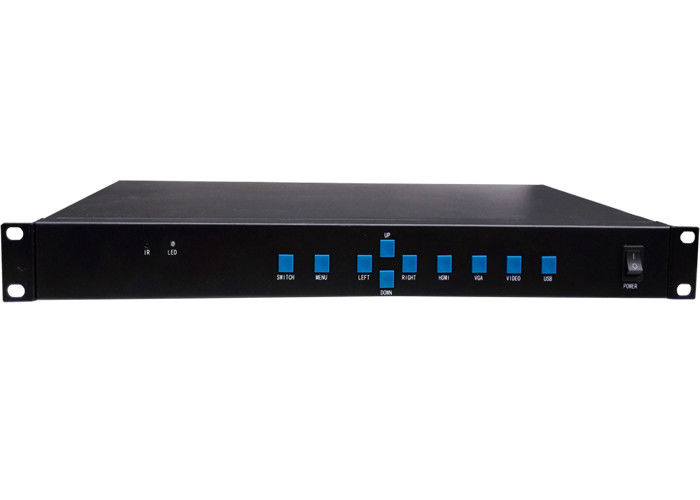

1 ورودی 9 خروجی LCD نمایشگرهای دیواری کنترلر 3X3 با IR RS232
1. معرفی محصول:
کنترلر ویدیو وال 9 کاناله 3×3 2×4 4×2 یک پردازنده ویدیو وال حرفه ای برای
سیگنال ویدئویی را به چندین مانیتور تلویزیون برای اتصال نمایش توزیع کنید.از HDMI DVI پشتیبانی می کند
ورودی‌های USB VGA، می‌توانید به دلخواه یکی از آنها را برای نمایش انتخاب کنید.
2. معرفی تابع:
2.1 مدل چند صفحه ای
کاربر می تواند ماژول های خروجی را به دلیل اتخاذ طراحی مدولار افزایش یا کاهش دهد.و تک دستگاه
حداکثر 25 خروجی سیگنال مشترک HDMI با پروتکل DVI سازگار است.می تواند نامحدود تحقق یابد
اتصال از طریق آبشار؛با توجه به تقاضای کاربر، دستگاه تک را می توان سفارشی کرد
انواع الگوهای چند صفحه مانند 2*2،3*3،1*2،2*3،3*2،2*4،4*2،2*5،5*2 و غیره.
2.2 سیگنال ورودی
این می تواند 4 سیگنال ورودی در مجموع شامل 1 ویدئو کامپوزیت، 1 VGA، 1 HDMI، 1 USB را پشتیبانی کند.و
رابط HDMI و USB با عملکرد رمزگشایی صدا و تصویر، ویدئو کامپوزیت و سیگنال VGA
رابط صوتی مربوطه را اضافه کنید. علاوه بر این، همه سیگنال‌های ویدیوی ورودی می‌توانند با خروجی صدا به آن سوئیچ کنند
در همگام سازی، نمودار رابط زیر است:
2.3 عملکرد آینه
در مقایسه با پردازنده چند صفحه‌نمایش رایج، می‌تواند عملکرد واژگونی آینه 180 درجه را به سمت آن متوجه شود
هر واحد نمایشگراین باعث کاهش شدید شکاف اتصال ال سی دی می شود که تصویر را می سازد
اگر تلویزیون ال سی دی 180 درجه به سمت ردیف بالا واژگون شود، زمانی که کاربر تلویزیون ال سی دی معمولی را به هم متصل می کند، واضح تر است.
زیر نشان داده شده است:
مشخصات کنترلر دیواری LCD 1 ورودی 9 خروجی 3X3 با IR RS232:
| مورد | مشخصاتتبدیل شدن |
| ورودی HDMI | |
| رابط | HDMI (پشتیبانی از HDCP1.3 و DVI1.0) |
| وضوح | تا 1920*1080@60Hz |
| رنگ | 24 بیت، 16.77 مگابایت |
| ورودی DVI | |
| رابط | DVI (پشتیبانی از DVI1.0) |
| وضوح | تا 1920*1080@60Hz |
| رنگ | 24 بیت، 16.77 مگابایت |
| ورودی VGA | |
| رابط | DB15 |
| وضوح | 800*600 تا 1920*1080@60 هرتز |
| ورودی AV | |
| رابط | RCA |
| شناسایی | خودکار |
| استاندارد | PAL، NTSC |
| یو اس بی | |
| ویدیو | RM، RMVB، AVI، WMV، MOV، MP4، FLV، MPG، DAT، MPEG و غیره، وضوح تا 1080P |
| سمعی | MP3، WMA، FLAC و غیره |
| تصویر | JPG، BMP، PNG |
| متن | TXT |
| ورودی صدا | مناسب برای ویدئوهای VGA |
| خروجی صدا | مناسب برای خروجی ویدیو |
| خروجی HDMI | 1024*768@60Hz،720P@60Hz،1080P@60Hz |
| کنترل کننده | ریموت، کلید دکمه، پورت سریال RS232 |
| نام محصول | 1 ورودی 9 خروجی LCD کنترلر دیواری 3X3 با IR , RS232 |
توپولوژی سیستم از1 ورودی 9 خروجی LCD نمایشگرهای دیواری کنترلر 3X3 با IR RS232:
