جزئیات محصول:
|
| نام محصول: | 5×2 کنترلر دیوار تصویری پردازنده USB/HDMI/VGA/AV تلویزیون 10 تلویزیون اتصال صفحه نمایش را برای نمایش | سیگنال ورودی: | VGA، HDMI، ویدئو، USB |
|---|---|---|---|
| سیگنال خروجی: | خروجی 10 x HDMI | سمعی: | 3.5 رابط صوتی، پشتیبانی از کانال های چپ و راست و استریو، سوئیچ سیگنال AV به طور همزمان |
| حالت کنترل: | RS232، کلید کیس از راه دور | منبع تغذیه: | AC 100 تا 240 ولت |
| قدرت: | 20 وات | ابعاد (1U): | جعبه استاندارد 1U 19 اینچی، 442mm(L)*45mm(H)*242mm(W) |
| وزن (1U): | 2.5 کیلوگرم | ||
| برجسته کردن: | کنترلر 5x2 LCD,کنترلر 1U LCD,پردازنده 5x2 تلویزیون دیوار ویدئویی |
||
کنترلر 5x2 LCD ویدئو دیواری USB HDMI VGA Video AV پردازنده تلویزیون
5×2 کنترلر دیوار تصویری پردازنده USB/HDMI/VGA/AV تلویزیون 10 تلویزیون اتصال صفحه نمایش را برای نمایشگر LED/LCD نشان می دهد
1، معرفی محصول:
5×2 کنترلر دیوار تصویری پردازنده USB/HDMI/VGA/AV تلویزیون 10 تلویزیون اتصال صفحه نمایش را برای نمایشگر LED/LCD نشان می دهد
به گونه ای طراحی شده است که یک پردازنده ماژولار ماژولار واقعی برای ضبط، تبدیل AD، مسیریابی، توزیع سیگنال تمام فرمت به دیوارهای ویدئویی متعدد، از جمله تلویزیون LCD، DID، DLP، پلاسما و غیره باشد، در حالی که یک دیجیتال واقعی را حفظ می کند. علامت.
LM-TV10 2x5 Video Wall Controller با بسیاری از رابط های ویدئویی مختلف، شامل HDMI، VGA، AV،و می تواند ویدیو (مانند RMVB)، صدا (مانند MP3)، عکس (مانند JPG) را به تنهایی از طریق رابط USB رمزگشایی کند.هر ویدیو با صدا را می توان با هم تغییر داد.رابط خروجی HDMI، وضوح 1080P یا 720P است که توسط کاربر انتخاب می شود.
5×2 کنترلر دیوار تصویری پردازنده USB/HDMI/VGA/AV تلویزیون 10 تلویزیون اتصال صفحه نمایش را برای نمایشگر LED/LCD نشان می دهد
کنترلر ویدیو وال می تواند باشد توسط ریموت، دکمه و RS232 کنترل می شود.
2، معرفی تابع:
1، مدل چند صفحه ای
کاربر می تواند ماژول های خروجی را به دلیل اتخاذ طراحی مدولار افزایش یا کاهش دهد.و دستگاه تک می تواند حداکثر 25 خروجی سیگنال مشترک HDMI را با پروتکل DVI سازگار کند.می تواند اتصال نامحدود را از طریق اتصال آبشاری تحقق بخشد.با توجه به تقاضای کاربر، دستگاه تک را می توان انواع مختلفی از الگوهای چند صفحه ای مانند 2*2،3*3،1*2،2*3،3*2،2*4،4*2،2*5 را سفارشی کرد. ، 5*2 و غیره
2، سیگنال ورودی

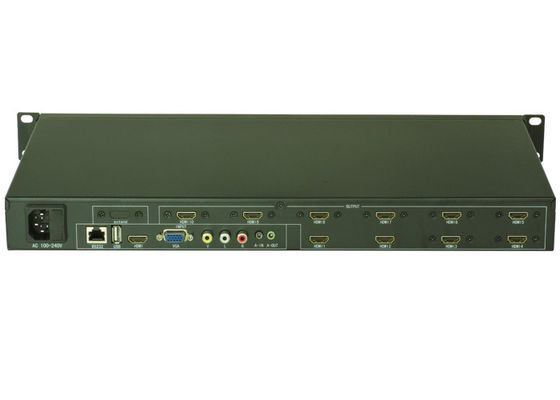

این می تواند 4 سیگنال ورودی در مجموع شامل 1 ویدئو کامپوزیت، 1 VGA، 1 HDMI، 1 USB را پشتیبانی کند.و رابط HDMI و USB با عملکرد رمزگشایی صدا و تصویر، ویدئو کامپوزیت و سیگنال VGA رابط صوتی مربوطه را اضافه می‌کنند. علاوه بر این، تمام سیگنال‌های ویدئوی ورودی می‌توانند با خروجی صدا در هماهنگی به آن سوئیچ کنند. نمودار رابط زیر است:
3، عملکرد آینه
در مقایسه با پردازنده چند صفحه‌نمایش رایج، می‌تواند عملکرد واژگونی آینه 180 درجه را به سمت هر واحد نمایشگر مشخص کند.در صورت واژگونی 180 درجه ای تلویزیون ال سی دی به سمت ردیف بالا در هنگام اتصال تلویزیون ال سی دی معمولی، شکاف اتصال LCD را به شدت کاهش می دهد. موارد زیر نشان داده شده است:
قبل از واژگونی پس از واژگونی
4، عملکرد خالی کردن لبه
بدون عملکرد لبه خالی، تمام واحدهای نمایشگر مشترک دارای شکاف قاب هستند، که باعث می شود تصویر در دید و احساس غیرطبیعی به سمت بالا کشیده شود.
بدون عملکرد لبه خالی کردن لبه پس از فرآیند خالی کردن لبه
5، عملکرد انتقال USB
محصول می تواند از انتقال USB و عملکرد مشترک پشتیبانی کند. پس از اتمام عملکرد پایه مشترک ال سی دی، کاربر می تواند فقط پخش الگوی مشترک ویدیو یا تصویر را تنظیم کند. ساده و مفید است، بدون نیاز به تخصیص اضافی رایانه یا سایر تجهیزات پخش، فقط باید انجام دهیم این است که آن را وارد کنیم. یک دیسک U در رابط USB در فرآیند چند صحنه ای محصول ما.
6، تابع کلید
***عملکردهای اتصال چندگانه با 9 خروجی HDMI (3×3، 2×4، 4×2)
***سیگنال ورودی چندگانه ویدئویی با 1 HDMI، 1 DVI، 1 VGA، 1 USB
***پشتیبانی از عملکرد آینه
***پشتیبانی از عملکرد ماسک لبه
***پشتیبانی از RS232 و کنترل از راه دور
| ویدئو | |
| پروتکل | پشتیبانی از پروتکل hdcp1.3، پشتیبانی از پروتکل hdmi1.3، سازگار با پروتکل dvi1.0 |
| کسب کردن | 0 دسی بل |
| پهنای باند رابط | 2.25 گیگابیت در ثانیه (مجموع 6.75 گیگابیت در ثانیه، 2.25 گیگابیت بر ثانیه در هر رنگ) |
| حداکثر وضوح پشتیبانی |
HDPC: 1920x1200P@ 60_24 بیت، HDTV: 1920x1080P@60_36bit |
| لرزش ساعت بیتی | <0.15 ترابایت |
| زمان افزایش کمی | <0.3Tbit (20%--80%) |
| زمان کمی پاییز | <0.3Tbit (20%--80%) |
| حداکثر تاخیر انتقال | 5nS(±1nS) |
| سرعت سوئیچینگ | 200 ns (حداکثر زمان) |
| ورودی ویدیو | |
| رابط | رابط زن Vga/dvi-d/hdmi-a |
| قدرت سیگنال | TMDS +/- 0.4Vpp |
| امپدانس | 50 Ω |
| edid را وارد کنید | Edid live قابل بازنویسی |
| حداکثر فاصله ورودی توصیه شده | کمتر از 40 متر در 1920x1080@60 (توصیه می شود از سیم ویژه HDMI گواهی شده، مانند سیم Molex TM استفاده کنید) |
| خروجی تصویری | |
| رابط | رابط زن Vga/dvi-d/hdmi-a |
| امپدانس | 50Ω |
| حداکثر فاصله خروجی توصیه شده | کمتر از 10 متر در 1920x1200@60 (توصیه می شود از سیم های دارای گواهی HDMI خاص مانند سیم Molex TM استفاده کنید) |
| نوع کنترل | |
| رابط کنترل سریال | Rs-232، رابط d-type 9 پین نر و ماده |
| نرخ باود و پروتکل | نرخ باود: 9600، بیت های داده: 8 بیت، بیت های توقف: 1، بدون برابری |
| ساختار پورت کنترل سریال | 2 = TX، 3 = RX، 5 = GND |
| مشخصات | |
| منبع تغذیه | 100VAC ~ 240VAC، 50/60 هرتز، منبع تغذیه تطبیقی بین المللی |
| درجه حرارت | دمای نگهداری و استفاده: -20° ~ +70° |
| رطوبت | رطوبت نگهداری و استفاده: 10% تا 90% |
| اندازه شاسی | تابع مدل واقعی |
| وزن محصول | تابع مدل واقعی |
| میانگین زمان بین شکست | 30000 ساعت |
| ضمانتنامه | 1 سال گارانتی رایگان، نگهداری مادام العمر |
کلید کیس را فشار دهید
7، عملکرد کنترل از راه دور
کنترل از راه دور سفارشی‌سازی انحصاری برای پردازشگرهای چند صفحه‌ای است که هر عملکرد کاملاً مطابق با کلید از راه دور است و بازار نمی‌تواند آن را بخرد. کنترل از راه دور طراحی فوق‌العاده حساسی را اتخاذ می‌کند، بنابراین فاصله آن بین 7 تا 10 متر است و می‌تواند همه چیز را انجام دهد. عملکردهای پردازنده چند صفحه ای مانند تنظیمات، سوئیچ، تنظیم. همانطور که در تصویر زیر نشان داده شده است:
8، توپولوژی سیستم
9. خدمات ما:
