جزئیات محصول:
|
| پروتکل: | پشتیبانی از پروتکل hdcp1.3، پشتیبانی از پروتکل hdmi1.3، سازگار با پروتکل dvi1.0 | پهنای باند رابط: | 2.25 گیگابیت در ثانیه (مجموع 6.75 گیگابیت در ثانیه، 2.25 گیگابیت بر ثانیه در هر رنگ) |
|---|---|---|---|
| حداکثر وضوح پشتیبانی: | HDPC: 1920x1200P@ 60_24bit، HDTV:1920x1080P@60_36bit | پورت های ورودی: | 4 کانال HDMI |
| پورت های خروجی: | 4 کانال HDMI | رنگ: | مشکی |
| برجسته کردن: | کنترلر HDMI1.3 LCD Video Wall Controller HDPC1.3 LCD Video Wall Controller FCC HDMI Matrix Controller,HDPC1.3 LCD Video Wall Controller,FCC HDMI Matrix Controller |
||

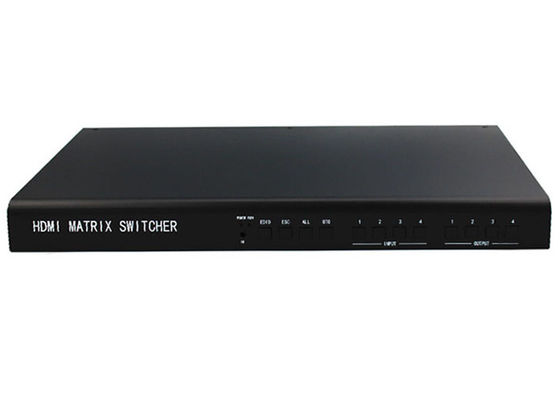

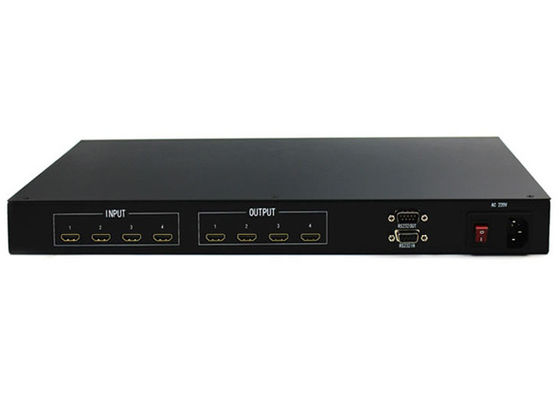

4 در 4 خروجی ماتریس LCD کنترل دیوار ویدئویی پروتکل HDMI1.3 HDPC1.3
4 در 4 خروجی HDMI ماتریس و کنترل دیوار تصویری LCD
بررسی اجمالی محصولات :
Matrix Switcher یک دستگاه سوئیچینگ حرفه ای با کارایی بالا با کنترل هوشمند تعبیه شده است.
یک روش پردازش منحصر به فرد را اتخاذ کنید که سرعت سوئیچینگ دستگاه را تا حد زیادی بهبود می بخشد.
امکانات:
1. با عملکرد حافظه خاموش، با حفاظت میدان خاموش.
2. حالت کنترل انعطاف پذیر، عملکرد پانل دکمه کریستالی، و 2 رابط ارتباطی استاندارد rs-232، سازگار با محیط های مختلف، مناسب برای استفاده کاربران با دستگاه های مختلف کنترل از راه دور.
3. ساخته شده در منبع تغذیه جهانی بین المللی.
4، شاسی تمام فلزی سازگار با کابینت های استاندارد 19 اینچی.
5. پشتیبانی از ماتریس پانل جلویی LCD آرم آماده به کار و نرم افزار کنترل.
6. پشتیبانی از hdcp برای حل دستگاه های مربوطه مانند دی وی دی Blu-ray و غیره.
پارامترهای فنی :
|
ویدئو |
|
|
پروتکل |
پشتیبانی از پروتکل hdcp1.3، پشتیبانی از پروتکل hdmi1.3، سازگار با پروتکل dvi1.0 |
|
کسب کردن |
0 دسی بل |
|
پهنای باند رابط |
2.25 گیگابیت در ثانیه (مجموع 6.75 گیگابیت در ثانیه، 2.25 گیگابیت بر ثانیه در هر رنگ) |
|
حداکثر وضوح پشتیبانی |
HDPC: 1920x1200P@ 60_24 بیت، HDTV: 1920x1080P@60_36bit |
|
لرزش ساعت بیتی |
<0.15 ترابایت |
|
زمان افزایش کمی |
<0.3Tbit (20%--80%) |
|
زمان کمی پاییز |
<0.3Tbit (20%--80%) |
|
حداکثر تاخیر انتقال |
5nS(±1nS) |
|
سرعت سوئیچینگ |
200 ns (حداکثر زمان) |
|
ورودی ویدیو |
|
|
رابط |
رابط زن Vga/dvi-d/hdmi-a |
|
قدرت سیگنال |
TMDS +/- 0.4Vpp |
|
امپدانس |
50 Ω |
|
edid را وارد کنید |
Edid live قابل بازنویسی |
|
حداکثر فاصله ورودی توصیه شده |
کمتر از 40 متر در 1920x1080@60 (توصیه می شود از سیم ویژه HDMI گواهی شده، مانند سیم Molex TM استفاده کنید) |
|
خروجی تصویری |
|
|
رابط |
رابط زن Vga/dvi-d/hdmi-a |
|
امپدانس |
50Ω |
|
حداکثر فاصله خروجی توصیه شده |
کمتر از 10 متر در 1920x1200@60 (توصیه می شود از سیم های دارای گواهی HDMI خاص مانند سیم Molex TM استفاده کنید) |
|
نوع کنترل |
|
|
رابط کنترل سریال |
Rs-232، رابط d-type 9 پین نر و ماده |
|
نرخ باود و پروتکل |
نرخ باود: 9600، بیت های داده: 8 بیت، بیت های توقف: 1، بدون برابری |
|
ساختار پورت کنترل سریال |
2 = TX، 3 = RX، 5 = GND |
|
مشخصات |
|
|
منبع تغذیه |
100VAC ~ 240VAC، 50/60 هرتز، منبع تغذیه تطبیقی بین المللی |
|
درجه حرارت |
دمای نگهداری و استفاده: -20° ~ +70° |
|
رطوبت |
رطوبت نگهداری و استفاده: 10% تا 90% |
|
اندازه شاسی |
تابع مدل واقعی |
|
وزن محصول |
تابع مدل واقعی |
|
میانگین زمان بین شکست |
30000 ساعت |
|
ضمانتنامه |
1 سال گارانتی رایگان، نگهداری مادام العمر |
نمودار کاربرد:
