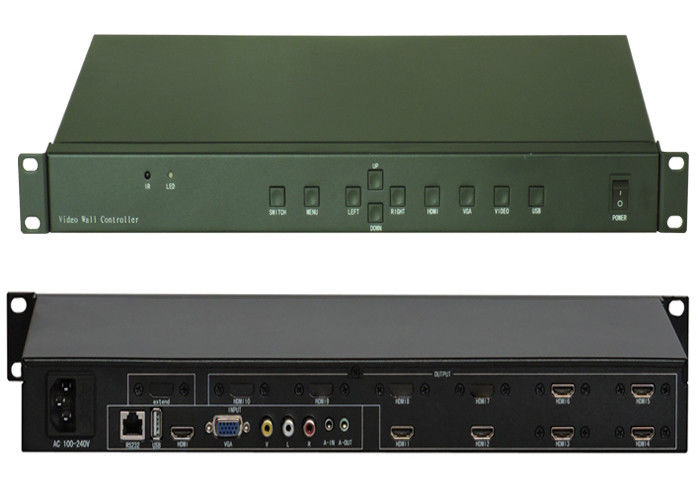

کنترلر دیواری 3x2 LCD با کنترل RS232 1 ورودی 6 خروجی

کنترلر دیواری 3x2 LCD با کنترل RS232 1 ورودی 6 خروجی

کنترلر 1 ورودی 6 خروجی LCD ویدئو وال با کنترل RS232

1، معرفی محصول:

BOX یک پردازنده چند صفحه ای HD است که به ویژه تلویزیون ال سی دی را هدف قرار می دهد، صفحه نمایش LCD جانبی فوق العاده باریک، پروژکتور، می تواند دوخت خروجی HDMI 2 تا 25 را مطابق با تقاضای کاربر سفارشی کند و می تواند اتصال نامحدود را توسط آبشار سفارشی کند. محصول با استفاده از کیفیت بالا تراشه پردازش تعریف، بنابراین می تواند سیگنال 1080P را برای خروجی یا ورودی پشتیبانی کند و در عین حال می تواند از 1 ویدیوی کامپوزیت، 1 VGA، 1USB، 1 HDMI برای ورودی پشتیبانی کند، و تمام سیگنال ورودی می تواند به نمایش فرآیند چند صفحه ای، صدا و موارد مرتبط تغییر کند. ویدئو نیز به طور همزمان خروجی می شود.

2، معرفی تابع:

1، مدل چند صفحه ای

کاربر می تواند ماژول های خروجی را به دلیل اتخاذ طراحی مدولار TK-BOX افزایش یا کاهش دهد.و دستگاه تک می تواند حداکثر 25 خروجی سیگنال مشترک HDMI با پروتکل DVI سازگاری داشته باشد.می تواند اتصال نامحدود را از طریق اتصال آبشاری تحقق بخشد.با توجه به تقاضای کاربر، دستگاه تک را می توان انواع مختلفی از الگوهای چند صفحه ای مانند 2*2،3*3،1*2،2*3،3*2،2*4،4*2،2*5 را سفارشی کرد. ، 5*2 و غیره

2، سیگنال ورودی

این می تواند 4 سیگنال ورودی در مجموع شامل 1 ویدئو کامپوزیت، 1 VGA، 1 HDMI، 1 USB را پشتیبانی کند.و رابط HDMI و USB با قابلیت رمزگشایی صدا و تصویر، ویدئو کامپوزیت و سیگنال VGA رابط صوتی مربوطه را اضافه می‌کنند. علاوه بر این، تمام سیگنال‌های ویدیوی ورودی می‌توانند با خروجی صدا در هماهنگ‌سازی سوئیچ کنند. نمودار رابط زیر است:

3، عملکرد آینه

در مقایسه با پردازنده چند صفحه‌نمایش معمولی، TK-BOX می‌تواند عملکرد واژگونی آینه 180 درجه را به سمت هر واحد نمایشگر مشخص کند.شکاف اتصال ال سی دی را به شدت کاهش می دهد، که اگر تلویزیون ال سی دی در هنگام اتصال تلویزیون ال سی دی معمولی 180 درجه به سمت ردیف بالا واژگون شود، تصویر را واضح تر می کند. موارد زیر نشان داده شده است:

قبل از واژگونی پس از واژگونی

4، عملکرد خالی کردن لبه

بدون عملکرد لبه خالی، تمام واحدهای نمایشگر مشترک دارای شکاف قاب هستند، که باعث می شود تصویر در دید و احساس غیرطبیعی به سمت بالا کشیده شود.

بدون عملکرد لبه خالی پس از فرآیند لبه خالی کردن

3، توپولوژی سیستم
