جزئیات محصول:
|
| رابط ورودی: | 4 ورودی HDMI | وضوح: | HDMI حداکثر رزولوشن 3840*2160@60HZ را پشتیبانی می کند که سازگار با عقب است |
|---|---|---|---|
| رابط خروجی: | 2 تا 16 خروجی پورت HDMI را می توان برای پشتیبانی از خروجی صوتی و تصویری همزمان سفارشی کرد؛ 1 استریو | وضوح خروجی: | 1024*768@60HZ،1280*800@60HZ،1280*720@60HZ،1920*1080@60HZ،1920*1200@60HZ، وضوح قابل تغییر است |
| ولتاژ ورودی: | ولتاژ AC 100 تا 240 ولت؛ | حالت نمایش: | 2x2,3x3,4x4,3x4,2x3,2x4,2x5,2x6 سفارشی ساخته شده |
| اندازه محصول (3U): | 440 میلی متر (طول) x 310 میلی متر (عرض) x 133 میلی متر (ارتفاع) | وزن محصول: | 7.5 کیلوگرم |
| مصرف برق: | حداکثر 70 وات | ||
| برجسته کردن: | کنترلر 4K 60 هرتز LCD,کنترلر 70 واتی LCD,کنترلر 4K وال ویدئویی 240 ولت |
||

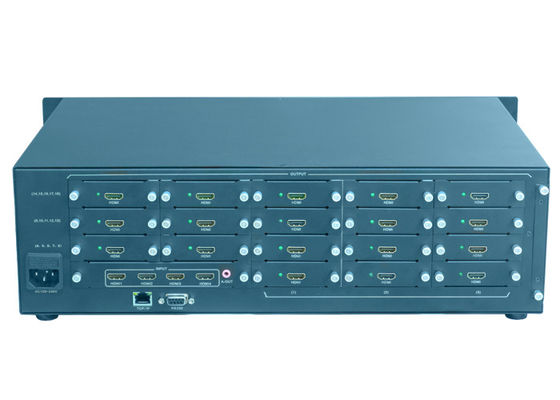

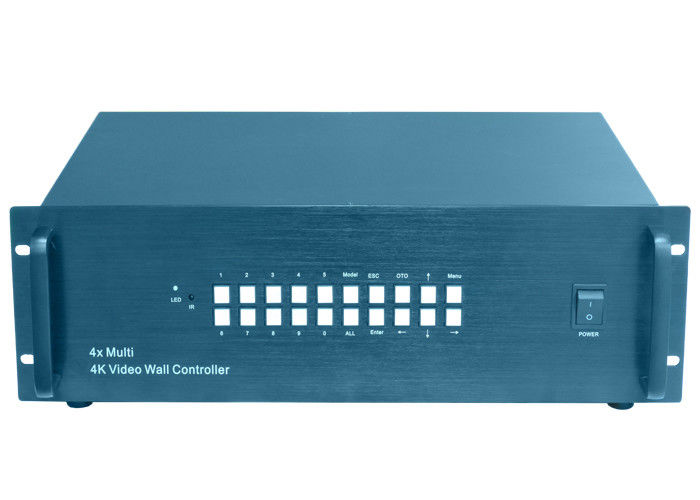

4K 60HZ LCD کنترلر دیواری 4 سیگنال HDMI ورودی 16 خروجی
4 ورودی 16 خروجی 4K HDMI ماتریکس و کنترلر دیوار تصویری
پردازنده یکپارچه مقدمه:
این محصول یک پردازنده یکپارچه با ماتریس 4K چند منظوره است، عملکرد اصلی آن تحقق سوئیچ رایگان بین معمولی است.
کنترلر و ماتریس دیوار ویدیویی 4K، دستیابی به اثر یک دستگاه با استفاده دوگانه.این نه تنها یک کنترلر 4K 16 کاناله ویدئو دیوار است،
بلکه یک سوئیچر ماتریسی 4 در 16 بیرونی.این محصول از 4 کانال ورودی سیگنال HDMI 4K پشتیبانی می کند و تا 16 کانال را پشتیبانی می کند.
خروجی سیگنال HDMI
خروجی MxN در حالت اتصال پشتیبانی می شود و 4 سیگنال ورودی 4K را می توان آزادانه سوئیچ کرد.همه سیگنال‌های ورودی را می‌توان به صفحه نمایش بزرگ برای اتصال نمایش تغییر داد، و صدا و ویدیوی مربوطه به صورت همزمان خروجی می‌شوند.در حالت ماتریس، از سوئیچینگ دلخواه ورودی و خروجی پشتیبانی می کند، از عملکرد سوئیچینگ بدون درز پشتیبانی می کند و سوئیچینگ سریع را بدون صفحه سیاه انجام می دهد.این ماتریس همچنین از عملکرد پیش نمایش 4 صفحه ای پشتیبانی می کند که 4 ورودی را در یک نمایشگر به طور همزمان نمایش می دهد.
با عملکردهای برتر، این محصول برای پروژه های مختلف نظارت تصویری، پروژه های اتصال در مقیاس بزرگ، سالن های نمایشگاه، مراکز کنترل و غیره مناسب است.
امکانات:
***پشتیبانی از 4 ورودی HDMI، 2 HDMI2.0، 2 HDMI1.4، تا 4K60HZ، سازگاری با عقب.
***تا 16 خروجی پشتیبانی می کند، وضوح خروجی از 1024*768@60HZ، 1280*800@60HZ، 1280*720@60HZ، 1920*1080@60HZ، 1920*1200@60HZ پشتیبانی می کند.
***دستگاه یکپارچه اتصال و ماتریس نوع کارت، یک کلید برای تحقق سوئیچینگ رایگان.
***حالت Splicing از اتصال سفارشی MxN پشتیبانی می کند.
***از عملکرد چرخش 180 درجه هر تصویر واحد نمایشی پشتیبانی کنید و از صفحه LCD بالایی برای معکوس کردن پشتیبانی کنید.
***عملکرد محافظ لبه، حالت اتصال از تنظیم اتصال افقی و عمودی پشتیبانی می کند.
***حالت ماتریس از عملکرد سوئیچینگ بدون درز پشتیبانی می کند.
***حالت ماتریس از هر نمایشگر تقسیم صفحه نمایش 4 خروجی پشتیبانی می کند.
***پشتیبانی از کنترل از راه دور، RS232، TCP-IP (سفارشی)، کنترل دکمه شاسی؛
***شاسی استاندارد 3U، می تواند به طور مستقیم در کابینت استاندارد نصب شود.
مشخصات :
1،سیگنال ورودی و خروجی
پشتیبانی از 4 ورودی سیگنال HDMI، سیگنال ورودی را می توان از طریق دکمه های شاسی و کنترل از راه دور تغییر داد، بالاترین وضوح از 4K@60HZ پشتیبانی می کند.
تا 16 خروجی سیگنال HDMI را پشتیبانی می کند و وضوح خروجی از 1920x1080@60HZ، 1024*768@60HZ، 1280*800@60HZ، 1280*720@60HZ، 1920*1080@1920*HZ1080@160HZ پشتیبانی می کند. آزادانه سوئیچ شود
2، تابع پیوند ماتریس یکپارچه
این محصول عملکردهای ماتریس و اسپلایسینگ را ادغام می کند.می توان از آن به عنوان یک کنترلر دیواری 16 کانالی معمولی یا یک سوئیچر ماتریس 4 ورودی و چند خروجی استفاده کرد.کاربر می تواند آزادانه از طریق کنترل از راه دور یا دکمه های شاسی به حالت دلخواه تغییر کند.
3، تابع ماتریس
تابع ماتریس محصول یک ماتریس 4 ورودی چند خروجی است، با تابع سوئیچینگ آزاد ماتریس معمولی، که می تواند سوئیچینگ دلخواه ورودی و خروجی را درک کند، و همچنین دارای تابع پیش نمایش است که می تواند 4 سیگنال ورودی را در یک صفحه نمایش دهد. صفحه نمایش.علاوه بر این، ماتریس همچنین دارای عملکرد سوئیچینگ بدون درز، بدون تاخیر در هنگام تعویض، بدون صفحه سیاه، عملکرد ساده و سریع است.
4، تابع اتصال
تابع اتصال محصول از یک روش طراحی مدولار استفاده می کند.ماژول های خروجی را می توان با توجه به نیاز کاربر اضافه یا کاهش داد.یک دستگاه می تواند حداکثر 16 خروجی اتصال سیگنال HDMI را بدست آورد.با توجه به نیاز کاربر، یک دستگاه تک را می توان 2x2، 3x3، 1x2، 2x3، حالت های مختلف اتصال مانند 3x2، 2x4، 4x2، 2x5، 5x2 و غیره سفارشی کرد.
5،کنترل از راه دور مادون قرمز
از کنترل از راه دور می توان برای تنظیم هر حالت اتصال یا تغییر دلخواه ورودی و خروجی در حالت ماتریس استفاده کرد که ساده و راحت است.
6،کنترل دکمه شاسی
از طریق کنترل شاسی، می توانید به سرعت حالت ماتریس یا حالت اتصال را تغییر دهید.شما می توانید هر حالت اتصال را تنظیم کنید، یا تغییر دلخواه ورودی و خروجی حالت ماتریس را متوجه شوید.
7،کنترل کامپیوتر میزبان
با اتصال نرم افزار کامپیوتر میزبان از طریق پورت سریال، می توانید هر حالت اتصال یا تعویض دلخواه ورودی و خروجی را در حالت ماتریس با یک کلید تنظیم کنید.
8،کنترل مرکزی
دستگاه همه‌جانبه محصول ماتریس، کدهای کنترلی رایج را باز می‌کند.کاربران می توانند کدهای کنترل را بر اساس نیاز خود در سیستم کنترل مرکزی بنویسند و از کنترل مرکزی برای کنترل متمرکز استفاده کنند.
| مورد | مشخصاتتبدیل شدن |
| ورودی HDMI | |
| رابط | HDMI (پشتیبانی از HDCP1.3 و DVI1.0) |
| وضوح | تا 1920*1080@60Hz |
| رنگ | 24 بیت، 16.77 مگابایت |
| ورودی DVI | |
| رابط | DVI (پشتیبانی از DVI1.0) |
| وضوح | تا 1920*1080@60Hz |
| رنگ | 24 بیت، 16.77 مگابایت |
| ورودی VGA | |
| رابط | DB15 |
| وضوح | 800*600 تا 1920*1080@60 هرتز |
| ورودی AV | |
| رابط | RCA |
| شناسایی | خودکار |
| استاندارد | PAL، NTSC |
| یو اس بی | |
| ویدئو | RM، RMVB، AVI، WMV، MOV، MP4، FLV، MPG، DAT، MPEG و غیره، وضوح تا 1080P |
| سمعی | MP3، WMA، FLAC و غیره |
| تصویر | JPG، BMP، PNG |
| متن | TXT |
| ورودی صدا | مناسب برای ویدئوهای VGA |
| خروجی صدا | مناسب برای خروجی ویدیو |
| خروجی HDMI | 1024*768@60Hz،720P@60Hz،1080P@60Hz |
| کنترل کننده | ریموت، کلید دکمه، پورت سریال RS232 |
| قدرت | ورودی: DC 12V 3A |
| بعد، ابعاد، اندازه (بسته) |
4 پورت: 340 میلی‌متر (L) x 200 میلی‌متر (W) x 60 میلی‌متر (ح) 5 ~ 10 پورت: 420 میلی متر (L) x 243 میلی متر (W) x 60 میلی متر (ح) |
| وزن |
4 پورت: 1.6 کیلوگرم پورت 5 ~ 10: 2.5 کیلوگرم |
توپولوژی محصول
