6x6 8k 8 X 8 Hdmi متريکس سوئيچر Hdmi متريکس 18 گيگابايت در هر ساعت

1.مقدمه

این دستگاه یک سوئیچر متریکس UHD HDMI با عملکرد بالا با ورودی های 8x HDMI و خروجی های 9x HDMI است.

و خارجی 3.5mm LR ورودی صوتی می تواند در جریان ورودی مربوطه HDMI وارد شود. سوئیچر پشتیبانی از مسیریابی ماتریس IR

برای IN1-4 و OUT1-4

2ویژگی های کلیدی:

• پشتیبانی از HDMI 2.0/HDCP 2.2
• پشتیبانی از برداشت صدا HDMI
• پشتیبانی از ورودی صوتی خارجی LR در جریان HDMI
• ماتریس IR پشتیبانی (فقط IN1-4 و OUT1-4)
• حمایت از مدیریت EDID
• الگوی تست پشتیبانی
• پشتیبانی از 4K-HANDLE (4K/1080P) برای مطابقت با نمایشگر های مختلف
• پنل جلوي، ريموتور، RS232، کنترل اترنت/ويب
• 6x6 8k 8x8 ماتريکس سوئيچر htmi ماتريکس 18 گيگابايت در هر ساعت

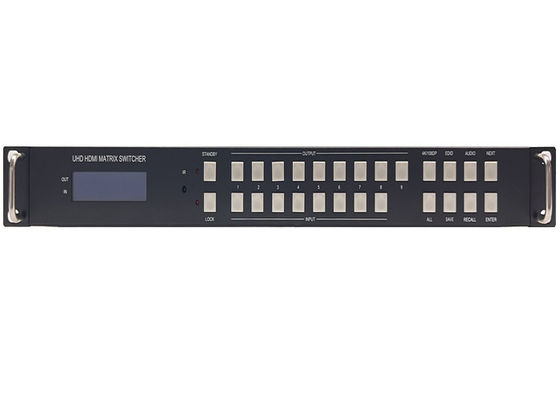

2پنل جلویی

• فشار STANDBY و نگه داشتن برای 3 ثانیه، به سوئیچر وارد یا آزاد حالت آماده.
• برای قفل کردن یا باز کردن دکمه های جلویی 3 ثانیه فشار LOCK را نگه دارید.
• فشار Output n + Input m + ENTER

• تغییر در ورودی متریکس m به خروجی n

• تمام + ورودی m + ورودی را فشار دهید

• واردات m را به تمام خروجی ها تغییر دهید

• دکمه SAVE + OUTPUT را فشار دهید

• صحنه روت فعلی را به عنوان صحنه n ذخیره کنید.

  حداکثر تعداد صحنه های در دسترس 8 است.

• فشار AUDIO + INPUT m + NEXT + ENTER

• تنظیم انتخاب صوتی برای Input m

  گزینه انتخاب صوتی برای هر پورت ورودی به صورت زیر:

  L/R، EMBEDED

  لطفاً برای انتخاب دقیق صدا، به توضیحات صفحه عقب مراجعه کنید.

•

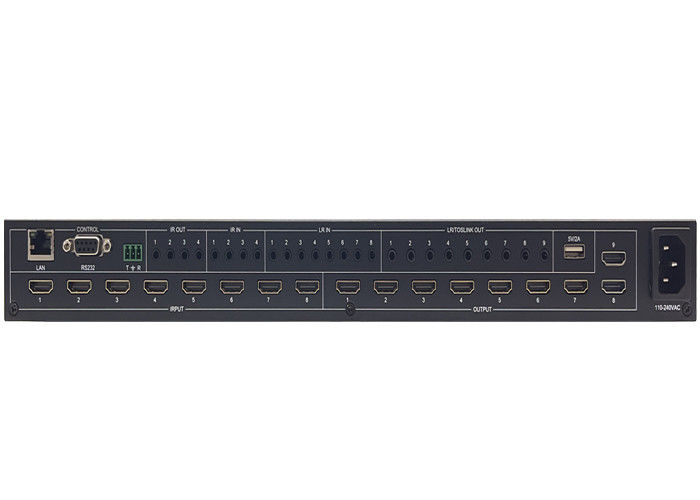

3پنل عقب

• LAN ((10M / 100M) ، RS232 (DB9 و فونیکس کانکتور) برای کنترل PC استفاده می شود
• پورت ورودی آدیو آنالوگ 3.5 میلی متری به پورت ورودی HDMI مربوطه متصل می شود.

اگر منبع صوتی HDMI 1 با L/R انتخاب شده باشد، سپس AUDIO آنالوگ IN LR1 (با جاکت ф3.5mm)

انتخاب خواهد شد برای جایگزینی صدای جاسازی شده از جریان داده ورودی HDMI 1.

منبع صوتی با EMBEDDED انتخاب می شود، سپس از صوتی ورودی ورودی اصلی استفاده می کند

اگر ورودی سیگنال DVI باشد، مهم نیست که چگونه تنظیم شده باشد،

سیستم واردات صوتی آنالوگ خارجی خواهد گرفت.

4نمودار اتصال برای6x6 8k 8x8

Hdmi Matrix Switcher Hdmi Matrix 18Gbps:
