جزئیات محصول:
|
| سازگار با HDCP: | HDCP 2.2 / 1.x | پهنای باند ویدئو: | 594 مگاهرتز / 18 گیگابیت بر ثانیه |
|---|---|---|---|
| Video Resolution: | 480i ~ 1080p 50/60Hz, 4Kx2K@24/30Hz, 4K2K@60Hz | فرمت های صوتی HDMI: | LPCM 7.1CH، Dolby TrueHD و DTS-HD Master Audio |
| ورودی ها: | 4×HDMI نوع A [19 پین زن] 1×پنجره گیرنده IR 1×میکرو USB | خروجی ها: | 4×HDMI نوع A [19 پین زن] |
| مسکن: | محفظه فلزی | رنگ: | مشکی |
| ابعاد: | 220mm(W)×205mm(D)×19mm(H) | وزن: | 535 گرم |
| منبع تغذیه: | ورودی: خروجی AC100~240V 50/60Hz: DC 12V/2.5A (استاندارد ایالات متحده/EU، دارای گواهینامه CE/FCC/UL) | Power Consumption: | 11.04W |
| دمای عملیاتی: | 0°C ~ 40°C / 32°F ~ 104°F | دمای ذخیره سازی: | -20 درجه سانتی گراد ~ 60 درجه سانتی گراد / -4 درجه فارنهایت تا 140 درجه فارنهایت |
| رطوبت نسبی: | 20 تا 90% RH (غیر متراکم) | ||
| برجسته کردن: | سوئیچر ویدیو 4x4,سوئیچر 4k HDMI 18 گیگابیت در ثانیه,سوئیچر ویدیو 4x4 594 مگاهرتز |
||

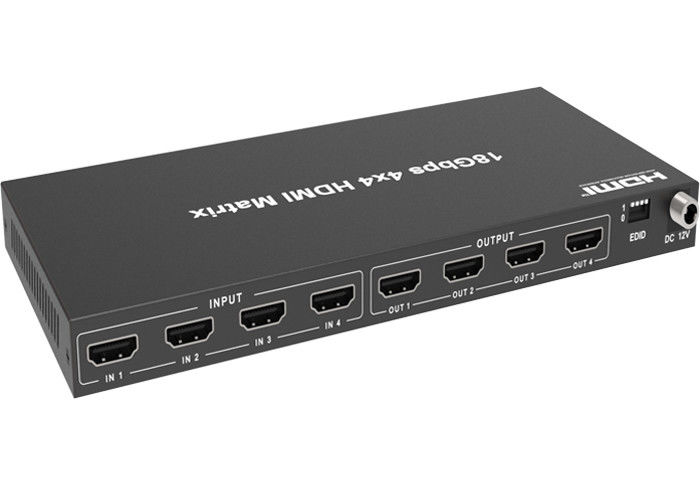

سوئیچر ماتریس ویدیو 4x4 18 گیگابیت بر ثانیه 4k Hdmi
محفظه فلزی 594 مگاهرتز 18 گیگابیت بر ثانیه 4k HDMI HDCP 2.2 4x4 سوییچر ویدیو
1. معرفی
ماتریس 4x4 HDMI از انتقال سیگنال ویدیویی (تا 4K2K@60 هرتز YCbCr 4:4:4) با صدای دیجیتال چند کاناله از حداکثر چهار پشتیبانی می کند.
منابع با وضوح بالا تا چهار خروجی HDMI.هر خروجی از قابلیت downscaler پشتیبانی می کند.این می تواند صفحه نمایش یکسان یا متفاوت را در چهار نمایشگر نمایش دهد (کاربر می تواند صفحه نمایش را برای هر منبع سیگنال انتخاب کند).همچنین محصول دارای حالت توزیع و حالت سوئیچینگ می باشد.
2. ویژگی ها
☆ سازگار با HDCP 2.2
☆ تا 4K2K@60Hz با 24 بیت RGB/YCbCr 4:4:4
☆ HDR، HDR10، HDR10+، عبور از Dolby Vision
☆ پشتیبانی از LPCM 7.1CH، Dolby TrueHD و DTS-HD Master Audio
☆ پشتیبانی از 4K -> 1080P Downscaler
☆ پشتیبانی از مدیریت پیشرفته EDID
☆ کنترل انعطاف پذیر از طریق پنل یا کنترل از راه دور IR
3. محتویات بسته
① ماتریس HDMI 1×4×4
② آداپتور برق 1× 12V/2.5A
③ 1× ماتریس کنترل از راه دور IR
④ 1× راهنمای کاربر
⑤ 2× گوش های نصب
4. عملیات کنترل و توابع
پنل جلو
|
نه |
نام |
شرح عملکرد |
|
1 |
صفحه نمایش OLED |
نمایش وضعیت سوئیچینگ ماتریس، پورت ورودی/خروجی، EDID، نرخ باود، آدرس IP. |
|
2 |
LED برق |
هنگامی که محصول به منبع تغذیه متصل است، LED به رنگ سبز و هنگامی که محصول در حالت آماده به کار است، قرمز روشن می شود. |
|
3 |
دکمه های ورودی/خروجی |
ابتدا باید یک دکمه خروجی (1~8) را فشار دهید و سپس یک دکمه ورودی (1~8) را فشار دهید تا مورد مربوطه را انتخاب کنید. منبع ورودی برای پورت خروجی |
|
4 |
MENU / ENTER / بالا پایین |
①بررسی EDID:در صفحه نمایش اولیه OLED، را فشار دهید دکمه "MENU" برای ورود به رابط حالت سوئیچینگ ماتریس، سپس دکمه "UP/DOWN" را فشار دهید تا اطلاعات EDID فعلی هر پورت ورودی HDMI را بررسی کنید. ②EDID تنظیمات:در صفحه نمایش اولیه OLED، را فشار دهید دکمه "MENU" را برای ورود به رابط تنظیمات EDID فشار دهید دکمه "UP/DOWN" را برای انتخاب EDID مورد نیاز، و دکمه "ENTER" را فشار دهید.یک اعلان "کپی در ورودی:" ظاهر می شود.سپس دکمه "UP/DOWN" را فشار دهید تا پورت ورودی را که باید تنظیم کنید انتخاب کنید و برای تایید دوباره دکمه "ENTER" را فشار دهید. ③تنظیم نرخ باود:در صفحه نمایش اولیه OLED، دکمه "MENU" را فشار دهید تا وارد رابط نرخ Baud شوید و دکمه "UP/DOWN" را فشار دهید تا نرخ Baud مورد نیاز را انتخاب کنید، در نهایت دکمه "ENTER" را برای تایید تنظیمات فشار دهید. ④بررسی آدرس IP:در صفحه نمایش اولیه OLED، دکمه "MENU" را فشار دهید تا وارد رابط IP شوید، سپس فشار دهید دکمه "UP/DOWN" برای بررسی آدرس IP فعلی.با فشار دادن مجدد دکمه "MENU" به وضعیت اولیه صفحه نمایش OLED باز می گردد. |
|
5 |
دکمه POWER |
دکمه POWER را به مدت 3 ثانیه فشار دهید تا وارد شوید حالت آماده به کار، سپس برای بیدار شدن دستگاه، آن را کوتاه فشار دهید. |
|
6 |
پنجره IR |
پنجره گیرنده IR، فقط سیگنال ریموت IR را از این محصول دریافت می کند. |
|
7 |
دکمه قفل |
دکمه LOCK را برای قفل کردن دکمه های پنل جلویی فشار دهید (به جز دکمه پاور).دوباره آن را فشار دهید تا قفل باز شود. |
پنل پشتی
|
خیر |
نام |
شرح عملکرد |
|
1 |
IR EXT |
اگر پنجره گیرنده IR دستگاه مسدود شده باشد یا دستگاه در یک منطقه بسته و دور از دید مادون قرمز نصب شده باشد، می توان کابل گیرنده IR را به پورت "IR EXT" وارد کرد تا سیگنال ریموت IR را دریافت کند. |
|
2 |
خروجی L/R (1-8) |
پورت خروجی صدای آنالوگ، از طریق کابل صوتی 3.5 میلی متری به تقویت کننده یا بلندگو متصل شوید. |
|
3 |
COAX OUT (1-8) |
پورت خروجی صدای کواکسیال، از طریق کابل کواکسیال به دستگاه خروجی صدا مانند تقویت کننده صدا متصل شوید. |
|
4 |
پورت TCP/IP |
پورت کنترل TCP/IP، با کابل RJ45 به کامپیوتر یا روتر متصل شوید. |
|
5 |
پورت RS-232 |
برای انتقال فرمان RS-232 با کابل 9 پین D-Sub به رایانه شخصی یا سیستم کنترل متصل شوید. |
|
6 |
GND |
محفظه را به زمین وصل کنید. |
|
7 |
پورت های ورودی (1-8) |
پورت های ورودی HDMI، با یک کابل HDMI به دستگاه منبع HDMI مانند DVD یا ست تاپ باکس متصل شوید. |
|
8 |
پورت های OUTPUT (1-8) |
پورت های خروجی HDMI، با کابل HDMI به دستگاه نمایشگر HDMI مانند تلویزیون یا مانیتور متصل شوید. |
|
9 |
DC 12 ولت |
به آداپتور برق 12 ولت/5 آمپر متصل شوید. |
