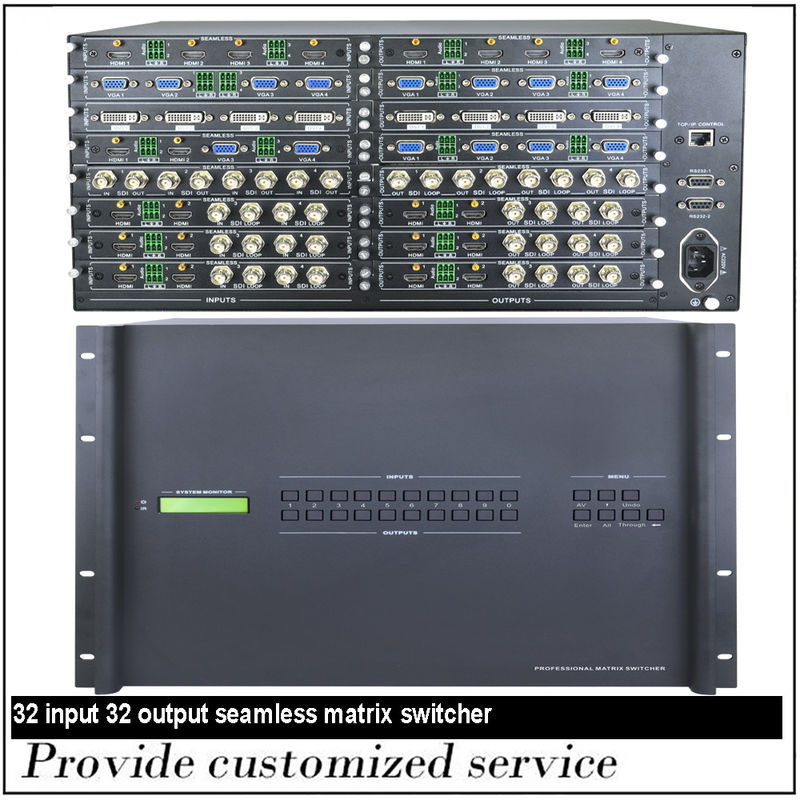

کنترل از راه دور IR RS232 HDMI Switcher با شاسی 4K 32x32

4K 32x32 HDMI Matrix Switcher کنترل از راه دور، RS232 و کنترل های جلویی با یک شاسی 4K 32x32 ایجاد شده است

توضیحات:

4K32x32 HDMI ماتریکس سوئیچربه دلیل اینکه یک سوئیچر ماتریس است، اجازه می دهد هر ورودی به هر خروجی هدایت شود؛ یا همان ورودی به تمام خروجی ها هدایت شود، یا هر ترکیبی.1080p 32x32 HDMI Matrix Switcher طراحی شده است تا امکان تغییر و توزیع 32 ورودی HDMI به 32 خروجی HDMI را فراهم کندهمچنین دارای 16 Preset برای Save & Recall است. همچنین دارای درایورهای Crestron & Control4 اختیاری است.

4K 32x32 HDMI Matrix Switcher یک سوئیچر ماتریس دیجیتال پیشرفته است که برای نیازهای امروزه HDMI (High-Definition Multimedia Interface) ساخته شده است.برای هدایت سیگنال های HDMI سیستم شما برای رفتن به 32 خروجی از 32 ورودی ساخته شده است، این 32x32 HDMI Matrix Switcher عملکرد بالایی را ارائه می دهد.

شاسی Card Cage دارای 8 اسلات ورودی و 8 اسلات خروجی است. کارت های ورودی HDMI و خروجی HDMI کارت های 4 پورت HDMI با 4 کانکتور HDMI در هر کارت هستند.اگر یکی از شاسی کامل را پر می کند آن را به یک 32x32 HDMI سوئیچر پیکربندی می کند. نشان داده شده در زیر پیکربندی برای این 32x32 HDMI متریکس سوئیچر است.

4K 32x32 HDMI Matrix Switcher مدیریت داخلی HDCP کامل را برای ادغام امروز در بازار تجاری A / V فراهم می کند ، اطمینان از احراز هویت کلید HDCP و مدیریت دست دادن داخلی.ما 4K 32x32 HDMI متریکس سوئیچر با یک HDCP کامل (حفظ محتوای دیجیتال پهنای باند بالا) سیستم مدیریت داخلی است که از بین بردن هر گونه بازرسی از داده های دیجیتال خود را.

II. ویژگی ها

• 4K تغییر تا 32 منبع HDMI به 32 صفحه نمایش
• 16- تنظیمات پیش فرض برای ذخیره برای پیکربندی های اغلب استفاده شده
• HDCP 1.4 و HDMI به عقب سازگار است
• صفحه جلو LCD برای وضعیت
• پشتیبانی از 3D pass-through
• پشتیبانی از مشخصات HDMI 1.4 با سرعت بالا
• از 1080p و 4K پشتیبانی می کند
• پشتیبانی از انتقال DDC
• پشتیبانی از Dolby Digital-True HD و DTS-HD
• کنترل از طریق کنترل از راه دور آن، RS-232 و دکمه های پانل جلو
• راننده های کنترل4 اختیاری
• کنترل RS-232 کامل برای ترکیب سیستم های کنترل شخص ثالث

بسته بندی

ماتریس HDMI 1PC

آداپتور برق -------------------------------------------- 1PC

راهنمای عملیات 1PC

کنترل از راه دور

RS232 کابل سریال

IV. مشخصات

مشخصات 4K 32x32 HDMI Matrix Switcher:

·کارت I/O: 4 پورت HDMI

·کانکتور ورودی: HDMI A زنانه؛ T.M.D.S 2.9V/3.3V، 75 اوم

·خروجی ویدیو: HDMI A زنانه؛ T.M.D.S 2.9V/3.3V؛ 75 اوم

·افزایش: 0 دبیل

·رزولوشن: تا 4K 4:2:0 کروما

·گزینه های کنترل: دکمه ها، ریموت IR و RS232 (9-pin female D connector)

·منبع برق جهانی: 100VAC ~ 240VAC، 50/60Hz؛ 50W

·دمای: -10 ~ 50 درجه سانتیگراد

·رطوبت کاری: 10 ~ 90 درجه

·مقررات: CE، FCC و CCC

مشخصات 4K 32x32 HDMI Matrix Switcher:

· افزایش: 0 دبیل

سیگنال ویدئویی: HDMI (یا DVI-D)

· محدوده وضوح: تا 4K 4:2:0 کروما

ورودی 4K 32x32 HDMI Matrix Switcher:

·ورودی: 32 HDMI

·کانکتور ورودی: HDMI

·سطح ورودی: T.M.D.S. 2.9V/3.3V

·مقاومت ورودی: 75 اوم

خروجی 4K 32x32 HDMI Matrix Switcher:

·خروجی: 32 HDMI

·کانکتور خروجی: HDMI

·سطح خروجی T.M.D.S. 2.9V/3.3V

·مقاومت خروجی: 75 اوم

مشخصات دیگر 4K 32x32 HDMI Matrix Switcher:

·فاصله کابل ورودی: ~ 25 فوت AWG24 HDMI 1.4 کابل سرعت بالا

·فاصله کابل خروجی: ~ 35 فوت کابل سرعت بالا AWG24 HDMI 1.4

·مدیریت HDCP: با حفاظت از محتوای دیجیتال پهنای باند بالا (HDCP) با استفاده از استانداردهای DVI و HDMI 1.4 مطابقت دارد.تکنولوژی مدیریت HDCP داخلی می تواند احراز هویت کلید HDCP را تجزیه و تحلیل کند و دست دادن را به صورت داخلی انجام دهد.

·پورت کنترل سریالی: RS-232، اتصال 9 پین زنانه D با پیکربندی پین 2 = TX، 3 = RX، 5 = GND

· ريموت IR: بله

· کنترل صفحه جلو: دکمه ها

Ⅴ: استفاده از حوزه های کاربردی:
