3x4 2x4 3x3 پردازنده دیواری ویدئویی HDMI 4k Quad با 4 ورودی 12 خروجی

چگونه به دست آوردن نقطه به نقطه نمایش با پانل LED

مرحله 1، کابل ورودی را بین منبع و یک پورت ورودی سوئیچر ماتریس متصل کنید.

مرحله دوم، کابل خروجی را بین پنل LED و یک پورت خروجی سوئیچر ماتریس متصل کنید.

مرحله سوم، EDID پنل LED را با ابزار PC بخوانید و این EDID را به پورت ورودی سوئیچر ماتریس دانلود کنید.

مرحله 4، تنظیم رزولوشن خروجی این پورت خروجی به عنوان AUTO، یا USER. هنگامی که تنظیم USER، نیاز به تنظیم کاربری تعریف رزولوشن اول،و تصمیمی که توسط کاربر تعریف شده است را برای مطابقت با تصمیمی فیزیکی پنل LED به طور کامل

1.طرح بندی پنل

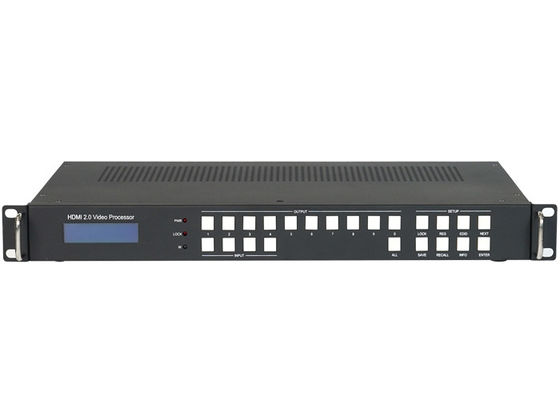

2.1 منظره جلو

• صفحه نمایش LCM: وضعیت مسیریابی هر کانال را در ماتریس نشان می دهد. در کنار دکمه های جلو استفاده می شود، می تواند برخی از پارامترها را تنظیم و مشاهده کند
• انتخاب کنید:1، 2...9، 0، ALL
• در انتخاب: 1، 2، 3، 4

فشار OUTPUT m +INPUT n +ENTER، انتقال input n به output m

• دکمه همه: فشار همه + ورودی n + ورودی، تغییر ورودی n به تمام پورت های خروجی
• دکمه قفل: این دکمه را بیش از 3 ثانیه نگه دارید، تمام دکمه های جلو قفل می شوند و کار نمی کنند. آن را بیش از 3 ثانیه دوباره نگه دارید، باز کنید
• دکمه های RES + OUTPUT m + NEXT + ENTER را با راهنمای صفحه نمایش LCM جلو فشار دهید تا وضوح خروجی OUTPUT m را تغییر دهید
• دکمه های EDID + INPUT n + NEXT + ENTER را با راهنمای صفحه نمایش LCM جلو فشار دهید تا حالت EDID از INPUT n را تغییر دهید
• دکمه SAVE: فشار SAVE + OUTPUT m + ENTER، حفظ مسیر فعلی و طرح صفحه نمایش به صحنه m
• دکمه RECALL: فشار RECALL+ OUTPUT m + ENTER، صحنه بار m برای نمایش فعلی
• دکمه اطلاعات: به طور مداوم دکمه اطلاعات را فشار دهید، پانل LCD جلو نمایش IR ON / OFF،RS232 Baud Rate و پارامترهای IP و غیره را نشان می دهد.
• IR: گیرنده IR، می تواند با دستور RS232 غیرفعال شود
• پردازنده دیواری ویدئویی 3x3 hdmi با 4 ورودی 9 خروجی

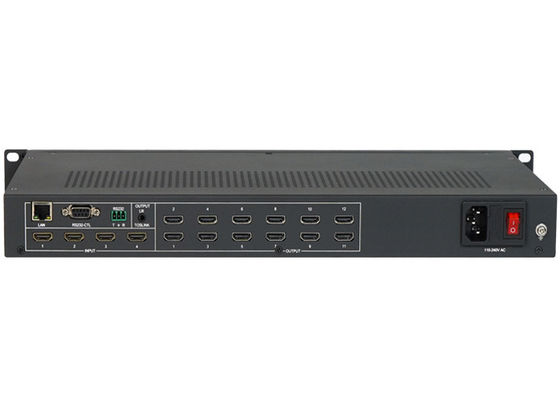

2.2 دید عقب

• کنترل LAN ((TCP/IP یا Web Control)

آدرس IP: 192168.0.247، زیر ماسک: 255.255.255.0دروازه: 192168.0.1, Baud Rate: 9600, NetPort: 23

حساب ورود به وب سایت: admin,password: admin

• RS232-CTL

نرخ بود: 9600

• RS232-Phoenix:

نرخ بود: 9600

T: واحد اصلی -> PC، G: زمین، R: واحد اصلی <- PC

• ورودی و خروجی

پردازنده دیواری ویدئویی 3x3 hdmi با 4 ورودی 9 خروجی ;1 LR/Toslink ((Spdif-Optical) خروجی صوتی

توجه: خروجی صوتی را می توان از طریق دستور RS232 یا ابزار PC بین IN1,IN2,IN3,IN4 تغییر داد.

3×4 2×4 3×3 HDMI 4K Quad Video Wall Processor با 4 ورودی 12 خروجی تصاویر زیر:
