جزئیات محصول:
|
| برجسته کردن: | سوئیچر ویدئو با کنترل KVM,5x ورودی های ویدئو سوئیچر با چند منظره,5x Inputs Video Switcher With Multiview |
||
|---|---|---|---|
مقدمه
The 5x Inputs and 2x Outputs seamless multiview video switcher with USB-KVM control was developed for the purpose of multiple sources displayed on a single screen and supporting high input and output resolutions.
سوئیچر می تواند تا چهار سیگنال ویدئویی را در یک نمایشگر UHD یا HD ترکیب کند.
سوئیچر پشتیبانی 4x ورودی USB نوع A که به کامپیوتر متصل و 2x خروجی USB که به ماوس و صفحه کلید متصل
کاربر می تواند به راحتی آن را از طریق دکمه های جلویی، ریموتور، RS232 یا دستورات TCP / IP مدیریت کند.
پورت خروجی آینه ای HDMI B می تواند برای تقویت کننده صوتی، ضبط ویدیو (با HDMI به USB dongle) یا نمایشگر از راه دور (با جعبه تبدیل HDBaseT) استفاده شود
حوزه کاربرد:
تئاتر خانگی؛ کنفرانس ویدئویی؛ نظارت بر امنیت؛ ارائه و پخش؛ سیستم آموزشی؛ تجزیه و تحلیل سهام مالی؛ بازی های ورزشی الکترونیکی؛ نمایش پزشکی.
تغییر سریع در حالت نمایش پنجره غیر تک
پشتیبانی از کنترل ماوس / صفحه کلید با سیستم عامل ویندوز، لینوکس و مک
پشتیبانی از LPCM، AC3، DD+، DTS، DTS-HD، تا کانال 7.1 صوتی

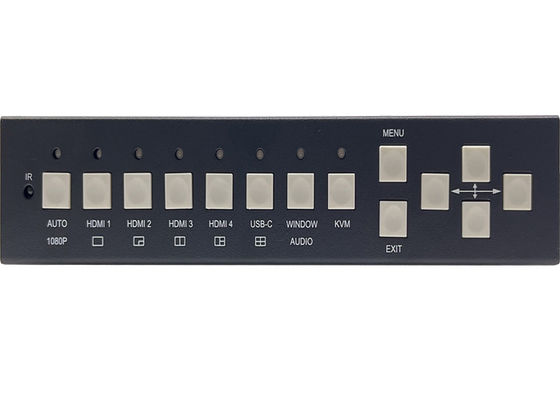

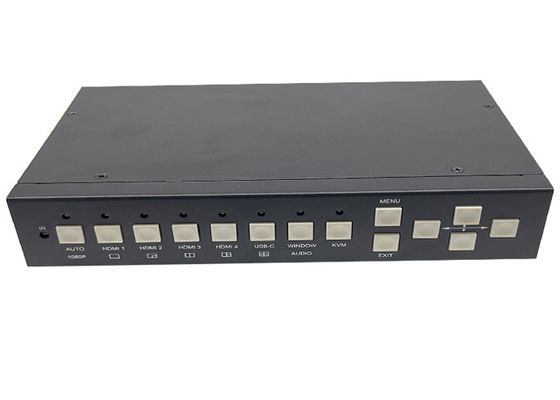

جلو
| نام | توضیحات |
| اتومبیل |
فشاراتومبیلدکمه برای فعال کردن یا غیرفعال کردن تابع سوئیچینگ اتوماتیک در حالت نمایش پنجره ی تک فشار طولانی این دکمه برای 3 ثانیه خواهد شد تغییر رزولوشن خروجی به 1080p60 |
|
HDMI 1، HDMI 2 HDMI 3، HDMI 4 USB-C |
فشار این دکمه ها به طور مستقیم انتخاب HDMI 1، 2، 3، 4 یا USB-C (فقط ویدیو) به عنوان منبع ورودی برای نمایش WIN 1 برای 3 ثانیه روی این دکمه ها فشار دهید تا SINGLE، PIP را انتخاب کنید حالت PBP، 3xWIN یا 4xWIN Multiview |
|
پنجره صدا |
ادامه دهید این دکمه را فشار دهید یک مرز در پنجره 1 یا 2 نشان داده می شود...، سپس یک دکمه ورودی مانند HDMI 1 را فشار دهید,و سپس HDMI 1 در پنجره ای که در حال حاضر انتخاب شده است نمایش داده می شود.
توجه داشته باشید، هنگام کار در حالت غیر تک، LED همیشه روشن است. |
| KVM |
ادامه دهید این دکمه را فشار دهید، صفحه نمایش یک مرز را در پنجره 1، 2، 3 یا 4 نشان می دهد، سپس کاربر می تواند یک پنجره نمایش را به عنوان منبع KVM انتخاب کند. به عنوان مثال اگر WIN 2 را به عنوان منبع KVM انتخاب کنید، پس از آن کیبورد / ماوس USB عقب به دستگاه USB میزبان که در WIN 2 نمایش داده می شود تغییر می کند. |
|
منوخروج,
|
دکمه های ناوبری منوی OSD |

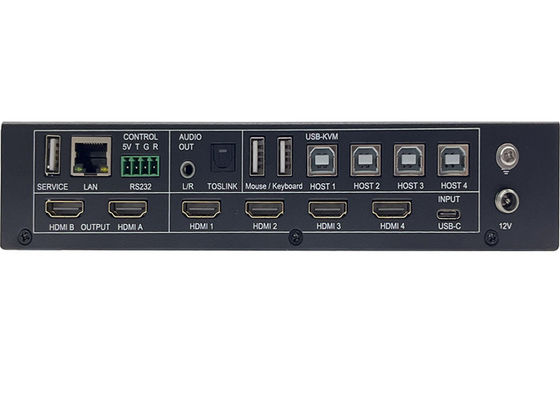

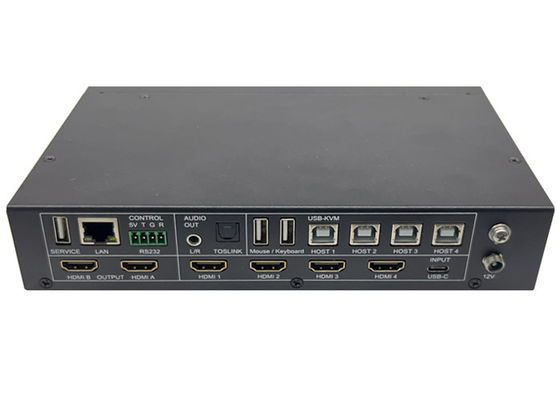

عقب
| نام | توضیحات |
| HDMI A، Bبیرون |
خروجی مقیاس HDMI تا 3840x2160@60 HDMI Aخروجی اصلی |
| ورودیs | HDMI 1، HDMI 2، HDMI 3، HDMI 4، USB-C ((فقط ویدیو) |
| سرویس USB | برای به روز رسانی نرم افزار استفاده می شود |
| شبکه محلی |
کنترل TCP/IP. پارامترهای پیش فرض به صورت زیر است آدرس IP: 192168.0.247؛ فرعي ماسک: 255.255.255.0 دروازه: 192168.0.1؛ NETPORT: 2000 تمام پارامترها را می توان با دستور RS232 تغییر داد |
| RS232کنترل |
اتصال فنیکس 4 راه نرخ باود پیش فرض 9600، 8 بیت داده، 1 بیت توقف، بدون برابری نرخ بود را می توان از طریق منوی OSD تغییر داد 5 ولتبه معنی خروجی 5 ولت
Gبه معنی زمین |
| خروجی صوتی | 3.5mm L+R خروجی و Toslink خروجی دیجیتال نوری |
| KVM |
کانکتورهای USB که به کامپیوتر یا ماوس/کيبورد متصل می شوند 4x پورت USB نوع B متصل به کامپیوتر 2x پورت USB نوع A برای وصل کردن به ماوس یا صفحه کلید رابطه متعهد بین ورودی های ویدیویی و دستگاه های میزبان USB به صورت زیر است HDMI 1<> میزبان 1، HDMI 2<> میزبان 2، HDMI 3<> میزبان 3، HDMI 4<> میزبان 4، USB-C <> میزبان 4 HDMI 4 و USB-C نمی توانند به عنوان منبع KVM استفاده شوند |
| 12V | آداپتور برق 12 ولت برای اتصال |
| شماره | توضیحات |
| 1 | بازگشت/خروج |
| 2 | انتخاب ورودی ویدیو |
|
3 |
ناوبری منوی OSD منوي (دخول) بالا، پايين، چپ، راست |
| 4 | انتخاب حالت چند منظره |
| 5 | انتخاب ورودی صوتی |
| 6 |
انتخاب USB-KVM همینطور با تابع دکمه KVM جلو |
کاربر می تواند حالت های EDID را با دستور RS232 یا ناوبری منوی OSD انتخاب کند
| شماره | حالت EDID | شماره | حالت EDID |
| 1 | 4K60-2.0CH | 10 | 1600x1200 |
| 2 | 4K60-5.1CH | 11 | 1440x900 |
| 3 | 4K30-2.0CH | 12 | 1360x768 |
| 4 | 4K30-5.1CH | 13 | 1280x1024 |
| 5 | 1080P-2.0CH | 14 | 1024x768 |
| 6 | 1080P-5.1CH | 15 | اتومبیل |
| 7 | 720P | 16 | 4K60-7.1CH |
| 8 | 1920x1200 | 17 | 4K30-7.1CH |
| 9 | 1680x1050 | 18 | 1080P-7.1CH |
| 19 | استفاده کننده |
خروجی HDMI از 3 گزینه HDCP پشتیبانی می کند: FORCE-1.4، FORCE-22"فورس آف"
کاربر می تواند آن را با دستور RS232 انتخاب کنید
سوئیچر از ورودی ویدئویی با رزولوشن متعدد تا 3840x2160@60 پشتیبانی می کند و از فرمت های صوتی متعدد مانند LPCM ، AC3 ، DD + ، DTS ، DTS-HD ، تا 7.1 کانال از طریق کابل HDMI پشتیبانی می کند
کاربر می تواند حجم صوتی را کنترل کند زمانی که ورودی صوتی فرمت LPCM است
لطفا توجه داشته باشید، پورت ورودی USB-C فقط می تواند LPCM 2.0 صوتی را بپذیرد
پشتیبانی سوئیچر پس از رزولوشن خروجی ویدیو توسط یک موتور مقیاس بندی قدرتمند
| شماره | رزولوشن خروجی | شماره | رزولوشن خروجی |
| 1 | 4096x2160p 60Hz | 8 | 1920×1080p 60 هرتز |
| 2 | 4096x2160p 50Hz | 9 | 1920x1080p 50Hz |
| 3 | 3840x2160p 60Hz | 10 | 1360x768p 60Hz |
| 4 | 3840x2160p 50Hz | 11 | 1280x800p 60Hz |
| 5 | 3840x2160p 30Hz | 12 | 1280x720p 60Hz |
| 6 | 3840x2160p 25Hz | 13 | 1280x720p 50 هرتز |
| 7 | 1920x1200p60Hz RB | 14 | 1024x768 60 هرتز |
سوئیچر از 5 دسته از حالت های نمایش چند منظره پشتیبانی می کند
تک نفره، پی پی، پی بی پی، 3xWIN، 4xWIN
کاربران می توانند عملیات های مختلفی را برای حالت های مختلف چند منظره انتخاب کنند:
SINGLE: انتخاب ورودی
PIP: انتخاب ورودی، انتخاب نسبت نمایش، اندازه پنجره و انتخاب موقعیت
PBP، 3xWIN، 4xWIN: انتخاب ورودی، انتخاب نسبت پنجره، جنبه نمایش
توزیع پنجره چند منظره به صورت زیر
کاربر می تواند طرح های بیشتری را از طریق دستورات RS232 یا ناوبری منوی OSD انجام دهد
