مقدمه
سوئیچر ویدئویی 4x Inputs و 1x Output بدون پیچ و خم برای چندین منبع نمایش داده شده در یک صفحه نمایش و پشتیبانی از رزولوشن ورودی و خروجی بالا توسعه یافته است.
کاربر می تواند آن را به راحتی از طریق دکمه های جلو، ریموتور، USB یا دستورات RS232 مدیریت کند.
حوزه کاربرد:
تئاتر خانگی؛ کنفرانس ویدئویی؛ نظارت بر امنیت؛ ارائه و پخش؛ سیستم آموزشی؛ تجزیه و تحلیل سهام مالی؛ بازی های ورزشی الکترونیکی؛ نمایش پزشکی.
تغییر سریع در حالت نمایش پنجره غیر تک
پشتیبانی از LPCM، AC3، DD+، DTS، DTS-HD، تا کانال 7.1 صوتی

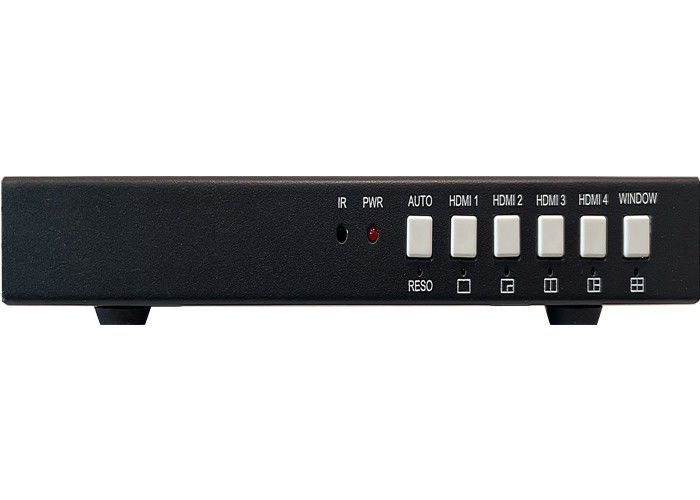

جلو
| نام | توضیحات |
|
اتومبيل RESO |
فشاراتومبیلدکمه برای فعال کردن یا غیرفعال کردن تابع سوئیچینگ خودکار هنگام کار در حالت نمایش پنجره ی تک فشار طولانی این دکمه برای 3 ثانیه برای تغییر وضوح خروجی (وقتی LED در پانل جلو خاموش می شود و یک بار روشن می شود، به این معنی است که وضوح یک بار روشن می شود) |
|
HDMI 1، HDMI 2 HDMI 3، HDMI 4 |
به طور مستقیم HDMI 1, 2, 3, 4 را انتخاب کنید تا نمایش داده شود. فشار طولانی این 4 دکمه برای 3 ثانیه برای ایجاد سوئیچر به طور مستقیم کار در حالت تک، PIP، PBP یا 3xWIN چند منظره |
| پنجره |
این دکمه را فشار دهید، سپس صفحه نمایش یک لبه زرد در پنجره 1 نشان می دهد. ادامه دهید این دکمه را فشار دهید لبه در پنجره 2 یا 3 نشان داده می شود... سپس یک دکمه ورودی مانند HDMI 1 را فشار دهید,و سپس HDMI 1 در پنجره ای که در حال حاضر انتخاب شده است نمایش داده خواهد شد برای 3 ثانیه روی این دکمه فشار دهید تا حالت چند منظره 4xWIN را انتخاب کنید |

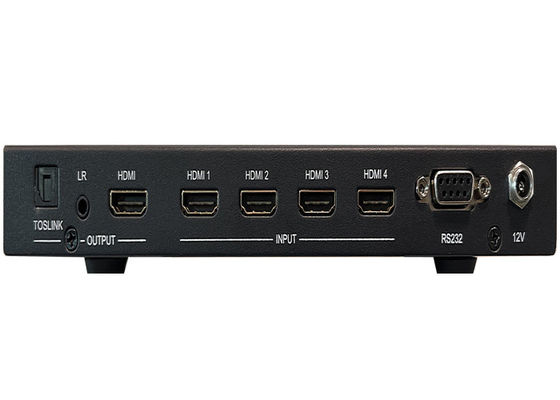

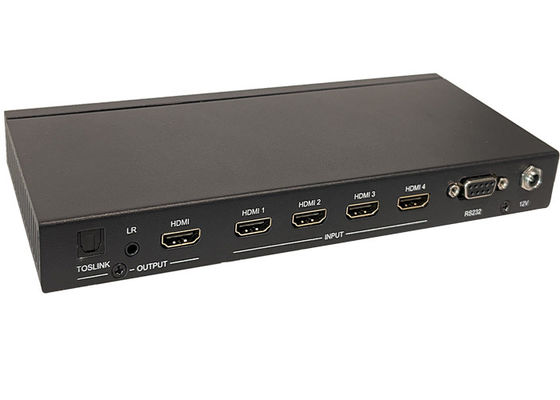

عقب
| نام | توضیحات |
| HDMIبیرون | خروجی مقیاس HDMI تا 3840x2160@60 |
| خروجی صوتی |
3.5mm L+R خروجی، 20Hz ~ 20kHz، حداکثر 1.5Vrms؛ خروجی نوری Toslink |
| ورودیs | HDMI 1، HDMI 2، HDMI 3، HDMI 4 |
| RS232کنترل |
نرخ باود پیش فرض 9600، 8 بیت داده، 1 بیت توقف، بدون برابری PIN 2 TX (Matrix → PC) PIN 3 RX (ماتریکس)←PC)
|
| 12V | آداپتور برق 12 ولت برای اتصال |
طرف
يه پورت USB-A هستو یک پورت USB-Bپورت USB-A برای ارتقاء نرم افزار است، پورت USB-B می تواند برای کنترل کامپیوتر استفاده شود (مانند کنترل RS232-DB9)
| شماره | توضیحات |
| 1 | بازگشت/خروج |
| 2 | انتخاب ورودی ویدیو |
|
3 |
ناوبری منوی OSD منوي (دخول) بالا، پايين، چپ، راست |
| 4 | انتخاب حالت چند منظره |
| 5 | انتخاب ورودی صوتی |
| 6 | محرمانه |
کاربر می تواند حالت های EDID را با دستور RS232 یا ناوبری منوی OSD انتخاب کند
| شماره | حالت EDID | شماره | حالت EDID |
| 1 | 4K60-2.0CH | 10 | 1600x1200 |
| 2 | 4K60-5.1CH | 11 | 1440x900 |
| 3 | 4K30-2.0CH | 12 | 1360x768 |
| 4 | 4K30-5.1CH | 13 | 1280x1024 |
| 5 | 1080P-2.0CH | 14 | 1024x768 |
| 6 | 1080P-5.1CH | 15 | اتومبیل |
| 7 | 720P | 16 | 4K60-7.1CH |
| 8 | 1920x1200 | 17 | 4K30-7.1CH |
| 9 | 1680x1050 | 18 | 1080P-7.1CH |
| 19 | استفاده کننده |
خروجی HDMI از 3 گزینه HDCP پشتیبانی می کند: FORCE-1.4، FORCE-22"فورس آف"
کاربر می تواند آن را با دستور RS232 انتخاب کنید
