مقدمه
سوئیچر ویدئویی 5x Inputs و 2x Outputs بدون پیچ و خم برای چندین منبع نمایش داده شده در یک صفحه نمایش توسعه یافته است و از رزولوشن های بالا ورودی و خروجی پشتیبانی می کند.
پورت خروجی آینه ای HDBaseT می تواند برای انتقال ویدیو در مسافت های طولانی استفاده شود
کاربر می تواند آن را به راحتی از طریق دکمه های جلو، ریموت IR یا دستورات RS232 مدیریت کند.
حوزه کاربرد:
تئاتر خانگی؛ کنفرانس ویدئویی؛ نظارت بر امنیت؛ ارائه و پخش؛ سیستم آموزشی؛ تجزیه و تحلیل سهام مالی؛ بازی های ورزشی الکترونیکی؛ نمایش پزشکی.


1.ویژگی ها

• ورودی: ورودی های 3x HDMI، ورودی های 1x DP، ورودی های 1x USB-C (فقط ویدئو)

خروجی: 1x HDMI، 1x HDBaseT، 1x خروجی 3.5mm L/R

• از HDMI 2 پشتیبانی کنید0،HDCP 22، پشتیبانی از وضوح ویدیو تا 3840x2160@60
• پشتیبانی از 5 دسته از حالت های چند منظره، SINGLE، PIP، PBP، 3xWIN، 4xWIN
• تغییر در حالت نمایش یک پنجره

تغییر سریع در حالت نمایش پنجره غیر تک

• دستگیره گسترده EDID و HDCP
• پشتیبانی از کنترل حجم و انتخاب مستقل صوتی

پشتیبانی از LPCM، AC3، DD+، DTS، DTS-HD، تا کانال 7.1 صوتی

• پشتیبانی از OSD برای تنظیمات پیشرفته
• تأمین 24V/10watt PSE (POC) برای منبع برق گیرنده HDBaseT از راه دور
• طول انتقال HDBaseT تا 70m @1080p، یا 40m @4K

2.طرح بندی پنل

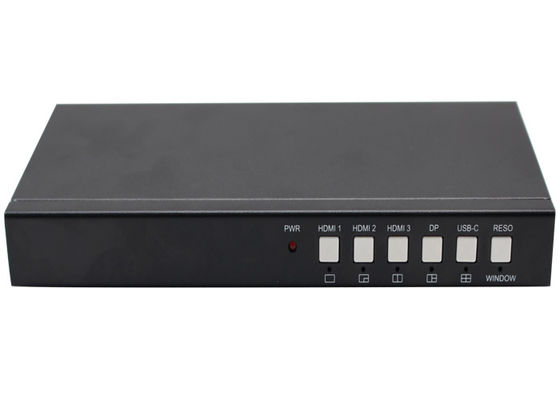

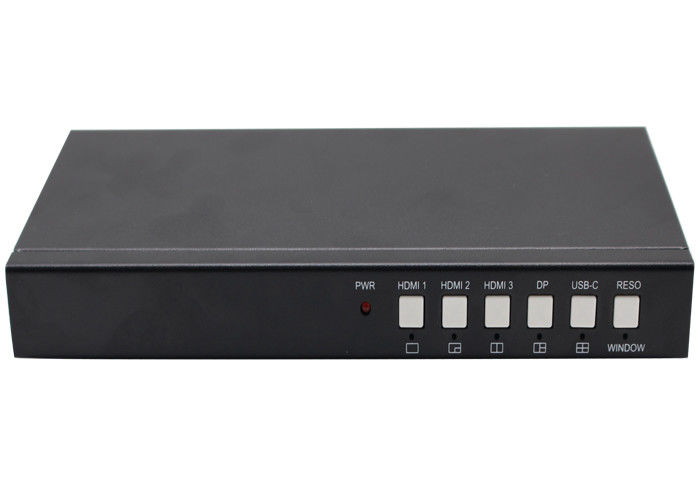

جلو

لطفا توجه داشته باشید: فشار HDMI 3 و DP در همان زمان می تواند فعال / غیرفعال کردن عملکرد سوئیچ اتوماتیک زمانی که حالت نمایش پنجره واحد

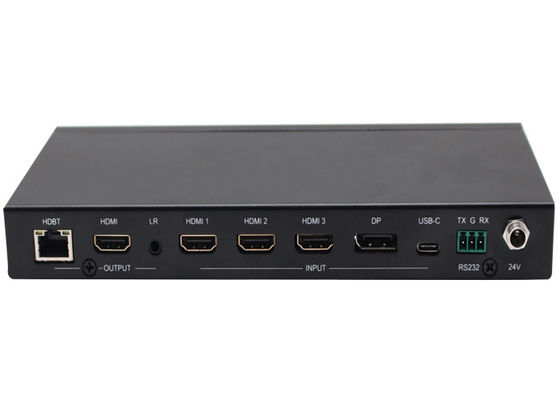

عقب

طرف

پورت USB-A اينجاست فقط براي ارتقاء نرم افزار

3.ريموت

4.EDIDوHDCPدستگير

کاربر می تواند حالت های EDID را با دستور RS232 یا ناوبری منوی OSD انتخاب کند

خروجی HDMI از 3 گزینه HDCP پشتیبانی می کند: FORCE-1.4، FORCE-22"فورس آف"
کاربر می تواند آن را با دستور RS232 انتخاب کنید
