جزئیات محصول:
|
| برجسته کردن: | هاب رسانه ای بدون پیچ و تاب,2x HDMI2.0 سوئیچینگ رسانه هاب,2x HDMI2.0 Switching Media Hub |
||
|---|---|---|---|
مقدمه
هاب رسانه ای بدون پیچ و تاب دارای 2 پورت ورودی HDMI2.0، 1 پورت ورودی USB-C (فقط ویدیو و صوتی)
1x پورت خروجی HDMI و 1x پورت خروجی آینه HDBaseT.
این با پورت AC، پورت LAN، پورت شارژ 5V/2A ادغام شده است. کاربر می تواند آن را به راحتی از طریق دکمه های جلو مدیریت کند.
دستورات RS232

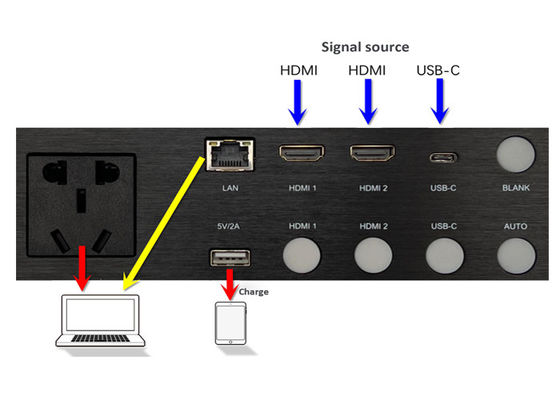

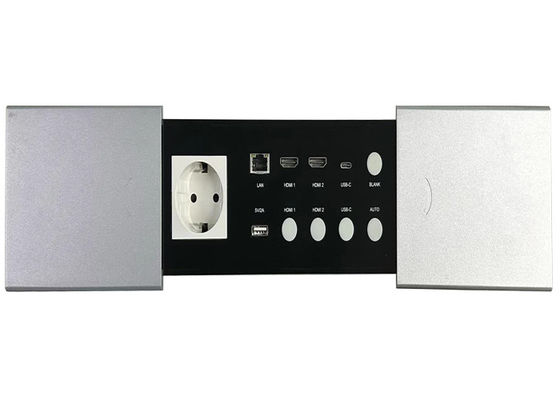

پنل جلویی
| نه | نام | توضیحات |
| 1 | پورت AC | پورت AC |
| 2 | 5V/2A | پورت USB-A،حمایت از شارژ 5V/2A |
| 3 | HDMI 1 |
HDMI 1 دکمه انتخاب سیگنال ورودی ((با LED در داخل) فشار و نگه داشتن این دکمه دو بار در یک ردیف برای حداقل 3 ثانیه هر بار تغییر رزولوشن خروجی به 3840*2160@60 |
| 4 | HDMI 2 |
HDMI2 دکمه انتخاب سیگنال ورودی ((با LED در داخل) فشار و نگه داشتن این دکمه دو بار در یک ردیف برای حداقل 3 ثانیه هر بار تغییر رزولوشن خروجی به 3840*2160@50 Hz |
| 5 | USB-C |
دکمه انتخاب سیگنال ورودی USB-C ((با LED در داخل) فشار و نگه داشتن این دکمه دو بار در یک ردیف برای حداقل 3 ثانیه هر بار تغییر رزولوشن خروجی به 3840*2160@30 Hz |
| 6 | اتومبیل |
برای فعال کردن یا غیرفعال کردن تابع سوئیچینگ اتوماتیک (با LED در داخل) دکمه AUTO را فشار دهید فشار و نگه داشتن این دکمه دو بار در یک ردیف برای حداقل 3 ثانیه هر بار تغییر وضوح خروجی به 1080P@60 Hz |
| 7 | شبکه محلی | پورت LAN،به طور مستقیم به پورت LAN در پانل عقب متصل می شود |
| 8 | HDMI 1 | پورت ورودی HDMI 1 |
| 9 | HDMI 2 | پورت ورودی HDMI 2 |
| 10 | USB-C | پورت ورودی USB-C (فقط ویدئو و صوتی) |
| 11 | سفيد |
برای خاموش کردن خروجی ویدیو و صوتی دکمه خالی را فشار دهید. چراغ LED داخل روشن می شود وقتی که تابع BLANK فعال شود. فشار و نگه داشتن این دکمه دو بار در یک ردیف برای حداقل 3 ثانیه هر بار تغییر وضوح خروجی به 1080P@50Hz |

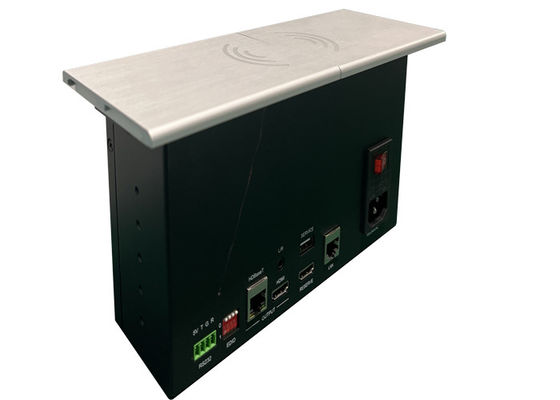

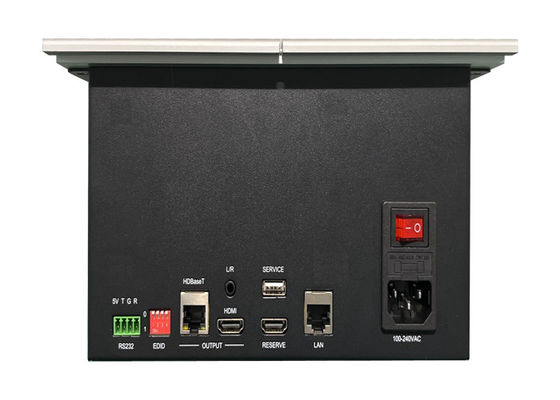

پنل عقب
| نه | نام | توضیحات |
| 1 | کنترل RS232 |
نرخ باد 9600، 8 بیت داده، 1 بیت توقف، بدون برابری PIN 2 TX (Hub → PC)
|
| 2 | سوئیچر EDID |
حالت EDID را انتخاب کنید برای جزئیات، تعریف EDID SWITCH را ببینید. |
| 3 | HDBaseT خارج شد | پورت خروجی HDBaseT |
| 4 | خارج شدن HDMI | پورت خروجی HDMI |
| 5 | رزرو | |
| 6 | شبکه محلی | پورت LAN،به طور مستقیم به پورت LAN در پانل جلو متصل می شود |
| 7 | 100-240VAC | پورت AC، محدوده ولتاژ ورودی 100-240V است |
| 8 | L/R | 3پورت خروجی صوتی.5mm LR |
| 9 | خدمات | پورت USB-A، برای به روزرسانی نرم افزار استفاده می شود |
