جزئیات محصول:
|
| پهنای باند ویدئو: | 297 مگاهرتز [10.2 گیگابیت بر ثانیه] | پشتیبانی از وضوح تصویر: | 1080p24/30/50/60.4Kx2K@30 |
|---|---|---|---|
| پورت های ورودی: | 4×HDMI، گیرنده 5×IR، 1×RS-232، 1xRJ-45 (کنترل)، 4x RS232 | پورت های خروجی: | 4×CAT5e/6/7، 4×IR بلستر، 4×HDMI |
| منبع تغذیه: | 12 V/5 A DC (استانداردهای ایالات متحده / اتحادیه اروپا، دارای گواهینامه CE/FCC/UL) | ابعاد: | 440 میلی متر (W) × 200 میلی متر (D) × 45 میلی متر (H) |
| برجسته کردن: | سوئیچر ماتریس HDBaseT با فرکانس 297 مگاهرتز,سوئیچر ماتریس 4X4 HDBaseT,سوئیچر ماتریس CE HDMI |
||
1. مقدمه:
ماتریس HD BaseT 4x4 HDMI با خروجی CAT5e/6/7 و HDMI همزمان چهار منبع HDMI را به هشت نمایشگر متصل می کند.
این ماتریس دارای چهار خروجی HDMI است و هر خروجی HDMI برای ارائه یک خروجی CAT-Cable که به طور همزمان اجرا می شود، منعکس شده است.
از انتقال ویدئو (رزولوشن تا 1080p Full HD و 4Kx2K@30Hz) پشتیبانی می کند و از فرمت های صوتی دیجیتال با وضوح بالا پشتیبانی می کند.
مانند LPCM 7.1CH، Dolby TrueHD، Dolby Digital Plus و DTS-HD Master Audio. یک گیرنده HD BaseT را به هر یک از خروجی های CAT-Cable متصل کنید تا سیگنال HDMI را تا 328ft/100m (نسخه 100m) یا 230ft/70m افزایش دهید. (نسخه 70 متری) برای اتصال چند اتاقه.
این دستگاه با پخش کننده های Blu-Ray، ست تاپ باکس ها، رایانه های شخصی سینمای خانگی و کنسول های بازی که به صفحه نمایش HDMI متصل می شوند، کار می کند.
هر منبعی با انتخاب آن از طریق کنترل از راه دور مادون قرمز، RS-232، TCP/IP، همیشه و با هر نمایشگر قابل دسترسی است.
یا با استفاده از دکمه های انتخاب در پنل جلویی.این دستگاه از صدای با وضوح بالا و سازگاری سیگنال سه بعدی پشتیبانی می کند.
2.ویژگی ها:
• سازگار با HDMI1.4، HDCP 1.4 و DVI1.0.
• پشتیبانی از HDMI 3D pass-through.
• پشتیبانی از وضوح تصویر VGA~WUXGA و وضوح HD از 480i~1080p~4Kx2K@30 بسته به تنظیمات EDID.
• پشتیبانی از فواصل انتقال تا 328 فوت/100 متر (نسخه 100 متر) یا 230 فوت/70 متر (نسخه 70 متر) از طریق کابل CAT5e/6/7.
• پشتیبانی از عملکرد POE
• پشتیبانی از خروجی های HDMI و CAT همزمان.
• پشتیبانی از سیستم ماتریس IR (30-60Khz) پهنای باند، کانال انتقال IR می تواند به جلو یا عقب باشد.
• پشتیبانی از RS-232، کنترل از راه دور، کنترل روی پنل و کنترل TCP/IP.
• پشتیبانی از مدیریت هوشمند EDID؛
• پشتیبانی از انتقال صوتی LPCM 7.1CH، Dolby TrueHD، Dolby Digital Plus و DTS-HD Master.

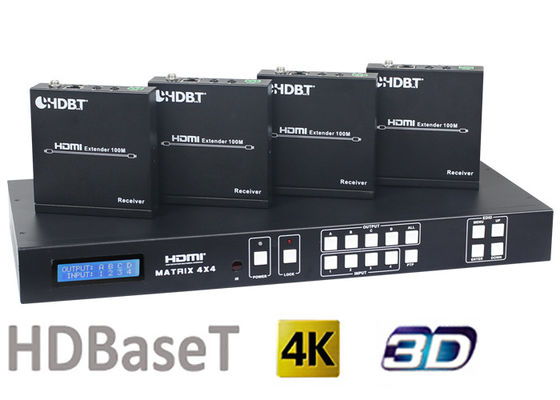

•سوئیچر ماتریس HDMI1.4 4X4 HDBaseT با 4 عدد گیرنده 70 متری و 100 متری HDMI HDBaseT
3. محتویات بسته:
4. مشخصاتسوئیچر ماتریس HDMI1.4 4X4 HDBaseT:
پهنای باند ویدئو:297 مگاهرتز [10.2 گیگابیت بر ثانیه]
پشتیبانی از وضوح تصویر:480i,576i,480p,576p,720p,1080i,
1080p24/30/50/60.4Kx2K@30;
پورت های ورودی:4×HDMI، گیرنده 5×IR، 1×RS-232،
1xRJ-45 (کنترل)، 4x RS232
پورت های خروجی:4×CAT5e/6/7، 4×IR بلستر، 4×HDMI
کانکتور HDMI:نوع A 19 پین ماده
کانکتور RJ-45:WE/SS 8P8C
کانکتور 3.5 میلی متری (TX و RX) گیرنده IR/IR بلستر
ESD Protection مدل بدن انسان:
± 8 کیلو ولت (تخلیه شکاف هوا)
± 4 کیلو ولت (تخلیه تماسی)
منبع تغذیه:12 V/5 A DC (استانداردهای ایالات متحده / اتحادیه اروپا،
دارای گواهینامه CE/FCC/UL)
ابعاد:440 میلی متر (W) × 200 میلی متر (D) × 45 میلی متر (H)
وزن :1820 گرم
جنس شاسی:فلز
رنگ صفحه ابریشمی:مشکی
دمای عملیاتی:0 ºC~40ºC/32ºF~104ºF
دمای ذخیره سازی :-20 ºC~60ºC/-4ºF~140ºF
رطوبت نسبی:20 تا 90 درصد RH (غیر متراکم)
مصرف برق:30 وات (حداکثر)/0.5 وات (آماده به کار)
5. نمودار اتصال برایسوئیچر ماتریس HDMI1.4 4X4 HDBaseT:
