4 ورودی hdmi چهار مولتی نمایشگر 4K با 1 x خروجی HDMI و 1 x خروجی VGA
1. مقدمه:
نوع رابط: HDMI;
تعداد: 1 مجموعه;
رنگ اسپلیتر: خاکستری;
ابعاد: تقریبا189*90*25mm / 6.7x3.2x0.9in.
2. بسته شامل:
1 x4 ورودی hdmi چهار مولتی نمایشگر 4K با 1 x خروجی HDMI و 1 x خروجی VGA.
1 x کنترل از راه دور؛
1 عدد آداپتور برق DC;
1 x دفترچه راهنمای کاربر.
3. مشخصات فنی
| فنی |
| سازگاری HDMI |
HDMI 1.4b |
| انطباق با HDCP |
HDCP 1.4 |
| پهنای باند ویدئو |
10.2 گیگابیت بر ثانیه |
| وضوح تصویر |
3840x2160@30Hz،1920x1080@50/60Hz،1280x720@50/60Hz،1920x1200@60Hz،1024x768@60Hz |
| عمق رنگ |
8 بیتی |
| فضای رنگی |
RGB، YCbCr 4:4:4، YCbCr 4:2:2 |
| فرمت های صوتی آنالوگ |
LPCM2.0 44.1KHz 48KHz |
| حفاظت ESD |
مدل بدن انسان:
± 8 کیلوولت (تخلیه شکاف هوا)، ± 4 کیلو ولت (تخلیه تماسی)
|

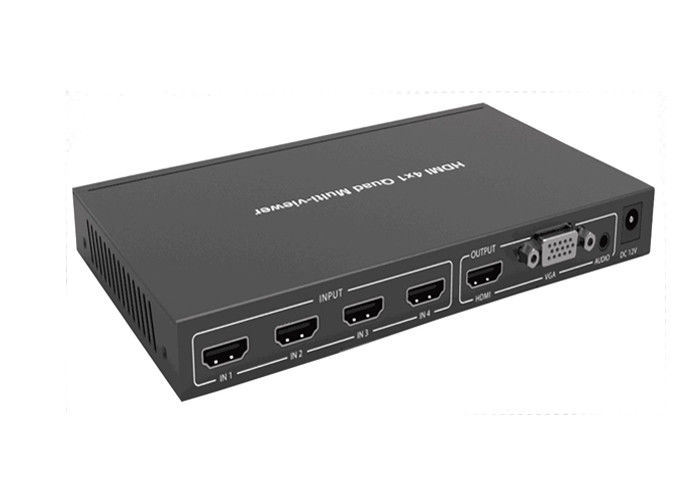

| اتصالات |
| پورت های ورودی |
4 x HDMI نوع A [19 پین زن]
1x SEVICER [Micro USB، پورت به‌روزرسانی]
|
| پورت های خروجی |
1 x HDMI نوع A [ماده 19 پین]
1x VGA [VGA-D]
1x صوتی [3.5 میلی متری جک استریو مینی]
|
| مکانیکی |
| مسکن |
محفظه فلزی |
| رنگ |
مشکی |
| ابعاد |
185mm (W)×128mm (D)×20mm (H) |
| وزن |
595 گرم |
| منبع تغذیه |
ورودی: AC100~240V 50/60Hz، خروجی: DC12V/1A
(استانداردهای ایالات متحده / اتحادیه اروپا، دارای گواهینامه CE/FCC/UL)
|
| مصرف برق |
7.68 وات (حداکثر) |
|
عملیاتی
درجه حرارت
|
0°C ~ 40°C / 32°F ~ 104°F |
| دمای ذخیره سازی |
-20 درجه سانتی گراد ~ 60 درجه سانتی گراد / -4 درجه فارنهایت تا 140 درجه فارنهایت |
| رطوبت نسبی |
20 تا 90% RH (غیر متراکم) |
| نام محصول |
4 ورودی hdmi چهار مولتی نمایشگر 4K با 1 x خروجی HDMI و 1 x خروجی VGA |
4. حالت های نمایش
نمایشگر چهارگانه دارای 5 حالت نمایش است.لطفا توضیحات زیر را با جزئیات ببینید.

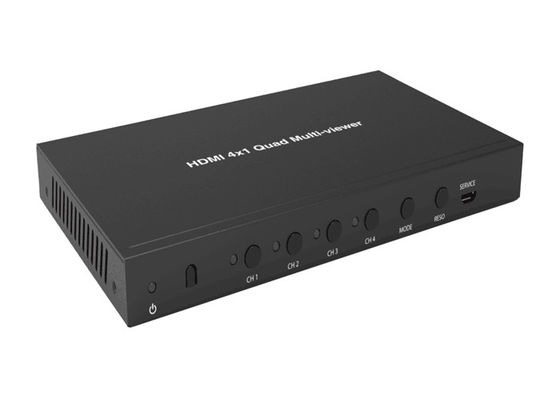

حالت 1:مولتی نمایشگر چهارگانه چهار ورودی HDMI را به طور جداگانه نمایش می دهد.دکمه های CH1/CH2/CH3/CH4 را روی پنل فشار دهید یا با استفاده از کنترل از راه دور مادون قرمز، دکمه های Source 1/2/3/4 را برای انتخاب منبع ورودی فشار دهید، چراغ مربوطه روی پانل روشن است.
حالت 2:مولتی نمایشگر چهارگانه چهار ورودی HD را با اندازه و نمایش یکسان بر روی صفحه نمایش تقسیم می کند.چهار چراغ روی پنل روشن است.در پنجره CH1، می توانید دکمه CH1 را روی پنل فشار دهید یا با استفاده از کنترل از راه دور مادون قرمز، دکمه منبع 1 را برای انتخاب چرخه ای منبع چهار ورودی فشار دهید.در پنجره CH2، می توانید دکمه CH2 را روی پنل فشار دهید یا با استفاده از کنترل از راه دور مادون قرمز، دکمه منبع 2 را برای انتخاب چرخه ای منبع چهار ورودی ... و غیره فشار دهید.
بقیه را می توان به همین ترتیب انجام داد.
حالت 3:مولتی نمایشگر چهارگانه چهار ورودی HD را تقسیم می کند و روی صفحه نمایش می دهد.چهار چراغ روی پنل روشن است.روش کار مانند MODE 2 است.
حالت 4:مولتی نمایشگر چهارگانه دو ورودی HD را با اندازه و نمایش یکسان بر روی صفحه نمایش تقسیم می کند.چراغ های CH1/CH2 روی پنل روشن است.در پنجره CH1، می توانید دکمه CH1 را روی پنل فشار دهید یا با استفاده از کنترل از راه دور مادون قرمز، دکمه منبع 1 را برای انتخاب چرخه ای منبع چهار ورودی فشار دهید.در پنجره CH2، می توانید دکمه CH2 را روی پنل فشار دهید یا با استفاده از کنترل از راه دور مادون قرمز دکمه منبع 2 را برای انتخاب چرخه ای منبع چهار ورودی فشار دهید.
حالت 5:مولتی نمایشگر چهارگانه چهار ورودی HD را تقسیم می کند و روی صفحه نمایش می دهد.چهار چراغ روی پنل روشن است.روش کار مانند MODE 2 است.
7.کنترل از راه دور
: این دکمه را برای تنظیم حالت آماده به کار فشار دهید، این دکمه را دوباره فشار دهید تا دستگاه روشن شود.
: این دکمه را فشار دهید تا قاب پنجره نمایش باز یا بسته شود.
RES.: این دکمه را برای رزولوشن خروجی انتخاب چرخه ای فشار دهید.
حالت:
: این دکمه ها را فشار دهید تا
انتخاب حالت نمایش خروجی
منبع:
1/2/3/4: این دکمه ها را برای انتخاب منبع ورودی فشار دهید.
:این دکمه را برای منبع ورودی انتخاب چرخه ای فشار دهید (این دکمه فقط در حالت 1 قابل استفاده است).
سمعی:
:این دکمه را برای منبع ورودی انتخاب دوره ای فشار دهید (این دکمه فقط در حالت 1 قابل استفاده است).
سمعی:
: دکمه قطع صدا.
:این دکمه را فشار دهید تا خروجی صدای انتخاب چرخه ای انتخاب شود.
4 ورودی hdmi چهار مولتی نمایشگر 4K با 1 x خروجی HDMI و 1 x خروجی VGA
