HDMI 2x1 MultiViewer با PIP

1.معرفی

این محصول یک مولتی بیننده 2 در 1 با کارایی بالا است.از دو نمایش منبع ورودی با وضوح بالا در یک صفحه پشتیبانی می کند.

به عنوان یک Multi-Viewer، می تواند در یک صفحه در 4 حالت نمایش داده شود.

2.امکانات

1. سازگار با HDMI 1.3a، HDCP 1.2؛

2. پشتیبانی از مالتی پلکس HDMI 2 ورودی و 1 خروجی و 4 حالت نمایش.

3. پشتیبانی از وضوح تصویر بالا تا 1080p.

4. از عملکرد مقیاس کننده به بالا، مقیاس کننده پایین پشتیبانی کنید.

5. پشتیبانی از وضوح چند خروجی

6. پشتیبانی از فرمت صوتی دیجیتال LPCM/AC3/DTS

3.بسته

• چند نمایشگر HDMI 2x1 ------------------------------------------------ ---------------- 1 کامپیوتراس
• آداپتور برق 5V1A DC --------------------------------------------- ------------------- 1 عدد
• کتابچه عملیات ------------------------------------------------ ------------------------- 1 عدد

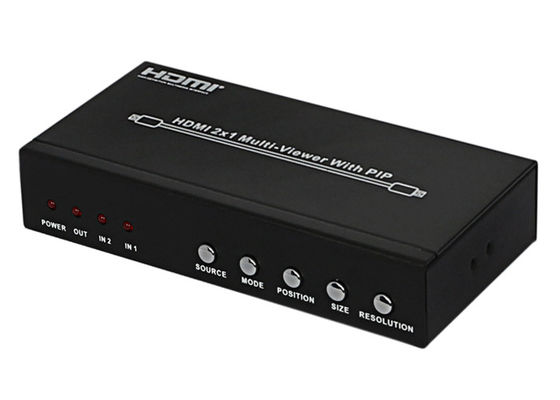

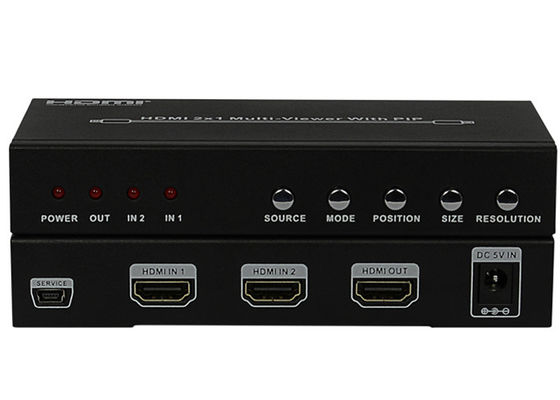

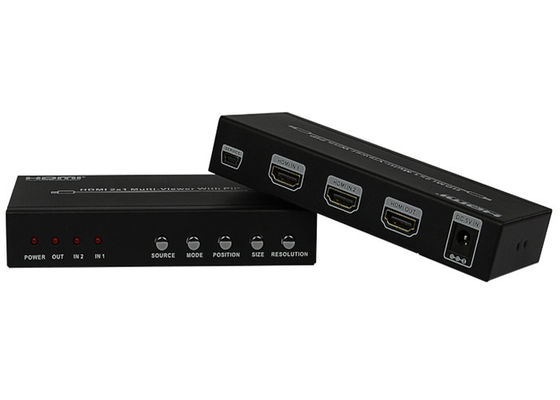

4. تصویر محصولات برای HDMI 2x1 چند نمایشگر با PIP:

5. مشخصات

1. پهنای باند ویدئو 225 مگاهرتز [6.75 گیگابیت بر ثانیه]

2. پورت ورودی 2 × HDMI (نوع زن)

3. پورت های خروجی 1 × HDMI (نوع زن)،

4. خروجی صوتی PCM2، 5.1، 7.1CH، Dolby 5.1، DTS5.1

5. وضوح ورودی 480i60Hz،480p60Hz،576i50Hz،576p50Hz،720p50/60Hz،1080i50/60Hz،

1080p24/30/50/60Hz,800x600@60, 1024x768@60,1280x720@60,1920x1080@60.

وضوح خروجی 1080p,1080i,720p,1024x768,1360x768

6. ESD Protection Human Body: ± 8 kV (تخلیه شکاف هوا) ± 4 kV (تخلیه تماسی)

7. منبع تغذیه 5V/1A DC (استانداردهای ایالات متحده / اتحادیه اروپا، دارای گواهینامه CE/FCC/UL)

8. ابعاد 70 میلی متر (W) × 140 میلی متر (D) × 25 میلی متر (H)

9. وزن 300 گرم

10. مواد شاسی فلزی

11. رنگ صفحه ابریشمی مشکی

12. دمای کارکرد 0°C~40°C/32°F~104°F

13. دمای نگهداری -20 درجه سانتیگراد ~ 60 درجه سانتیگراد / -4 درجه فارنهایت ~ 140 درجه فارنهایت

14. رطوبت نسبی 20 تا 90 % RH (غیر متراکم)

15. مصرف برق (حداکثر) 10 وات

6.کنترل های عملیاتی و توابع

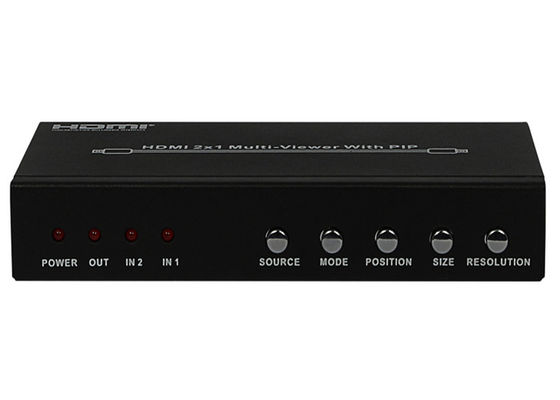

پنل جلو

• LED پاور: این LED قرمز زمانی که دستگاه به منبع تغذیه متصل می شود روشن می شود.
• LED خروجی: این LED قرمز زمانی روشن می شود که تلویزیون به خروجی HDMI مربوطه متصل شود

بندر.

• که در2 رهبری: هنگامی که HDMI IN2 به عنوان تصویر اصلی انتخاب می شود، این LED قرمز روشن می شود.
• منن1 رهبری: هنگامی که HDMI IN1 به عنوان تصویر اصلی انتخاب می شود، این LED قرمز روشن می شود.
• منبع: دکمه را فشار دهید تا منبع ورودی را به عنوان تصویر اصلی انتخاب کنید، و LED منبع ورودی مربوطه را نشان می دهد.
• حالت: برای انتخاب حالت نمایش دکمه را فشار دهید. ※ توضیحات را ببینید 1.
• موقعیت: برای انتخاب موقعیت تصویر فرعی در حالت PIP، دکمه را فشار دهید.
• اندازه: برای انتخاب اندازه تصویر فرعی در حالت PIP، دکمه را فشار دهید.
• وضوح: برای انتخاب وضوح خروجی دکمه را فشار دهید.

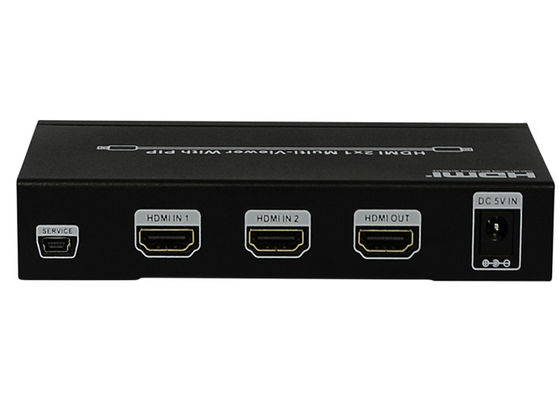

پنل پشتی

• سرویس: از طریق ابزار RS232 به کامپیوتر متصل شده و از طریق نرم افزار کامپیوتر میزبان کنترل می شود.
• ورودی HDMI1: این اسلات جایی است که خروجی منبع HDMI را از DVD، PS3 وصل می کنید.
• ورودی HDMI2: این اسلات جایی است که خروجی منبع HDMI را از DVD، PS3 وصل می کنید.
• خروجی HDMI: این اسلات محل اتصال HDTV یا مانیتور با کابل HDMI است.
• DC 5V که در: منبع تغذیه 5 ولت DC را به دستگاه وصل کنید و آداپتور را به پریز برق AC وصل کنید.

7. Dهاسکریپت 1 معرفی حالت:

1.حالت 1: حالت تک نمایش

2. حالت 2: حالت PIP

3. حالت 3: حالت POP A

4. حالت 4: حالت POP B

8.مثال کاربردی
