جزئیات محصول:
|
| عمق رنگ: | 8 بیتی | فضای رنگی: | RGB، YCbCr 4:4:4، YCbCr 4:2:2 |
|---|---|---|---|
| وضوح تصویر: | 3840x2160@30Hz،1920x1080@50/60Hz، | حفاظت esd: | مدل بدن انسان: ±8kV (تخلیه شکاف هوا)، ±4kV (تخلیه تماسی) |
| دمای عملیاتی: | 0°C ~ 40°C / 32°F ~ 104°F | دمای ذخیره سازی: | -20 درجه سانتی گراد ~ 60 درجه سانتی گراد / -4 درجه فارنهایت تا 140 درجه فارنهایت |
| برجسته کردن: | چند نمایشگر چهارگانه اچ‌دی‌ام‌ای 60 هرتزی,مولتی نمایشگر چهارگانه اچ‌دی‌ام‌ای 4×1,چند نمایشگر HDMI با عملکرد سوئیچر بدون درز |
||
1080P کامل و 3D 4k@60hz 4x1 چهار HDMI چند نمایشگر 4k با عملکرد سوئیچر بدون درز HDMI
1. مقدمه:
HDMI 4x1 Quad Multi-viewer یک عملکرد بالا با چهار بخش بندی صفحه نمایش HD و سوئیچ خروجی بدون درز است.
این می تواند سیگنال ویدئویی دیجیتال 4HD را روی همان صفحه نمایش دهد و دارای انواع تقسیم بندی ویدئویی، سوئیچینگ بدون درز است.
4 سیگنال ورودی HD به صورت همزمان.روش های کنترل سوئیچ انعطاف پذیر است، می توان آن را از طریق دکمه و کنترل IR سوئیچ کرد.
این یک سوئیچ بسیار کاربردی و پایدار است و به راحتی نصب می شود، می توان از آن در پروژه های بزرگ، سالن اجتماعات و مکان های دیگر استفاده کرد.
2.ویژگی ها:
***HDMI 1.3a، HDCP 1.2 سازگار، نسخه DVI 1.0 سازگار با ورودی؛
***پشتیبانی از کنترل IR؛
***پشتیبانی از 4 ورودی HDMI، 1 خروجی HDMI.
***پشتیبانی از 4 کانال سیگنال HDMI تقسیم صفحه نمایش.
***پشتیبانی از 4 کانال سیگنال HDMI سوئیچینگ بدون درز.
***پشتیبانی از بالاترین وضوح تا 1080P/60Hz.
***وضوح پشتیبانی: 1080P، 720P، 1080i، 1024*768، 1360*768 و غیره؛
***پشتیبانی از فرمت خروجی صدا: PCM2.0.
***پشتیبانی از کابل استاندارد 26AWG، ورودی تا 15 متر/49 فوت، خروجی تا 15 متر/49 فوت؛
***آداپتور برق DC 12 V/2 A;
***کامل 1080P و 3D 4k@60hz 4x1 چهار hdmi چند نمایشگر 4k با عملکرد HDMI Seamless Switcher.
3. مشخصات فنی
| فنی | |
| سازگاری HDMI | HDMI 1.4b |
| انطباق با HDCP | HDCP 1.4 |
| پهنای باند ویدئو | 10.2 گیگابیت بر ثانیه |
| وضوح تصویر | 3840x2160@30Hz،1920x1080@50/60Hz،1280x720@50/60Hz،1920x1200@60Hz،1024x768@60Hz |
| عمق رنگ | 8 بیتی |
| فضای رنگی | RGB، YCbCr 4:4:4، YCbCr 4:2:2 |
| فرمت های صوتی آنالوگ | LPCM2.0 44.1KHz 48KHz |
| حفاظت ESD |
مدل بدن انسان: ± 8 کیلوولت (تخلیه شکاف هوا)، ± 4 کیلو ولت (تخلیه تماسی) |
| اتصالات | |
| پورت های ورودی |
4 x HDMI نوع A [19 پین زن] 1x SEVICER [Micro USB، پورت به‌روزرسانی] |
| پورت های خروجی |
1 x HDMI نوع A [ماده 19 پین] 1x VGA [VGA-D] 1x صوتی [3.5 میلی متری جک استریو مینی] |
| مکانیکی | |
| مسکن | محفظه فلزی |
| رنگ | مشکی |
| ابعاد | 185mm (W)×128mm (D)×20mm (H) |
| وزن | 595 گرم |
| منبع تغذیه |
ورودی: AC100~240V 50/60Hz، خروجی: DC12V/1A (استانداردهای ایالات متحده / اتحادیه اروپا، دارای گواهینامه CE/FCC/UL) |
| مصرف برق | 7.68 وات (حداکثر) |
|
عملیاتی درجه حرارت |
0°C ~ 40°C / 32°F ~ 104°F |
| دمای ذخیره سازی | -20 درجه سانتی گراد ~ 60 درجه سانتی گراد / -4 درجه فارنهایت تا 140 درجه فارنهایت |
| رطوبت نسبی | 20 تا 90% RH (غیر متراکم) |
| نام محصول | 1080P کامل و 3D 4k@60hz 4x1 چهار HDMI چند نمایشگر 4k با عملکرد سوئیچر بدون درز HDMI |
4.کنترل های عملیات و توابع برای کامل 1080P و 3D 4k@60hz 4x1 چهارگانه hdmi چند نمایشگر 4k با HDMI
عملکرد سوئیچر بدون درز

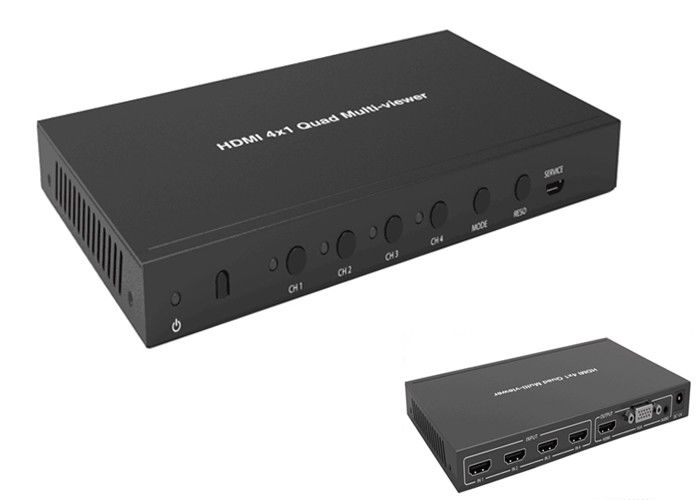

4.1 پنل جلو
| عدد | نام | شرح عملکرد |
| 1 | ال ای دی برق |
هنگامی که دستگاه روشن است، LED سبز می شود زمانی که دستگاه در حالت آماده به کار است قرمز می شود. |
| 2 | IR | پنجره گیرنده IRفقط سیگنال کنترل از راه دور این دستگاه را می پذیرد. |
| 3 | دکمه CH1/CH2/CH3/CH4 | دکمه کانال ورودی را انتخاب می کند (لطفاً به شرح جزئیات "6. حالت های نمایش" مراجعه کنید). |
| 4 | دکمه MODE | این دکمه را برای خروجی حالت نمایش انتخاب چرخه ای فشار دهید (لطفاً به شرح جزئیات "6. حالت های نمایش" مراجعه کنید).این دکمه را تا 5 ثانیه فشار دهید، صفحه خروجی تمام صفحه و نمایش نسبت مساوی است. |
| 5 | RESO | دوچرخه‌سواری وضوح خروجی متفاوتی را انتخاب کنید.این دکمه را تا 5 ثانیه فشار دهید تا قاب نمایش پنجره باز یا بسته شود. |
| 6 | پورت خدماتی | به روز رسانی سیستم عامل استفاده شده است.(فقط برای استفاده در تولید.) |

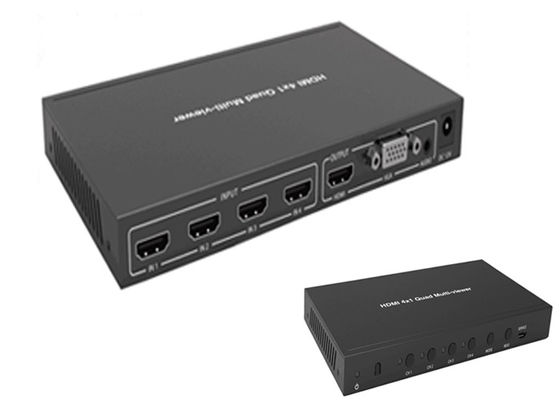

4.2 پنل عقب
| عدد | نام | شرح عملکرد |
| 1 | ورودی HDMI |
به دستگاه منبع HDMI مانند DVD متصل شوید پلیر یا PS4 |
| 2 | خروجی HDMI |
به دستگاه نمایشگر HDMI مانند تلویزیون یا پروژکتور با کابل HDMI. |
| 3 | خروجی VGA | پورت خروجی VGA، سیگنال خروجی این پورت همان پورت خروجی HDMI است. |
| 4 | خروجی صدا |
پورت خروجی صدا آنالوگ(توجه: اگر خروجی HDMI MODE 1 باشد، خروجی صدا از محتوای ویدیویی پیروی می کند. اگر خروجی HDMI MODE 2/3/4/5 است، برای انتخاب خروجی صدا یا استفاده از CH1/CH2/CH3/CH4 تا 5 ثانیه فشار دهید. کنترل از راه دور به خروجی صوتی انتخاب چرخه ای وضعیت پیش فرض صفحه نمایش CH1 است خروجی صدا.) |
| 5 | DC 12 ولت | منبع تغذیه 12 ولت/1 آمپر DC را به دستگاه وصل کنید و آداپتور را به یک پریز برق متناوب وصل کنید. |
1080P کامل و 3D 4k@60hz 4x1 چهار HDMI چند نمایشگر 4k با عملکرد سوئیچر بدون درز HDMI
