سوئیچر ماتریس بدون درز 4K 4x4 HDMI با کنترلر ویدیو وال

Ⅰ معرفی محصول

این یک پردازنده ویدئویی 4K است و همچنین یک سوئیچر بدون درز 4x4 HDMI است.از اتصال تا 4K@60HZ پشتیبانی می کند

و سوئیچینگ بدون درز 4x4.پشتیبانی از 4 HDMI، 1 ورودی DP و 4 خروجی HDMI، ورودی DP فقط برای

پیوند دادن

Ⅱ توابع اصلی

• یک ماشین شامل عملکردهای اتصال و سوئیچینگ بدون درز به طور همزمان است و عملکردها را می توان آزادانه انتخاب کرد.
• پشتیبانی از عملکرد سوئیچینگ بدون درز در حالت ماتریس.
• پشتیبانی از حالت های 1x2، 1x3، 1x4، 2x1، 3x1، 4x1،2x2 در عملکرد اتصال
• از چرخش 180 درجه سیگنال واحد نمایشگر پشتیبانی کنید.
• عملکرد محافظ لبه، حالت اتصال از تنظیم اتصال افقی و عمودی پشتیبانی می کند.
• حالت ماتریس از هر خروجی 4 صفحه نمایش تقسیم صفحه پشتیبانی می کند.

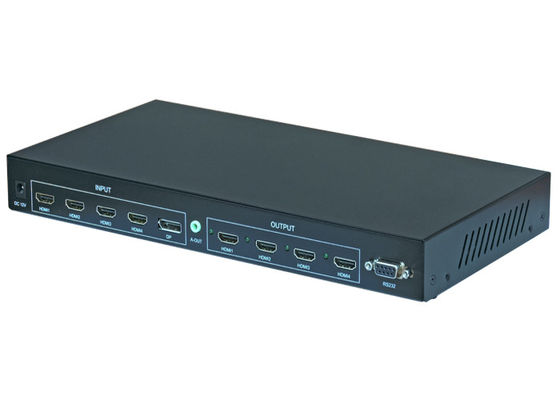

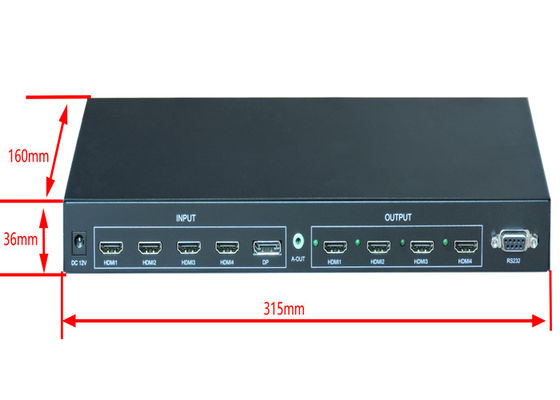

• پشتیبانی از 1 ورودی DP1.2، 1 HDMI2.0، 3 ورودی HDMI1.4، وضوح تا 4K@60hz.
• 4 خروجی HDMI، وضوح خروجی پشتیبانی از 1024*768@60HZ، 1280*800@60HZ، 1280*720@60HZ، 1920*1080@60HZ، 1920*1200@60HZ، قابل تعویض.
• پشتیبانی از کنترل از راه دور، RS232، کنترل دکمه شاسی.

Ⅲ معرفی مفصل

1، سیگنال های ورودی

پشتیبانی از 1 DP_1.2(4K@60hz)، 1 HDMI_2.0 ,3 HDMI_1.4ورودی های (4K@30hz).

2، سیگنال های خروجی

پشتیبانی از 4 HDMI_1.3 خروجی، وضوح خروجی از 1024*768@60HZ، 1280*800@60HZ، 1280*720@60HZ، 1920*1080@60HZ، 1920*1200@60HZ، قابل تعویض پشتیبانی می کند.

پشتیبانی از 1 خروجی صوتی 3.5 میلی متری برای اتصال صدا.

3، اتصال، عملکرد سوئیچینگ حالت ماتریس

کاربران می توانند حالت اتصال یا حالت سوئیچینگ بدون درز را انتخاب کنند.ورودی DP فقط در حالت اتصال قابل استفاده است.

4، عملکرد سوئیچینگ بدون درز

از عملکرد سوئیچینگ بدون درز 4x4 سیگنال ورودی HDMI پشتیبانی می کند و همچنین می تواند از هر صفحه ای برای نمایش 4 سیگنال ورودی به طور همزمان پشتیبانی کند.

5، تابع اتصال
عملکرد اتصال محصول طراحی یکپارچه است، یک دستگاه می تواند به 4 خروجی اتصال سیگنال HDMI برسد و یک دستگاه می تواند حالت های مختلف اتصال مانند 1x2، 2x1، 2x2، 1x3، 3x1، 1x4، 4x1 و غیره را تنظیم کند.

عملکرد چرخش 180 درجه 5.1

پشتیبانی از تنظیم هر واحد نمایشگر برای چرخش 180 درجه.

5.2 عملکرد محافظ لبه

پس از تنظیم پردازش درز لبه، بخشی از تصویر پنهان می شود، تا اثر بدون تغییر شکل و بدون اعوجاج حاصل شود.

6، روش کنترل

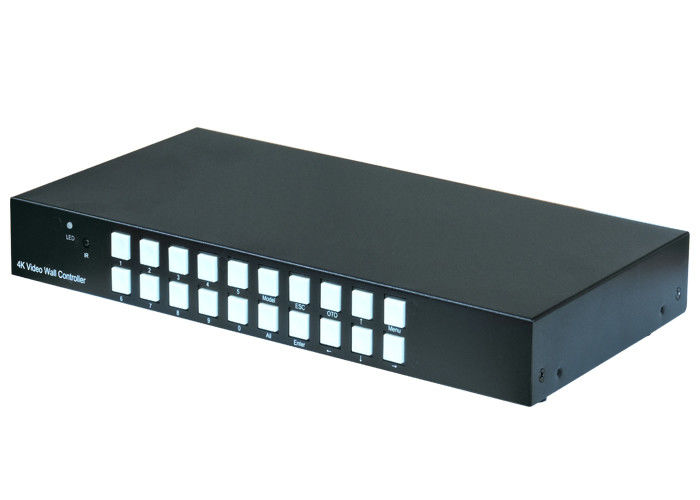

دستگاه را می توان از طریق کنترل از راه دور، دکمه های شاسی، RS-232 و کنترل مرکزی کنترل کرد.

Ⅳ توپولوژی سیستم
