چهار RS232 16x1 HDMI سوئیچر بدون درز محافظ ESD

چهار RS232 16x1 HDMI سوئیچر بدون درز محافظ ESD
Quad RS232 16x1 HDMI MultiViewer Seamless Switcher ESD Protection
چهار RS232 16x1 HDMI سوئیچر بدون درز محافظ ESD چهار RS232 16x1 HDMI سوئیچر بدون درز محافظ ESD چهار RS232 16x1 HDMI سوئیچر بدون درز محافظ ESD

تصویر بزرگ :  چهار RS232 16x1 HDMI سوئیچر بدون درز محافظ ESD

جزئیات محصول:
محل منبع: سرزمین اصلی چین
نام تجاری: VINCAN
گواهی: CE,FCC and RoHs
شماره مدل: WL-1601M
پرداخت:
مقدار حداقل تعداد سفارش: 1 عدد
قیمت: قابل مذاکره
جزئیات بسته بندی: جعبه کارتن و بسته بندی استاندارد صادراتی
زمان تحویل: 2-3 روز
شرایط پرداخت: T/T، Western Union، MoneyGram
قابلیت ارائه: 1000 عدد در هفته
مخاطب

چهار RS232 16x1 HDMI سوئیچر بدون درز محافظ ESD

شرح
پورت های ورودی: 16 × HDMI (نوع زن)، 1x RS232 پورت های خروجی: 1 × HDMI (نوع زن)،
خروجی صدا: PCM2، 5.1، 7.1CH، Dolby 5.1، DTS5.1 وضوح ورودی: 480i60Hz,480p60Hz,576i50Hz,576p50Hz,720p50/60Hz, 1080i50/60Hz,1080p 24/30/50/60Hz,800x600@206,700@60
وضوح خروجی: 1080p,1080i,720p,1024x768,1360x768 حفاظت ESD: ± 8 کیلو ولت (تخلیه شکاف هوا)، ± 4 کیلو ولت (تخلیه تماسی)
منبع تغذیه: 12V/5A DC (استانداردهای ایالات متحده / اتحادیه اروپا، دارای گواهینامه CE/FCC/UL) ابعاد: 440mm(W)×200mm(D)×45mm(H)
دمای عملیاتی: 0°C ~ 40°C / 32°F ~ 104°F دمای ذخیره سازی: -20 درجه سانتی گراد ~ 60 درجه سانتی گراد / -4 درجه فارنهایت تا 140 درجه فارنهایت
برجسته کردن:

16x1 HDMI MultiViewer

,

RS232 HDMI Multiviewer

,

16x1 Quad Screen Multiviewer

چهار RS232 16x1 HDMI چند نمایشگر سوئیچر بدون درز محافظ ESD



16x1 HDMI چند نمایشگر با سوئیچر بدون درز



1. معرفی

این محصول یک سوئیچر بدون درز 16 در 1 چند بیننده با کارایی بالا است.از شانزده نمایش منبع ورودی با کیفیت بالا در یک صفحه پشتیبانی می کند.به عنوان یک سوئیچر، همچنین می تواند به طور یکپارچه ورودی شانزده HD را آزادانه تغییر دهد.



2. ویژگی ها

  • 1، مقیاس پشتیبانی، عملکرد کاهش مقیاس.
    2، پشتیبانی از وضوح خروجی چندگانه
    3، پشتیبانی از فرمت صوتی دیجیتال LPCM/AC3/DTS
    4، دکمه پشتیبانی و کنترل RS-232.
  • محتویات بسته

① 1 × 16 × 1 HDMI چند نمایشگر

② 1× راهنمای کاربر

③1× کابل RS-232

④2× گوش های نصب

⑤ کابل 16 x DVI به HDMI



3. تصاویر برای 16x1 HDMI چند نمایشگر با سوئیچر بدون درز.

چهار RS232 16x1 HDMI سوئیچر بدون درز محافظ ESD 0



4. مشخصات



فنی
پهنای باند ویدئو 2.25 گیگابیت بر ثانیه
پورت های ورودی 16 × HDMI (نوع زن)، 1x RS232
پورت های خروجی 1 × HDMI (نوع زن)،

خروجی صدا PCM2، 5.1، 7.1CH، Dolby 5.1، DTS5.1

  480i60Hz,480p60Hz,576i50Hz,576p50Hz,720p50/60Hz,
وضوح ورودی 1080i50/60 هرتز، 1080p 24/30/50/60 هرتز، 800x600@60،
  1024x768@60,1280x720@60,1920x1080@60.

وضوح خروجی 1080p,1080i,720p,1024x768,1360x768

حفاظت ESD ± 8 کیلو ولت (تخلیه شکاف هوا)، ± 4 کیلو ولت (تخلیه تماسی)

منبع تغذیه 12V/5A DC (استانداردهای ایالات متحده / اتحادیه اروپا، دارای گواهینامه CE/FCC/UL)

ابعاد 440mm(W)×200mm(D)×45mm(H)

وزن 1800 گرم

جنس شاسی فلز

رنگ صفحه ابریشم مشکی
دمای عملیاتی 0°C ~ 40°C / 32°F ~ 104°F
دمای ذخیره سازی -20 درجه سانتی گراد ~ 60 درجه سانتی گراد / -4 درجه فارنهایت تا 140 درجه فارنهایت

رطوبت نسبی 20 تا 90% RH (غیر متراکم)
مصرف برق 24 وات



5. کنترل عملیات و توابع

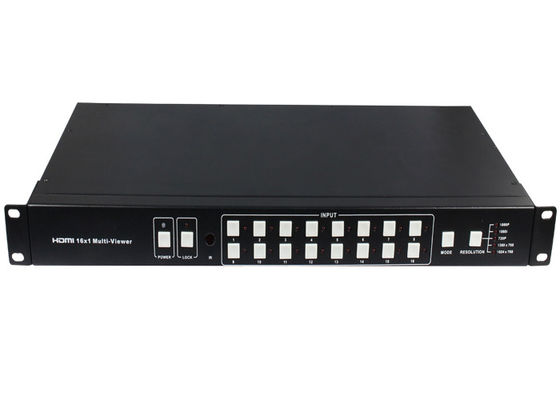

  • 5.1 پنل جلو

چهار RS232 16x1 HDMI سوئیچر بدون درز محافظ ESD 1











عدد نام   شرح عملکرد
1 قدرت   این دکمه را فشار دهید تا دستگاه روشن/خاموش شود.این
  هنگامی که برق روشن است، LED سبز می شود،
        زمانی که در حالت آماده به کار است قرمز می شود.
2     این دکمه را فشار دهید تا تمام دکمه های پانل قفل شوند،
قفل کردن   دوباره فشار دهید تا قفل باز شود.LED قرمز روشن خواهد شد
      وقتی دکمه قفل استبرعکس، تاریک شوید

        هنگام باز کردن قفل
3 پنجره گیرنده IR IR را از کنترل از راه دور دریافت کنید.
4 انتخاب ورودی HDMI برای انتخاب ورودی از 1 تا 16 فشار دهید.
    ناحیه دکمه
5 MODE   برای انتخاب حالت نمایش دکمه را فشار دهید.
6 وضوح   برای انتخاب وضوح خروجی دکمه را فشار دهید.

    نه   وضوح
    1 1080P، صدای تصویر اصلی
    2 1080I، صوت تصویر اصلی
    3 720P، صدای تصویر اصلی
    4 1360x768، صدای تصویر اصلی
    5 1024x768، صدای تصویر اصلی

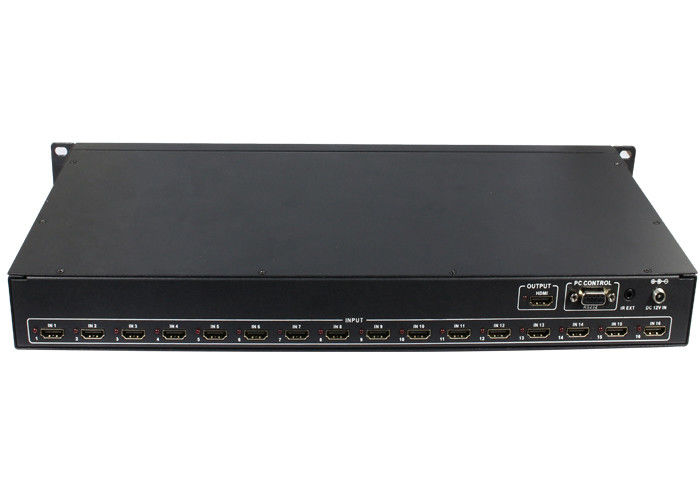

5.2 پنل عقب

چهار RS232 16x1 HDMI سوئیچر بدون درز محافظ ESD 2



4/8



عدد نام توضیحات عملکرد
1 ناحیه ورودی HDMI منابع HDMI را وصل کنید.LED 1-16 وقتی روشن می شود
وصل سیگنال HDMI در پورت ورودی مربوطه
    با کابل HDMI
2 ناحیه خروجی HDMI خروجی برای نمایشگرها، AVR و غیره. LED زمانی که روشن می شود
پلاگین صفحه نمایش در پورت خروجی مربوطه با
    کابل HDMI.
3 RS-232 با D-Sub 9 پین به رایانه شخصی یا سیستم کنترل متصل شوید
کابل برای انتقال دستورات RS-232.

4 IR EXT پورت گیرنده توسعه دهنده IR، با گیرنده IR وصل شوید
کابل.

5 DC POWER IN منبع تغذیه 12 ولت/5 آمپر DC را به واحد وصل کنید و
آداپتور را به پریز برق وصل کنید.




6. شرح جزئیات حالت نمایش



نمایشگر 16×1 دارای 4 حالت نمایش است.

MODE1:نمایشگر 16×1 چند نمایشگر ورودی شانزده اچ دی را جداگانه نمایش می دهد و اکنون یک سوئیچر بدون درز است.

چهار RS232 16x1 HDMI سوئیچر بدون درز محافظ ESD 3



ورودی

چهار RS232 16x1 HDMI سوئیچر بدون درز محافظ ESD 4





MODE1-16×1 سوئیچر بدون درز



MODE2: چند نمایشگر 16x1 چهار ورودی HD را به یک اندازه و نمایش در یک صفحه تقسیم می کند.و اکنون دکمه ورودی را روی پنل جلویی یا ریموت IR تغییر دهید، صدای خروجی HDMI با منبع ورودی انتخاب شده مطابقت دارد.



چهار RS232 16x1 HDMI سوئیچر بدون درز محافظ ESD 5




IN9 IN13



MODE2-4×1 چند نمایشگر







5/8



MODE3: چند نمایشگر 16×1 ورودی 9 HD را به یک اندازه و نمایش در یک صفحه تقسیم می کند.و اکنون دکمه ورودی را روی پنل جلویی یا ریموت IR تغییر دهید، صدای خروجی HDMI با منبع ورودی انتخاب شده مطابقت دارد.

چهار RS232 16x1 HDMI سوئیچر بدون درز محافظ ESD 6

چهار RS232 16x1 HDMI سوئیچر بدون درز محافظ ESD 7


MODE3-9×1 چند نمایشگرچهار RS232 16x1 HDMI سوئیچر بدون درز محافظ ESD 8



MODE4: نمایشگر 16×1 چند نمایشگر، شانزده ورودی HD را به همان اندازه و نمایش در یک صفحه تقسیم می کند.و اکنون دکمه ورودی را روی پنل جلویی یا ریموت IR تغییر دهید، صدای خروجی HDMI با منبع ورودی انتخاب شده مطابقت دارد.

چهار RS232 16x1 HDMI سوئیچر بدون درز محافظ ESD 9

چهار RS232 16x1 HDMI سوئیچر بدون درز محافظ ESD 10



MODE4-16×1 چند نمایشگرچهار RS232 16x1 HDMI سوئیچر بدون درز محافظ ESD 11
