جزئیات محصول:
|
| سازگاری HDMI: | HDMI 2.0/1.4b | انطباق با HDCP: | HDCP 2.2/1.4 |
|---|---|---|---|
| قطعنامه های ورودی ویدیو: | HDMI: حداکثر 4k2k@50/60Hz (4: 4: 4) | قطعنامه های خروجی HDMI: | 4K2K@60Hz |
| فرمت های صوتی: | LPCM 2.0ch | حفاظت ESD: | مدل بدن انسان - ± 8 کیلو ولت (تخلیه شکاف هوا) و ± 4 کیلو ولت (تخلیه تماسی) |
| مسکن: | فلز | رنگ: | مشکی |
| ابعاد: | 150 میلی متر [W] x 220mm [D] x 44mm [H] | وزن: | 1250 [g] |
| منبع برق: | آداپتور DC 24V/1A (استانداردهای ایالات متحده/اتحادیه اروپا ، CE/FCC/UL دارای گواهینامه) | مصرف برق: | 9W [واحد اصلی] 18W [واحد اصلی + گیرنده HDBASET] |
| دمای عملیات: | 32 - 104 ° F / 0 - 40 درجه سانتیگراد | دمای ذخیره سازی: | -4 - 140 ° F / -20 - 60 درجه سانتیگراد |
| رطوبت نسبی: | 20 - 90 ٪ RH (بدون تراکم) | خروجی HDMI/HDBT: | 4K2K@30Hz |
| برجسته کردن: | 5X1 HDMI Multiviewer,HDCP 2.2 HDMI Multiviewer,HDMI چهار صفحه نمایش چند نمایشگر |
||
8X1 4k 60Hz HDMI Multiviewer HDCP 2.2 HDBaseT 70 متر پورت خروجی
1.مقدمه
در8X1 4k 60Hz HDMI Multiviewer HDCP 2.2 HDBaseT 70 متر پورت خروجیپشتیبانی از 9 ورودی از جمله 3 پورت HDMI، 1 VGA ((YPbPr / CVBS) و 1 DisplayPort، مقیاس بندی به HDMI و HDBaseOutputs (Mirrored). این ارائه می دهد انعطاف پذیری استفاده از صوتی که شامل عدم تعادل صوتی,MIC In و line out. پردازنده صوتی دارای میکسر خودکار و کنترل افزایش خودکار برای مخلوط کردن یا کاهش صدای پس زمینه برای افزایش منبع اصلی صوتی است.سیستم می تواند کنترل و پیکربندی به راحتی از طریق Telnetاین سوئیچر یک راه حل مناسب برای اهداف ارائه در کلاس درس و اتاق کنفرانس است.
2.ویژگی ها
HDMI 2.0b، HDCP 2.2 سازگار
3xHDMI، 1xVGA ((YPbPr/CVBS) ، 1xDisplayPort، 1xMIC In، 4xunbalance ورودی صوتی
خروجی های HDMI و HDBaseT ((70M) (آینه دار)
رزولوشن ویدئویی HDMI/DP تا 4K2K@60Hz:44،4K2K@30Hz، 1080p@120Hz
رزولوشن های VGA تا 1920x1200@60Hz
رزولوشن های خروجی تا 4K2K@30Hz
پشتیبانی از حالت تغییر خودکار و دستی
پشتیبانی از مدیریت EDID
پشتیبانی از عبور از PCM 2CH
دکمه پنل لمسی، WebGUI، IR remote، Desk Plate و کنترل RS-232
3.محتوای بسته بندی
1x5x1 4K60 سوئیچر ارائه
1 x گیرنده HDBT
2 × گوش های نصب شده
1 x واحد کنترل از راه دور
2 x کابل گیرنده IR ((با امواج حامل)
2 × کابل فرستنده IR
1 × 24V / 1A آداپتور برق
1 × 3RCA ((زنان) به D-SUB ((مرد) کابل
1 x راهنمای کاربری

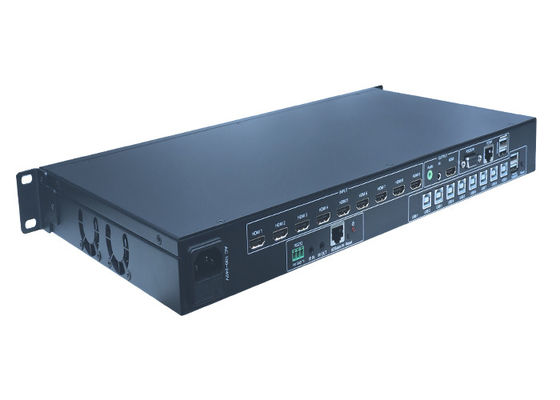

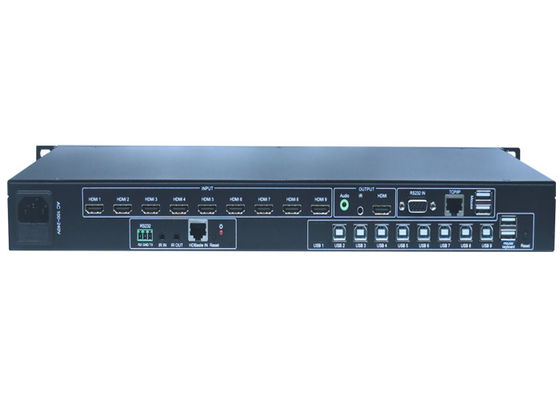

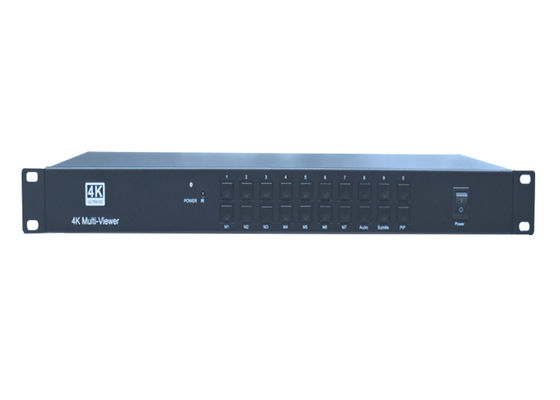

عکس ها برای8X1 4k 60Hz HDMI Multiviewer HDCP 2.2 HDBaseT 70 متر پورت خروجی
4.مشخصات
| فنی | |
| سازگاری HDMI | HDMI 2.0b |
| انطباق DP | DisplayPort 1.2a |
| انطباق HDCP | HDCP 2.2 و HDCP 1.4 |
| رزولوشن ورودی ویدیو | HDMI/DisplayPort: تا 4K2K@50/60Hz:4:4) |
| CVBS: PAL/NTSC3.58/NTSC4.43/SECAM/PAL M/PAL N | |
| YPBPR: 480i تا 1080p | |
| VGA: 640x480/60 تا 1920x1200/60 | |
|
HDMI/HDBT خروجی: قطعنامه ها |
4K2K/30,4K2K/25,1920x1080p60, 1920x1080p50, 1280x720p/60, 1280x720p/50, 1024x768/60, 1280x800/60, 1360x768/60,1400x1050/60,1680x1050/60, 1920x1200/60 |
| فرمت های صوتی | LPCM 2.0CH |
| حفاظت از ESD | مدل بدن انسان ️ ±8kV (افزایش در فضای خالی) و ±4kV (افزایش در تماس) |
| ارتباطات | |
| پورت های ورودی |
3x HDMI نوع A [19-پین زنانه] 1x پورت نمایش [زن] 1x VGA [زنان] 1 x ورودی MIC[3 پین پورت فونیکس] 5x ورودی استریو [3 پین پورت فونیکس] |
| پورت های خروجی |
1x خروجی HDMI نوع A [19 پین زنانه] 1x HDBaseT Out [RJ45] 1x Stereo Output [3 پین پورت فونیکس] |
| رابط های کنترل |
1x IR در [3.5mm mini jack] 1x IR out [3.5mm mini jack] 1x CONTACT IN [پورت 6 پین فونیکس] 1x RS-232 [3 پین پورت فونیکس] 1x Web GUI [RJ45] 1x USB نوع A [5 پین زنانه] |
| ماشین آلات | |
| مسکن | فلز |
| رنگ | سیاه |
| ابعاد | 150mm [W] x 220mm [D] x 44mm [H] |
| وزن | 1250 [g] |
| منبع برق | آداپتور DC 24V / 1A (استانداردهای ایالات متحده / اتحادیه اروپا ، گواهینامه CE / FCC / UL) |
| مصرف برق |
9W [واحد اصلی] 18W [اتاق اصلی + گیرنده HDBaseT] |
| دمای کار | 32 - 104°F / 0 - 40°C |
| دمای ذخیره سازی | -4 - 140 درجه فارنهایت / -20 - 60 درجه سانتیگراد |
| رطوبت نسبی | 20 - 90% RH (بدون تهویه) |
5.کنترل و عملکرد عملیات
1.1پنل جلویی
❶ دکمه برق و شاخص:
هنگامی که این دستگاه با فشار دادن دکمه قدرت به حالت آماده شدن تغییر می کند، این شاخص قرمز روشن می شود.
❷پنجره ی IR:
از کنترل از راه دور سيگنال IR دریافت مي کنم
❸دکمه های ورودی منبع:
برای انتخاب منبع، این دکمه ها را فشار دهید. منبع فعال به شاخص های مربوطه در پانل جلو روشن می شود.
❹دکمه های کار:
2 با فشار دادن دکمه OK / MENU دکمه OSD را بلافاصله وارد می کند. سپس کاربر می تواند با استفاده از دکمه های ۴ طرفه تیر حرکت کند. با فشار دادن دکمه OK / MENU دکمه OSD جدید تایید می شود.
2 فشار دادن بر روی "EXIT/AUTO" در هنگام نمایش OSD OSD را ترک می کند. فشار دادن بر روی "EXIT/AUTO" به مدت 5 ثانیه برای روشن شدن / خاموش شدن خودکار. هنگامی که دکمه LED روشن می شود، به معنای روشن شدن خودکار است.
2 فشار دادن دکمه ′′MIC-/+ ′′ حجم MIC را کاهش می دهد یا افزایش می دهد. فشار دادن دکمه ′′VOL+/- ′′ برای افزایش یا کاهش حجم ′′Master ′′.
2 فشار همزمان دکمه های MIC- و MIC + به وضوح خروجی سوئیچر HDMI / HDBT به 720P / 60 باز می گردد.
2 فشار همزمان دکمه های VOL- و VOL + به قفل / باز کردن پنل جلویی منجر می شود، این دو دکمه LED در هنگام قفل پنل جلویی روشن می شود.
1.2پنل عقب
❶
پورت های کنترل:
LAN:این پورت پیوند برای کنترل Web GUI است؛ به یک پیوند فعال اترنت با یک کابل پایان RJ45 متصل شوید.
RS-232:پورت کنترل سریال، کانکتور پیچ بسته 3P، با یک دستگاه کنترل (مانند یک کامپیوتر) برای کنترل سوئیچر یا سایر دستگاه های متصل به گیرنده HDBT متصل می شود.
IR IN:اتصال به کابل گیرنده IR (با امواج حامل) ، برای دریافت سیگنال های IR ارسال شده توسط ریموت IR یا کنترل کننده از راه دور دستگاه ورودی / خروجی دیگر.
IR OUTبه کابل فرستنده IR متصل می شود که برای کنترل دستگاه منبع محلی یا سوئیچر استفاده می شود.
تماس با:این کنترل ورودی ذخیره برای انتخاب ورودی منبع مستقیم.بر روی پانل) با شماره پین بعدی برای انتخاب منبع فردی.
|
شماره پین |
منبع |
|
پین 1 |
HDMI1 |
|
پین 2 |
HDMI2 |
|
پین 3 |
HDMI3 |
|
پین 4 |
پورت نمایش داده شده |
|
پین 5 |
VGA/YPbPr/CVBS |
❷
پورت های صوتی:
خارج:صوتی از صوتی ورودی مربوط به منبع ویدئویی انتخاب شده و با صوتی MIC مخلوط می شود.
EXT1/EXT2/EXT3/EXT4/EXT5:صوتی آنالوگ خارجی را در OSD / WebGUI انتخاب کنید و صوتی را به منبع ویدئویی HDMI1/2/3 / DP / VGA وارد کنید سپس خروجی را به نمایش و پورت خروجی صوتی آنالوگ وارد کنید.منبع VGA انتخاب EXT5 به عنوان ورودی صوتی پیش فرض.
MIC IN:میکروفون رو برای خروجی منبع صوتی وصل کن
48 ولت/MIC/خط:
❸حالت برق فانتومی 48 ولت (با میکروفون فانتومی کاندنسر متصل می شود)حالت MIC (با میکروفون پویا و میکروفون تهویه الکتریت متصل می شود) و حالت LINE (با میکروفون بی سیم یا ورودی صوتی خط متصل می شود).
پورت های خروجی
HDBT خارج:با گیرنده سازگار برای خروجی ویدیو و / یا صوتی متصل می شود. از عملکرد POC 24V پشتیبانی می کند.
❹خروجی HDMI:اتصال به یک صفحه نمایش HDMI یا گیرنده AV برای خروجی ویدیو و / یا صوتی.
پورت های ورودی
این پورت های ورودی ویدئویی شامل 3 ورودی HDMI، 1 ورودی پورت نمایش و 1 ورودی VGA است. پورت VGA از فرمت VGA، YPbPr و CVBS پشتیبانی می کند. پیش فرض کارخانه فرمت VGA است.
❺پورت USB
پورت USB به دیسک فلش USB یا دیگر ذخیره سازی که شامل فایل به روزرسانی نرم افزار برای به روزرسانی نرم افزار سیستم است متصل می شود.
❻قدرت:
منبع برق 24 ولت DC را به واحد وصل کنید و آداپتور را به یک سوکت AC متصل کنید.
6نمودار اتصال
اتصال دستگاه های منبع HDMI (به عنوان مثال Blu-ray DVD) به پورت های ورودی HDMI سوئیچر با کابل HDMI. اتصال دستگاه منبع VGA (به عنوان مثال PC / Note-book) به پورت ورودی VGA سوئیچر با کابل VGA.
دستگاه نمایش HDMI را با کابل HDMI به پورت خروجی HDMI سوئیچر متصل کنید.
کابل UTP را به گیرنده HDBT وصل کنید.
یک اسپیکر، هدفون یا تقویت کننده تخصصی را به پورت خروجی AUDIO سوئیچر متصل کنید.
اتصال دستگاه کنترل (به عنوان مثال PC) به پورت RS-232 سوئیچر.
آداپتور برق DC24V را به پورت برق وصل کنید و برق را روشن کنید.
