جزئیات محصول:
|
| سازگاری HDMI: | HDMI 2.0/1.4b | انطباق با HDCP: | HDCP 2.2/1.4 |
|---|---|---|---|
| قطعنامه های ورودی ویدیو: | HDMI: حداکثر 4k2k@50/60Hz (4: 4: 4) | قطعنامه های خروجی HDMI: | 4K2K@60Hz |
| فرمت های صوتی: | LPCM 2.0ch | حفاظت ESD: | مدل بدن انسان - ± 8 کیلو ولت (تخلیه شکاف هوا) و ± 4 کیلو ولت (تخلیه تماسی) |
| پورت های ورودی: | 4x HDMI نوع A [19 پین زن] 1x VGA [زن] 1x میکرو USB [5-pin زن] ، اختیاری برای منبع تغذیه | پورت های خروجی: | 1x HDMI نوع A [زن 19 پین] 1x3.5mm مینی جک |
| رابط های کنترل: | 1x IR در خدمات USB 1x RS-232،1x (بروزرسانی) | مسکن: | فلز |
| رنگ: | مشکی | ابعاد: | 110mm [w] x 288mm [d] x 32mm [h] |
| وزن: | ۸۸۰ گرم | منبع برق: | آداپتور DC 12V/1A (استانداردهای ایالات متحده/اتحادیه اروپا ، CE/FCC/UL دارای گواهینامه) |
| مصرف برق: | 9W (حداکثر) | دمای عملیات: | 32 - 104 ° F / 0 - 40 درجه سانتیگراد |
| دمای ذخیره سازی: | -4 - 140 ° F / -20 - 60 درجه سانتیگراد | رطوبت نسبی: | 20 - 90 ٪ RH (بدون تراکم) |
| برجسته کردن: | سوئیچ ارائه 60 هرتز,سوئیچ ارائه 5X1,سوئیچ HDMI 5x1 |
||
9X1 4K2K 60Hz سوئیچر ارائه با پورت خروجی HDMI
1.مقدمه
Multi-inputs with HDMI output scaler box از 9 ورودی 4xHDMI و 1xVGA ((YPbPr،CVBS) پشتیبانی می کند.
منبع ورودی قادر به تغییر و مقیاس بندی برای اتخاذ وضوح و سپس انتقال از طریق خروجی HDMI است.
وضوح HDTV قابل دستیابی است. سیستم را می توان با کنترل آسان دکمه پانل کنترل و پیکربندی کرد.
این جعبه اسکالر یک راه حل مناسب برای اهداف ارائه در کلاس درس و اتاق کنفرانس است.
2.ویژگی ها
سازگار با HDMI2.0/1.4b، HDCP2.2/1.4;
پشتیبانی از ورودی های متعدد: 4 x HDMI، 1 x VGA (YPbPr، CVBS)
از رزولوشن ورودی HDMI تا 4K UHD 4 پشتیبانی کنید:4۴ @ ۵۰/۶۰
پشتیبانی از رزولوشن های خروجی تا 4K UHD 4:4۴ @ ۶۰
پشتیبانی از دو حالت تغییر ورودی: اتوماتیک یا دستی
حمایت از مدیریت EDID
پشتیبانی از عبور از PCM 2CH؛
دستگاه را می توان از طریق دکمه صفحه لمسی، ریموت IR و RS-232 کنترل کرد؛
پشتیبانی از ارتقاء نرم افزار آنلاین USB؛
3.محتوای بسته بندی
1xScaler Switcher چند فرمت
2x گوش های نصب شده
1x واحد کنترل از راه دور
کابل گیرنده 1xIR
آداپتور برق 1x12V/1A
1x 3RCA ((زنان) به D-SUB ((مرد) کابل
کابل 1x3.5mm jack ((مرد) به 2RCA ((زنان)
1xبرنامه کاربری

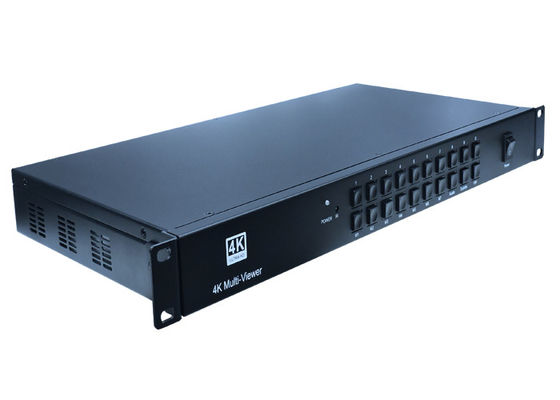

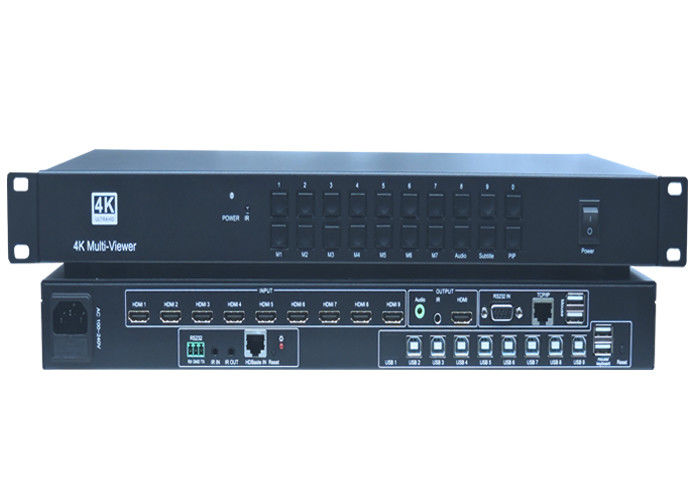

در زیر عکس هایی از9X1 4K2K 60Hz سوئیچر ارائه با پورت خروجی HDMI
4.مشخصات
|
فنی |
|
|
سازگاری HDMI |
HDMI 2.0/1.4b |
|
انطباق HDCP |
HDCP 2.2/1.4 |
|
رزولوشن ورودی ویدیو |
HDMI: تا 4K2K@50/60Hz:4:4) |
|
C-Video: PAL/NTSC3.58/NTSC4.43/SECAM/PAL M/PAL N |
|
|
YPBPR: 480i تا 1080p |
|
|
VGA: 640x480 تا 1920x1200 |
|
|
خروجی HDMI |
4K2K60,4K2K30,1920X1080p/50, 1920X1080p/60, |
|
فرمت های صوتی |
LPCM 2.0CH |
|
حفاظت از ESD |
مدل بدن انسان ️ ±8kV (افزایش در فضای خالی) و ±4kV (افزایش در تماس) |
|
ارتباطات |
|
|
پورت های ورودی |
4x HDMI نوع A [19-پین زنانه] |
|
پورت های خروجی |
1x HDMI نوع A [19-پین زنانه] |
|
رابط های کنترل |
1x IR در |
|
ماشین آلات |
|
|
مسکن |
فلز |
|
رنگ |
سیاه |
|
ابعاد |
110mm [W] x 288mm [D] x 32mm [H] |
|
وزن |
۸۸۰ گرم |
|
منبع برق |
آداپتور DC 12V / 1A (استانداردهای ایالات متحده / اتحادیه اروپا ، گواهینامه CE / FCC / UL) |
|
مصرف برق |
9W ((حداکثر) |
|
دمای کار |
32 - 104°F / 0 - 40°C |
|
دمای ذخیره سازی |
-4 - 140 درجه فارنهایت / -20 - 60 درجه سانتیگراد |
|
رطوبت نسبی |
20 - 90% RH (بدون تهویه) |
5کنترل و عملکرد عملیات
1.1پنل جلویی
❶دکمه برق و شاخص:
تغییر بین حالت آماده و حالت کار. هنگامی که این دستگاه به حالت آماده تغییر می کند، شاخص قرمز می شود. هنگام تغییر به حالت کار، شاخص آبی می شود.
❷ پنجره ی IR:
دریافت سیگنال IR از واحد کنترل از راه دور که با سوئیچر اسکالر همراه است.
❸دکمه های ورودی منبع و اتوماتیک:
برای انتخاب منبع، این دکمه ها را فشار دهید. منبع فعال به شاخص های مربوطه در پنل جلویی روشن می شود. دکمه AUTO برای حالت خودکار یا تغییر دستی،وقتی که شاخص آبی می شود، دستگاه به حالت خودکار تغییر می کند، وقتی که شاخص خاموش می شود، دستگاه به حالت دستی تغییر می کند.
❹دکمه های رزولوشن خروجی:
برای انتخاب رزولوشن خروجی، این دکمه ها را فشار دهید. بین 4K60، 4K30،
1080P60، 720P60؛ برای گزینه های دیگر رزولوشن بیشتر، لطفا از کنترل از راه دور یا
ابزار کنترل RS-232
1.2پنل عقب
❶محصول:
به یک صفحه نمایش HDMI یا گیرنده AV برای خروجی ویدیو و صوتی متصل کنید.
خروجی صوتی استریو L/R به پورت ورودی صوتی آنالوگ تقویت کننده شما.
❷ورودی:
پورت های ورودی شامل 4 پورت ورودی HDMI و 1 پورت ورودی VGA است.
فرمت های ورودی YPbPr، C-video و VGA
❸کنترل:
USB
پورت USB به دیسک فلش USB یا دیگر ذخیره سازی که حاوی نرم افزار متصل می شود
فایل آپدیت برای آپدیت نرم افزار سیستم.
RS232
پورت کنترل سریال، 3p اتصال پیچ بند، با یک دستگاه کنترل (مانند
به عنوان یک کامپیوتر) برای کنترل سوئیچر مقیاس.
IR
برای دریافت سیگنال های IR ارسال شده توسط ریموت IR یا ریموت IR با گیرنده IR متصل می شود
کنترل کننده دستگاه دیگر.
❹قدرت:
منبع برق 12 ولت DC را به واحد وصل کنید و آداپتور را به یک سوکت AC متصل کنید.
❺روشن/ خاموش:
کلید روشن کردن و خاموش کردن برق
❶این دکمه را فشار دهید تا روی سوئیچر اسکالر کار کند یا آن را به حالت آماده تنظیم کنید.
❷برای خاموش کردن یا غیر خاموش کردن خروجی صوتی، این دکمه را فشار دهید.
❸برای فعال کردن تابع تنظیم اتوماتیک ورودی VGA، این دکمه را فشار دهید.
❹برای انتخاب منابع ورودی این دکمه ها را فشار دهید.
❺برای انتخاب رزولوشن خروجی HDMI، این دکمه را فشار دهید.فشار دهید و نگه دارید 5 ثانیه یا بیشتر، وضوح خروجی HDMI به 720p60Hz تنظیم مجدد خواهد شد.)
❻دکمه های کاربری منوی:
منوی: برای وارد شدن به منوی OSD فشار دهید.
EXIT: برای خروج از منوی OSD فشار دهید.
خب، دکمه تایید.
دکمه ی بالا/ پایین/ چپ/ راست: برای تنظیم مقدار OSD.
❼VOL-/+:کم کردن یا افزایش حجم صدا، MIC-/+: استفاده نمی شود.
6نمودار اتصال
