پردازنده ویدیویی ماژولار HDMI با ابعاد 40x40 با پشتیبانی از 4K60 4:4:4 و نمایش 16 پنجره برای سیستم‌های کنترل ماتریس ویدیوال

پردازنده دیوار ویدیویی HDMI 40x40 برای تاسیساتی که نیاز به تعداد زیادی منبع ویدیو و اتصالات نمایشگر دارند طراحی شده است.

قابلیت های کلیدی شامل موارد زیر است:

• 40 کانال ورودی HDMI در پیکربندی مشخص شده.
• 40 کانال خروجی HDMI در پیکربندی مشخص شده.
• کارت های ورودی و خروجی ماژولار پلاگین.
• چهار کانال HDMI در هر کارت سازگار.
• مدیریت متمرکز چندین منبع ویدیو.
• پیکربندی های انعطاف پذیر دیوار ویدیویی و خروجی ماتریس.
• گروه های نمایشگر مستقل متعدد.

با نصب کارت های مناسب، پردازنده می تواند یک دیوار ویدیویی بزرگ را در کنار نمایشگرهای کمکی در همان سیستم مدیریت کند. پیکربندی دقیق کارت ورودی و خروجی باید مطابق با الزامات پروژه تأیید شود.

کنترلر دیوار ویدیویی ماژولار VINCAN ارتقا یافته از 4K@60Hz 4:4:4 در کارت های ورودی و خروجی HDMI سازگار پشتیبانی می کند. هر کارت HDMI سازگار چهار کانال را ارائه می دهد، با پشتیبانی 4K60 در هر کانال.

این به سیستم اجازه می دهد تا منابع HDMI با وضوح بالا مانند موارد زیر را مدیریت کند:

• ایستگاه های کاری کامپیوتر.
• سیستم های مدیریت ویدیو.
• رابط های نظارت صنعتی.
• سیستم های ارائه.
• منابع سیگنال حرفه ای AV.

نمونه برداری کرومای 4:4:4 به حفظ جزئیات دقیق متن و تصویر کمک می کند و پردازنده را برای اتاق های کنترل که نقشه ها، داشبوردها، صفحات گسترده و سایر اطلاعات بصری دقیق را نمایش می دهند، مناسب می کند.

پردازنده دیوار ویدیویی ماژولار VINCAN 40x40 از چیدمان های انعطاف پذیر چند پنجره ای از طریق کارت های خروجی دیوار ویدیویی سازگار پشتیبانی می کند. تحت شرایط عملیاتی 2K پشتیبانی شده، سیستم تا 16 پنجره/لایه را در پیکربندی پردازش قابل اجرا ارائه می دهد.

توابع پشتیبانی شده شامل موارد زیر است:

• موقعیت یابی پنجره آزاد.
• تغییر اندازه و مقیاس پنجره.
• حرکت و کشش پنجره.
• لایه های نمایشگر همپوشان.
• برش منبع ورودی.
• گروه های نمایشگر متعدد.
• جبران حاشیه دیوار ویدیویی.

پردازنده به اپراتورها اجازه می دهد تا منابع ویدیو را مطابق با الزامات نظارت یا ارائه خود تنظیم کنند.

برخلاف یک سوئیچ ماتریس HDMI پایه، پردازنده VINCAN 40x40 ترکیب دیوار ویدیویی و مسیریابی سیگنال ماتریس را در یک پلتفرم ماژولار ترکیب می کند. با کارت های خروجی سازگار، از عملیات همزمان دیوار ویدیویی و ماتریس پشتیبانی می کند.

به عنوان مثال، یک مرکز کنترل می تواند نمایشگرهای انتخاب شده را به یک دیوار نظارت چند پنجره ای اختصاص دهد در حالی که از خروجی های ماتریس سازگار دیگر برای انتخاب منبع مستقل استفاده می کند. این معماری به یکپارچه سازان سیستم AV کمک می کند تا سیستم هایی را طراحی کنند که مدیریت متمرکز ویدیو را با کنترل نمایشگر انعطاف پذیر ترکیب می کند.

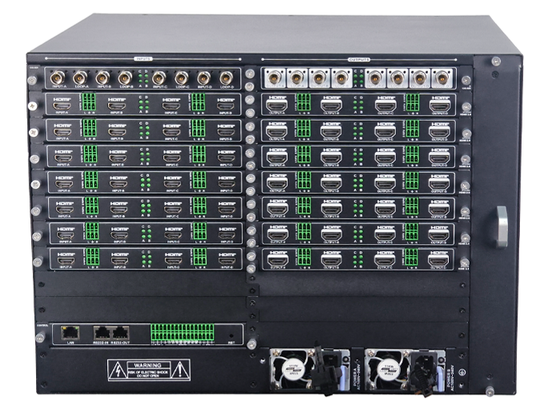

پردازنده از کارت های ورودی و خروجی قابل تعویض استفاده می کند و به سیستم اجازه می دهد تا پیکربندی سیستم را با نصب تطبیق دهد.

رابط های سازگار موجود شامل موارد زیر است:

• کارت های ورودی HDMI 4K60.
• کارت های خروجی دیوار ویدیویی HDMI 4K60.
• کارت های خروجی ماتریس HDMI.
• کارت های ورودی SDI اختیاری.
• کارت های خروجی ماتریس SDI اختیاری.
• کارت های پیش نمایش HDMI اختیاری.

طراحی ماژولار به یکپارچه سازان سیستم اجازه می دهد تا انواع کارت را مطابق با منابع سیگنال مورد نیاز، توابع خروجی و گروه های نمایشگر انتخاب کنند. سازگاری کارت و توابع پردازش موجود باید برای پیکربندی نهایی تأیید شود.

پلتفرم دیوار ویدیویی ماژولار VINCAN از کارت های اختیاری 12G-SDI برای ادغام سیگنال ویدیویی حرفه ای پشتیبانی می کند. این برای تاسیسات پخش، محیط های تولید و سیستم های نظارت با استفاده از تجهیزات مبتنی بر SDI مفید است. اتصال SDI اختیاری است و به کارت های ورودی و خروجی نصب شده بستگی دارد.

صفحه نمایش لمسی داخلی کنترل محلی راحت و نظارت بر سیستم را فراهم می کند.

اپراتورها می توانند به عملکردهایی از جمله موارد زیر دسترسی داشته باشند:

• سوئیچینگ سیگنال ورودی.
• ذخیره و فراخوانی پیش تنظیم نمایشگر.
• پیکربندی چرخه پیش تنظیم.
• شروع و توقف چرخه پیش تنظیم.
• اطلاعات آدرس IP شبکه.
• نظارت بر وضعیت سیگنال.
• اطلاعات نسخه سیستم.

صفحه نمایش لمسی عملیات معمول و نگهداری سیستم در محل را ساده می کند.

کنترلر دیوار ویدیویی 40x40 از چندین روش کنترل برای ادغام سیستم AV حرفه ای پشتیبانی می کند.

رابط ها و روش های پشتیبانی شده شامل موارد زیر است:

• کنترل مرورگر وب.
• کنترل فرمان LAN.
• فرمان های سریال RS-232.
• صفحه نمایش لمسی پنل جلو.
• نرم افزار کلاینت اختصاصی.
• برنامه اندروید.

پردازنده همچنین رابط های کنترل دستگاه خارجی را ارائه می دهد، از جمله پورت های RS-232/RS-485 قابل تنظیم، پورت های IR و اتصالات GPIO. این گزینه ها به یکپارچه سازان اجازه می دهد تا پردازنده دیوار ویدیویی را در سیستم های کنترل متمرکز AV سازگار ادغام کنند.

پردازنده از گروه های نمایشگر مستقل متعدد پشتیبانی می کند. هر گروه می تواند پیکربندی نمایشگر و پیش تنظیم های عملیاتی خاص خود را داشته باشد. سیستم تا 256 پیش تنظیم در هر گروه نمایشگر پشتیبانی می کند و به اپراتورها اجازه می دهد تا چیدمان های پرکاربرد را ذخیره کرده و در صورت نیاز آنها را فراخوانی کنند.

توابع اضافی شامل موارد زیر است:

• جبران حاشیه.
• روشنایی خروجی قابل تنظیم.
• لایه های متن پیمایشی قابل تنظیم.
• متن OSD منبع ورودی.
• نظارت بر وضعیت سیگنال.
• واردات و صادرات پیکربندی.
• چرخه پیش تنظیم.

این توابع به ساده سازی عملیات روزمره در اتاق های کنترل و مراکز نظارت کمک می کنند.

پردازنده دیوار ویدیویی ماژولار VINCAN 40x40 از معماری سخت افزار FPGA اختصاصی بدون سیستم عامل تعبیه شده استفاده می کند. این سیستم برای پردازش سیگنال ویدیویی حرفه ای، مدیریت انعطاف پذیر منبع و برنامه های نظارت مداوم طراحی شده است. ویژگی های اضافی پلتفرم شامل سرعت فن خنک کننده قابل تنظیم، نظارت بر وضعیت بلادرنگ و معماری منبع تغذیه دوگانه است.
