بررسی اجمالی محصول
پردازنده ویدئو وال ماژولار VINCAN 16x16 HDMI یک کنترلر حرفه ای ویدئو وال مبتنی بر FPGA است که برای مدیریت متمرکز سیگنال AV، پردازش ویدئو چند پنجره ای و سوئیچینگ ماتریسی انعطاف پذیر طراحی شده است.
این پردازنده ماتریس ویدئو وال ماژولار با 16 ورودی HDMI و 16 خروجی HDMI در پیکربندی استاندارد نمایش داده شده، راه حلی عملی برای مراکز فرماندهی، اتاق های کنترل امنیتی، تاسیسات پخش، سیستم های نظارت صنعتی و نصب های AV در مقیاس بزرگ ارائه می دهد.
این پردازنده از ورودی و خروجی HDMI 4K@60Hz 4:4:4 از طریق کارت های ورودی/خروجی چهار کاناله سازگار، تا 16 پنجره با وضوح 2K در پیکربندی های پشتیبانی شده، اتصال اختیاری 12G-SDI و عملکرد صفحه لمسی پنل جلو پشتیبانی می کند.
مدل 16x16 همان قابلیت های پردازش ویدئو و پنجره/لایه مدل 8x8 کوچکتر را به اشتراک می گذارد. مزیت اصلی آن تعداد کانال های ورودی و خروجی افزایش یافته است که امکان مدیریت دستگاه های AV و اتصالات نمایشگر بیشتری را در یک شاسی فراهم می کند.
پردازنده ویدئو وال VINCAN 16x16 با ترکیب پردازش ویدئو وال، سوئیچینگ ماتریسی، تنظیمات نمایشگر و روش های کنترل متعدد، یک پلتفرم سخت افزاری انعطاف پذیر برای یکپارچه سازان سیستم AV حرفه ای ارائه می دهد.
ویژگی های کلیدی
1. 16 ورودی HDMI و 16 خروجی HDMI
پردازنده ویدئو وال HDMI 16x16 مدیریت سیگنال متمرکز را برای سیستم های نمایشگر چند صفحه ای حرفه ای فراهم می کند.
- 16 کانال ورودی HDMI.
- 16 کانال خروجی HDMI.
- چهار کانال HDMI در هر کارت ورودی/خروجی سازگار.
- طراحی ماژولار کارت ورودی و خروجی.
- مسیریابی منبع انعطاف پذیر و پیکربندی گروه نمایشگر.
- مناسب برای پروژه هایی که نیاز به اتصالات متعدد منبع و نمایشگر دارند.
معماری ماژولار به یکپارچه سازان سیستم کمک می کند تا راه حل ویدئو وال را بر اساس الزامات واقعی پروژه پیکربندی کنند.
2. ورودی و خروجی HDMI 4K60 4:4:4
پردازنده ارتقا یافته از سیگنال های HDMI 4K@60Hz 4:4:4 در کارت های ورودی و خروجی سازگار پشتیبانی می کند. مزایای کلیدی عبارتند از:
- پردازش ویدئو با وضوح بالا.
- نمایش واضح گرافیک کامپیوتر و جزئیات دقیق.
- پشتیبانی از منابع سیگنال HDMI حرفه ای.
- معماری کارت ورودی/خروجی HDMI چهار کاناله 4K60.
- ادغام انعطاف پذیر با سیستم های نمایشگر 4K.
این قابلیت به ویژه در اتاق های کنترل که اپراتورها نیاز به مشاهده داشبوردهای دقیق، رابط های نظارتی، نقشه های فنی و سایر محتوای با وضوح بالا دارند، ارزشمند است.
3. پردازش ویدئو وال چند پنجره ای
پردازنده ویدئو وال ماژولار VINCAN از مدیریت انعطاف پذیر پنجره برای برنامه های ویدئو وال LCD و LED پشتیبانی می کند.
- تا 16 پنجره با وضوح 2K در پیکربندی های کارت خروجی پشتیبانی شده.
- موقعیت یابی و تغییر اندازه آزاد پنجره.
- تغییر مقیاس، کشش و حرکت پنجره.
- پنجره های همپوشان و لایه های نمایشگر متعدد.
- گروه های نمایشگر مستقل متعدد.
- جبران حاشیه LCD.
حداکثر تعداد پنجره و تخصیص لایه به کارت خروجی انتخاب شده و وضوح عملیاتی بستگی دارد. مدل های 16x16 و 8x8 از مشخصات پردازش کارت خروجی سازگار یکسانی استفاده می کنند.
4. پردازش ویدئو وال و سوئیچینگ ماتریسی یکپارچه
پردازنده ماژولار VINCAN 16x16 توابع پردازش ویدئو وال و سوئیچینگ ماتریسی را در یک پلتفرم سخت افزاری واحد ترکیب می کند. بسته به کارت های ورودی/خروجی نصب شده، سیستم پشتیبانی می کند:
- چیدمان های ویدئو وال چند پنجره ای.
- مسیریابی سیگنال HDMI.
- مدیریت گروه نمایشگر مستقل.
- انتخاب منبع برای خروجی های سازگار.
- پیکربندی نمایشگر مبتنی بر تنظیمات از پیش تعیین شده.
- کنترل متمرکز منابع متعدد AV.
به عنوان مثال، یک اتاق کنترل امنیتی ممکن است از گروهی از صفحه نمایش ها برای ویدئو وال اصلی خود استفاده کند در حالی که خروجی های سازگار دیگر را به نمایشگرهای نظارتی جداگانه اختصاص می دهد. این معماری یکپارچه به ساده سازی مدیریت سیگنال در نصب های پیچیده AV کمک می کند.

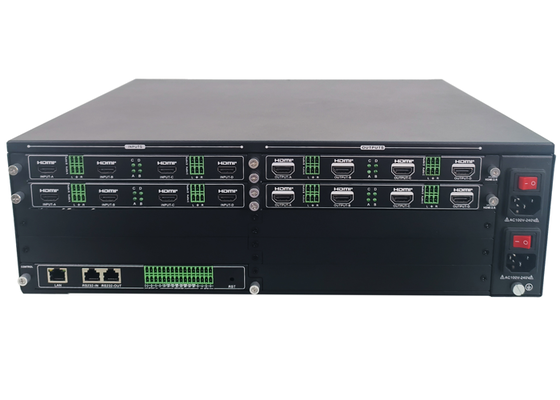

5. کارت های ورودی/خروجی چهار کاناله ماژولار
این پردازنده از کارت های پلاگین ماژولار استفاده می کند که هر کدام چهار کانال در هر کارت ورودی یا خروجی HDMI سازگار دارند. پیکربندی HDMI 16x16 شامل چهار کارت ورودی HDMI و چهار کارت خروجی HDMI است. گزینه های کارت سازگار عبارتند از:
- کارت های ورودی HDMI 4K60.
- کارت های خروجی ویدئو وال HDMI 4K60.
- کارت های خروجی ماتریس HDMI.
- کارت های ورودی اختیاری 12G-SDI.
- کارت های خروجی ماتریس اختیاری 12G-SDI.
- کارت های پیش نمایش اختیاری HDMI.
توابع موجود به پیکربندی کارت نصب شده بستگی دارد.
6. ادغام اختیاری سیگنال 12G-SDI
برای محیط های پخش حرفه ای و تولید ویدئو، پردازنده ماژولار از کارت های سیگنال اختیاری 12G-SDI پشتیبانی می کند. کارت های SDI سازگار به یکپارچه سازان اجازه می دهد تا راه حل هایی را برای پروژه های شامل منابع SDI حرفه ای و سیستم های نمایشگر مبتنی بر HDMI طراحی کنند. برنامه ها عبارتند از:
- نظارت پخش.
- اتاق های کنترل تولید.
- مدیریت سیگنال ویدئو حرفه ای.
- ادغام سیستم SDI و HDMI.
رابط های 12G-SDI اختیاری هستند و در پیکربندی استاندارد فقط HDMI گنجانده نشده اند.

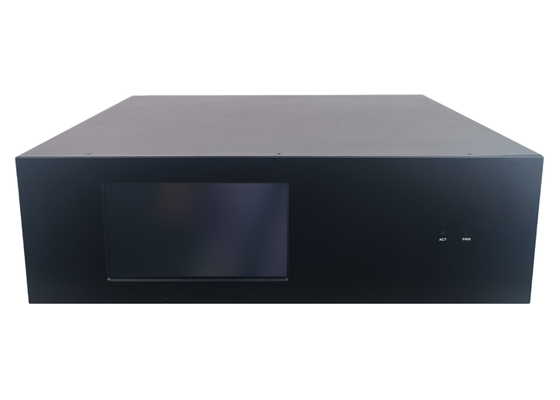

7. کنترل صفحه لمسی پنل جلو
صفحه لمسی یکپارچه پنل جلو دسترسی محلی راحت به توابع دستگاه را فراهم می کند. اپراتورها می توانند از صفحه لمسی برای موارد زیر استفاده کنند:
- انتخاب و تعویض منابع ورودی.
- ذخیره و فراخوانی تنظیمات از پیش تعیین شده نمایشگر.
- پیکربندی چرخه تنظیمات از پیش تعیین شده.
- مشاهده وضعیت سیگنال.
- بررسی اطلاعات شبکه.
- دسترسی به اطلاعات سیستم.
صفحه لمسی به ویژه برای عملیات اتاق تجهیزات و نگهداری در محل مفید است.
8. کنترل مبتنی بر وب و از راه دور
پردازنده ویدئو وال از چندین روش کنترل برای نصب های AV حرفه ای پشتیبانی می کند. روش های پشتیبانی شده عبارتند از:
- صفحه لمسی پنل جلو.
- رابط مرورگر وب.
- دستورات LAN / TCP/IP.
- کنترل سریال RS-232.
- نرم افزار کنترل اختصاصی.
- برنامه اندروید.
این گزینه ها به یکپارچه سازان اجازه می دهد تا روش های کنترل محلی یا از راه دور مناسب را برای محیط های مختلف پروژه انتخاب کنند.
9. تنظیمات از پیش تعیین شده نمایشگر و مدیریت صحنه
این پردازنده تا 256 تنظیم از پیش تعیین شده نمایشگر در هر گروه ویدئو وال پشتیبانی می کند. اپراتورها می توانند چیدمان های از پیش تعریف شده ایجاد کرده و در صورت نیاز آنها را فراخوانی کنند. چرخه تنظیمات از پیش تعیین شده نیز پشتیبانی می شود، که پردازنده را برای محیط های نظارتی که محتوای نمایشگر نیاز به تغییر بر اساس وظایف عملیاتی مختلف دارد، مناسب می کند. توابع اضافی عبارتند از:
- مدیریت گروه نمایشگر مستقل.
- همپوشانی متن قابل تنظیم.
- روشنایی خروجی قابل تنظیم.
- نظارت بر وضعیت سیگنال.
- واردات و صادرات پیکربندی سیستم پشتیبانی شده.
10. معماری سخت افزار مبتنی بر FPGA
پردازنده ویدئو وال VINCAN 16x16 از معماری پردازش سخت افزار FPGA اختصاصی بدون سیستم عامل داخلی استفاده می کند. این معماری برای پردازش سیگنال ویدئو حرفه ای و مدیریت نمایشگر متمرکز طراحی شده است. این برای محیط های AV که نیاز به عملیات مداوم دارند، از جمله مراکز نظارت امنیتی، اتاق های فرماندهی، تاسیسات صنعتی و نصب های پخش، مناسب است.
سوالات متداول
س1: پردازنده ویدئو وال HDMI 16x16 چیست؟
پردازنده ویدئو وال HDMI 16x16 یک سیستم پردازش ویدئو با 16 ورودی HDMI و 16 خروجی HDMI است. این سیستم چندین منبع ویدئو و اتصالات نمایشگر را مدیریت می کند و از چیدمان های ویدئو وال و مسیریابی سیگنال از طریق کارت های پردازش سازگار پشتیبانی می کند.
س2: آیا پردازنده VINCAN 16x16 از ورودی و خروجی 4K60 پشتیبانی می کند؟
بله. کارت های ورودی و خروجی HDMI سازگار از سیگنال های ویدئویی 4K@60Hz 4:4:4 پشتیبانی می کنند.
س3: پردازنده چند پنجره را می تواند نمایش دهد؟
این پردازنده تا 16 پنجره با وضوح 2K در پیکربندی های پشتیبانی شده پشتیبانی می کند. ظرفیت واقعی پنجره و لایه به کارت های خروجی نصب شده و وضوح عملیاتی بستگی دارد.
س4: تفاوت بین مدل های 8x8 و 16x16 چیست؟
هر دو مدل قابلیت های کارت پردازش ویدئو سازگار و مشخصات پنجره/لایه یکسانی را به اشتراک می گذارند. تفاوت اصلی پیکربندی ورودی و خروجی است. مدل 8x8 هشت کانال ورودی و هشت کانال خروجی را فراهم می کند، در حالی که مدل 16x16 شانزده کانال ورودی و شانزده کانال خروجی را فراهم می کند.
س5: آیا پردازنده می تواند هم به عنوان کنترلر ویدئو وال و هم به عنوان سوئیچ ماتریس HDMI کار کند؟
بله. پلتفرم ماژولار با کارت های ورودی و خروجی سازگار از توابع پردازش ویدئو وال و سوئیچینگ ماتریسی پشتیبانی می کند.
س6: آیا پردازنده از 12G-SDI پشتیبانی می کند؟
بله. کارت های ورودی و خروجی ماتریس اختیاری 12G-SDI سازگار برای برنامه های ویدئو حرفه ای موجود هستند.
س7: آیا پردازنده را می توان از طریق مرورگر وب کنترل کرد؟
بله. این پردازنده از مدیریت مبتنی بر وب و همچنین کنترل LAN، RS-232، نرم افزار اختصاصی، برنامه اندروید و صفحه لمسی پنل جلو پشتیبانی می کند.
س8: آیا VINCAN می تواند پیکربندی های سفارشی ارائه دهد؟
بله. VINCAN از خدمات OEM/ODM و کمک پیکربندی مبتنی بر پروژه پشتیبانی می کند. مشتریان می توانند انواع سیگنال ورودی، الزامات خروجی، چیدمان ویدئو وال و نیازهای ادغام کنترل خود را با تیم فنی ما در میان بگذارند.
