پردازنده ديواري ويديويي 8x8 مدل HDMI 4K604:44 با 16 پنجره برای کنترل کننده دیوار ویدئو

این پردازنده از طریق کارت‌های ورودی و خروجی سازگار 4K60، پردازش سیگنال HDMI با وضوح بالا را پشتیبانی می‌کند.

• از ورودی و خروجی HDMI 4K@60Hz 4:4:4 پشتیبانی می‌کند.
• چهار کانال HDMI در هر کارت I/O سازگار.
• از منابع ویدئویی با وضوح بالا و سیستم‌های نمایش حرفه‌ای پشتیبانی می‌کند.
• مناسب برای کاربردهایی که به تصاویر واضح، گرافیک دقیق و متن خوانا نیاز دارند.
• مسیریابی سیگنال انعطاف‌پذیر ورودی به خروجی.

کنترلر ویدئو وال ماژولار مدیریت پنجره انعطاف‌پذیر را برای نمایش چندین منبع ویدئویی در ویدئو وال‌های LCD یا LED فراهم می‌کند.

• در پیکربندی‌های پشتیبانی شده تا 16 پنجره با وضوح 2K پشتیبانی می‌کند.
• پنجره‌های نمایش را آزادانه قرار دهید و تغییر اندازه دهید.
• از پنجره‌های همپوشان و لایه‌های نمایش متعدد پشتیبانی می‌کند.
• حرکت، مقیاس‌بندی و کشش انعطاف‌پذیر پنجره.
• از گروه‌های نمایش مستقل متعدد پشتیبانی می‌کند.
• جبران حاشیه برای نصب ویدئو وال LCD.

ظرفیت پنجره به کارت خروجی نصب شده، وضوح و پیکربندی نمایش بستگی دارد.

برخلاف پردازنده‌های ویدئو وال معمولی که فقط به تقسیم صفحه اختصاص دارند، این پلتفرم ماژولار پردازش ویدئو وال و سوئیچینگ ماتریس را ترکیب می‌کند.

• عملکردهای ویدئو وال و ماتریس در یک شاسی.
• مسیریابی سیگنال انعطاف‌پذیر بین ورودی‌ها و خروجی‌های سازگار.
• مدیریت گروه نمایش مستقل.
• سوئیچینگ منبع راحت و تنظیم طرح‌بندی نمایش.
• مناسب برای پروژه‌هایی که هم به ویدئو وال‌های چند پنجره‌ای و هم به نمایشگرهای مسیریابی شده مستقل نیاز دارند.

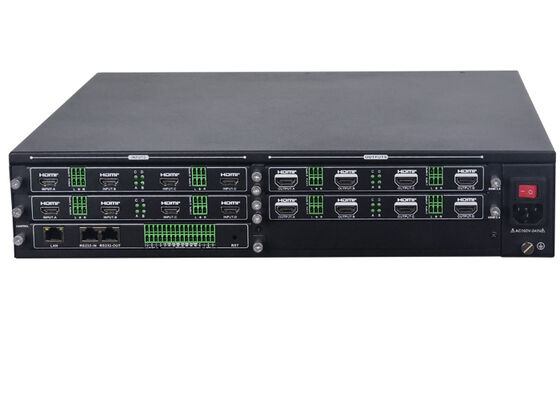

شاسی 8x8 دو اسلات کارت ورودی و دو اسلات کارت خروجی را فراهم می‌کند. هر کارت ورودی یا خروجی HDMI سازگار چهار کانال را فراهم می‌کند و پیکربندی 8 ورودی و 8 خروجی را امکان‌پذیر می‌سازد. معماری ماژولار انتخاب رابط سیگنال را ساده می‌کند و انعطاف‌پذیری پیکربندی را برای پروژه‌های مختلف AV فراهم می‌کند.

این پردازنده از کارت‌های 12G-SDI سازگار برای کاربردهای ویدئویی حرفه‌ای پشتیبانی می‌کند.

• کارت ورودی اختیاری چهار کاناله 12G-SDI.
• کارت خروجی ماتریس اختیاری 12G-SDI.
• از ادغام سیگنال SDI حرفه‌ای پشتیبانی می‌کند.
• مناسب برای تأسیسات پخش، محیط‌های تولید و سیستم‌های نظارت حرفه‌ای.

عملکردهای SDI به پیکربندی کارت انتخاب شده بستگی دارد.

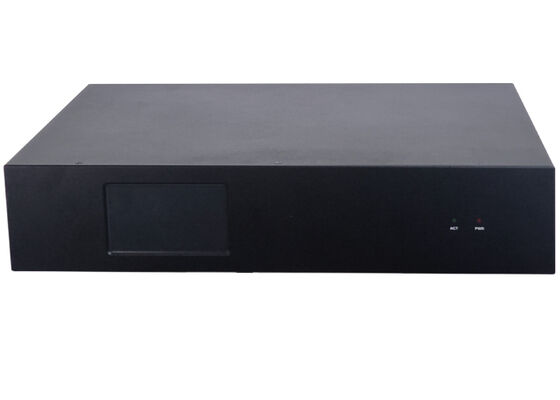

پردازنده ویدئو وال ماژولار 8x8 دارای صفحه لمسی مقاومتی 4.3 اینچی برای عملیات محلی راحت است. اپراتورها می‌توانند از صفحه لمسی برای موارد زیر استفاده کنند:

• سوئیچ کردن منابع ویدئویی.
• ذخیره و فراخوانی تنظیمات از پیش تعیین شده نمایش.
• پیکربندی چرخه تنظیمات از پیش تعیین شده.
• مشاهده وضعیت دستگاه و سیگنال.
• بررسی اطلاعات شبکه.
• دسترسی به اطلاعات سیستم.

این پردازنده گزینه‌های کنترل انعطاف‌پذیر را برای ادغام حرفه‌ای AV فراهم می‌کند. روش‌های کنترل پشتیبانی شده عبارتند از:

• صفحه لمسی پنل جلویی.
• رابط کنترل مبتنی بر وب.
• دستورات LAN / TCP/IP.
• کنترل سریال RS-232.
• نرم‌افزار کلاینت اختصاصی.
• برنامه اندروید.

رابط وب به اپراتورها اجازه می‌دهد تا عملکردهای پشتیبانی شده را از رایانه‌ها، تبلت‌ها و تلفن‌های هوشمند مدیریت کنند.

این پردازنده تا 256 تنظیم از پیش تعیین شده در هر گروه نمایش پشتیبانی می‌کند و به کاربران اجازه می‌دهد طرح‌بندی‌های نمایش مورد استفاده مکرر را ذخیره و فراخوانی کنند. عملکردهای اضافی شامل موارد زیر است:

• چرخه تنظیمات از پیش تعیین شده.
• مدیریت گروه نمایش متعدد.
• همپوشانی متن قابل تنظیم.
• روشنایی خروجی قابل تنظیم.
• نظارت بر وضعیت سیستم در زمان واقعی.
• واردات و صادرات پیکربندی‌های سیستم پشتیبانی شده.

این پردازنده از معماری پردازش سخت‌افزار FPGA اختصاصی بدون سیستم عامل داخلی استفاده می‌کند. این معماری برای نصب‌های حرفه‌ای AV که نیاز به پردازش سیگنال مداوم، مدیریت نمایش انعطاف‌پذیر و کنترل متمرکز دارند، طراحی شده است.
