خلاصه ی محصول

درNSDesignStudio کنترل کننده اتومات AV قابل برنامه ریزیترکیبی از کنترل دستگاه حرفه ای AV، رابط های لمسی قابل تنظیم، عملیات مبتنی بر مرورگر، مهندسی از راه دور و مدیریت انرژی هوشمند در یک پلت فرم یکپارچه است.

طراحی شده برای یکپارچه سازان سیستم و پروژه های AV تجاری، این سیستم کنترل متمرکز از نمایشگرها، پروژکتورها، پردازنده های ویدئویی، متریکس سوئیچرها، سیستم های صوتی، دوربین های PTZ، نورپردازی،پرده های موتور دار، تجهیزات محیطی، دستگاه های کنترل دسترسی و سایر سیستم های شخص ثالث.

بر خلاف دیگر پردازنده های کنترل در این طیف محصول، NSDesignStudio تأکید بیشتری برلایه نرم افزار و مدیریتمهندسان می توانند رابط های کاربری سفارشی را طراحی کنند، دستورات دستگاه را پیکربندی کنند، منطق کنترل ایجاد کنند، منابع و خروجی دیوار ویدیو را مدیریت کنند، مجوزهای کاربر را اختصاص دهند،و آپلود یا دانلود پروژه ها از طریق یک محیط طراحی بصری.

کنترل کننده از عملیات شبکه محلی و همچنین برنامه نویسی از راه دور، نگهداری، ارتقا و انتقال پروژه از طریق اترنت یا اینترنت پشتیبانی می کند.حالت وب HTML آن اجازه می دهد دستگاه های سازگار برای دسترسی به محیط کنترل از طریق یک مرورگر، یا از طریق یک سرور ابری در یک شبکه عمومی یا از طریق یک سرور وب مستقر در محل.

NSDesignStudio همچنین از آیپد، آیفون، اندروید، ویندوز، پنل لمسی و کنترل مبتنی بر وب پشتیبانی می کند. یک پروژه برنامه ریزی شده می تواند چندین ترمینال کنترل را پشتیبانی کند.با حداکثر 16 دستگاه به طور همزمان با توجه به کتابچه راهنمای سخت افزار متصلترمینال های مختلف ممکن است از رابط های مختلف برای مناسب کردن اپراتورها، مدیران، تکنسین ها یا کاربران اتاق استفاده کنند.

از طریق ترکیب سخت افزار قابل برنامه ریزی، طراحی رابط بصری، مدیریت از راه دور مبتنی بر وب، کنترل چند پلتفرم، و عملیات قدرت خودکار،NSDesignStudio به خصوص برای پروژه هایی که نیاز به کنترل بیشتر از یک اتاق اساسی دارند مناسب است..

مزایای اصلی محصول

مدیریت از راه دور وب

NSDesignStudio از دسترسی سیستم مبتنی بر مرورگر از طریق یک سرور ابری یا یک سرور وب محلی پشتیبانی می کند.

کاربران مجاز می توانند عملکردهایی مانند:

• دسترسی به رابط
• کنترل دستگاه
• ویرایش پروژه
• پس انداز پروژه
• برنامه ریزی از راه دور
• نگهداری از راه دور
• ارتقاء از راه دور
• آپلود و دانلود پروژه

این پلت فرم از دسترسی مرورگر از راه دور از طریق شبکه های عمومی 4G/5G و همچنین انتشار وب محلی در یک شبکه محلی پشتیبانی می کند.

طراحی سفارشی رابط رابط پنل لمسی

نرم افزار NSDesignStudio به یکپارچه سازان سیستم اجازه می دهد تا رابط های کنترل گرافیکی سفارشی را با توجه به نیازهای هر اتاق، مشتری یا برنامه ایجاد کنند.

محیط طراحی آن شامل:

• مستطیل ها و پس زمینه های گرافیکی
• دکمه های چند حالت
• کنترل متن و ورودی
• اسلایدر
• مخازن داده
• کنترل دیوار ویدئو
• کنترل منبع سیگنال
• کنترل های میز
• اجزای سفارشی قابل استفاده مجدد
• صفحات متعدد برای سناریوهای عملیاتی مختلف

ویرایشگر رابط همچنین تنظیمات تراز، گروه بندی، قفل، لایه بندی، چرخش، فونت، شفافیت، مرز، پس زمینه و ظاهر را فراهم می کند.

کنترل دکمه های Event-Driven

دکمه ها را می توان با حالت های مختلف عادی، فشار داده شده و پرتاب تنظیم کرد. اقدامات کاربر پشتیبانی شده شامل:

• فشار
• آزاد کردن
• دو بار کلیک کنید
• فشار بلند
• اسلاید

هر اقدام می تواند به:

• صفحه ها را تغییر دهید
• کنترل ها را پنهان کنید
• کنترل های نمایش
• فرستادن دستورات دستگاه

این امکان را برای ایجاد رابط کاربری ساده و همچنین صفحات کنترل پیشرفته تر برای کارکنان فنی فراهم می کند.

کنترل چند پلتفرم

یک پروژه کنترل می تواند از چندین سیستم عامل پشتیبانی کند، از جمله:

• iPad
• آیفون
• تبلت اندرویدی
• گوشی هوشمند اندرویدی
• کامپیوتر ویندوز
• پانل لمسی اختصاصی
• ترمینال وب مبتنی بر مرورگر

دستورالعمل سخت افزار می گوید که حداکثر 16 دستگاه کنترل می توانند به طور همزمان متصل شوند و هر دستگاه ممکن است از یک رابط کاربری متفاوت استفاده کند.

برنامه نویسی بصری بدون کد

این پلت فرم برنامه نویسی برای کاهش وابستگی به زبان های برنامه نویسی رایانه ای سنتی طراحی شده است.

مهندسان می توانند صفحات کنترل و توابع را به صورت بصری پیکربندی کنند، در حالی که نرم افزار می تواند به طور خودکار دکمه های سبک 3D را تولید کند و از دارایی های تصویری شفاف PNG، WMF، ICO و GIF پشتیبانی کند.این به کاهش زمان طراحی کمک می کند و نگهداری یا اصلاح رابط را ساده می کند.

کنترل کامل دستگاه AV

میزبان کنترل قابل برنامه ریزی از انواع مختلفی از تجهیزات شخص ثالث از طریق:

• RS232
• RS485/RS422
• مادون قرمز
• رله
• I/O دیجیتال
• اترنت
• سرور TCP
• UDP
• کنترل دستگاه مبتنی بر IP

بر اساس کتابچه راهنمای سخت افزار، این پلتفرم هشت رابط RS232 قابل برنامه ریزی، هشت رابط RS485، هشت پورت مادون قرمز، هشت پورت رله و هشت پورت I / O دیجیتال را فراهم می کند.

ادغام پیشرفته شبکه

استیک پروتکل TCP/IP یکپارچه پشتیبانی می کند:

• IPv4
• DHCP
• ARP
• ICMP
• IGMP
• UDP
• TCP
• رزولوشن نام دامنه
• دسترسی به سرور ابر
• عملکرد سرور TCP

سرور پس زمینه قابل تنظیم می تواند دستورات را از دستگاه های شبکه دریافت کند، با کنترل کننده های مرکزی متصل به هم کار کند و با نرم افزار کنترل شخص ثالث سازگار باشد.

مدیریت خودکار انرژی

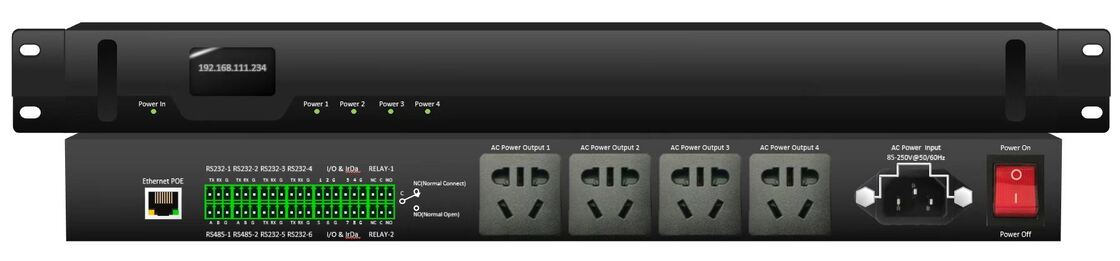

تصویر محصول نشان می دهد چهار خروجی برق متناوب به طور مستقل با شاخص های مربوطه حالت قدرت صفحه جلو مدیریت می شود.

این اجازه می دهد تا دستگاه های AV متصل به دنباله های راه اندازی و خاموش شدن سیستم گنجانده شوند و به هماهنگی کمک کنند:

• قدرت نمایش
• قدرت پروژکتور
• قدرت تجهیزات صوتی
• قدرت دستگاه های محیطی
• خاموش شدن برنامه ریزی شده سیستم
• راه اندازی اتاق با یک لمس

این قابلیت کنترل قدرت به NSDesignStudio یک موقعیت اتوماسیون همه در یک واضح تر از سایر پردازنده های کنترل قابل برنامه ریزی در طیف محصول می دهد.

اتوماسیون پیچیده و منطق محرک

این پلت فرم از دنباله های کامنت ترکیبی متشکل از چندین عمل پشتیبانی می کند.و دستورات ترکیب شده می توانند برای ایجاد جریان های کاری اتوماسیون پیشرفته تر در هم آویزان شوند.

توابع مبتنی بر پرتاب کننده می توانند به:

• داده های RS232
• داده های RS485
• وضعیت ورودی/خرید دیجیتال
• دستورات شبکه
• سنسورهای خارجی
• اقدامات رابط کاربری

به عنوان مثال، یک فرمان صحنه می تواند صفحه نمایش را روشن کند، صفحه نمایش را پایین بیاورد، یک منبع AV را انتخاب کند، سیستم صوتی را تنظیم کند، سطح نور را تنظیم کند،و فعال کردن یک پیش تنظیم ویدئو کنفرانس.

مهندسی و نگهداری از راه دور

یکپارچه سازان سیستم می توانند پروژه ها را از راه دور از طریق اتریتن یا اتصالات اینترنت تغییر دهند به جای بازدید از هر سایت.

جریان های کاری از راه دور پشتیبانی می شوند:

• بارگذاری برنامه های جدید
• دانلود پروژه های موجود
• به روز رسانی رابط ها
• تغییر دستورات کنترل
• انجام تعمیرات از راه دور
• ارتقاء برنامه های سیستم
• عیب یابی تجهیزات متصل به شبکه

مشخصات فنی

عملکردهای نرم افزار و رابط کاربری

مدیریت پروژه

NSDesignStudio از:

• ایجاد پروژه های جدید
• راه اندازی پروژه های محلی
• افتتاح پروژه های آنلاین
• آپلود پروژه ها
• دانلود پروژه ها
• مدیریت پروژه های مورد استفاده اخیر
• تغییر زبان رابط

نوار ابزار پیکربندی اصلی آن شامل ویرایش رابط کاربری، پیکربندی گره خروجی، پیکربندی منبع سیگنال، پیکربندی عامل، پیکربندی کنترل مرکزی، پیکربندی کاربر، آپلود،و تابع دانلود.

سفارشی سازی رابط کاربری

یکپارچه سازان سیستم می توانند صفحات مختلفی را برای اتاق های مختلف، حالت های عملیاتی یا نقش های کاربر ایجاد کنند.

صفحات احتمالی عبارتند از:

• صفحه خوش آمدید
• صفحه کنترل جلسه
• صفحه انتخاب منبع
• صفحه کنترل صوتی
• صفحه کنترل دوربین
• صفحه دیوار ویدیویی
• صفحه کنترل نور
• صفحه مدیریت برق
• صفحه وضعیت سیستم
• صفحه نگهداری فنی

این پلت فرم از پس زمینه های صفحه جهانی، پر کردن جامد یا شیب دار، تصاویر سفارشی، اجزای قابل استفاده مجدد، ضد تغییر، شفافیت، مرزهای، گوشه های گرد و لایه بندی گرافیکی پشتیبانی می کند.

مدیریت دیوار ویدیو و منبع

برخلاف یک رابط کنترل اتاق پایه، NSDesignStudio شامل مناطق پیکربندی اختصاصی برای:

• گره های خروجی
• منابع سیگنال
• کنترل دیوار ویدئو
• کنترل منابع
• گروه های ورودی
• گره های انتقال
• پیکربندی عامل

این باعث می شود آن را مناسب برای سیستم های AV که اتوماسیون اتاق را با پردازش ویدیو توزیع شده و مدیریت دیوار ویدیو ترکیب می کند.راهنمای نرم افزار آن را به عنوان نرم افزار استفاده و کنترل برای گره های توزیع شده پردازش ویدیو سری AQS شناسایی می کند.

تنظیمات کاربران و مجوزها

صفحات رابط مختلف و توابع کنترل می توانند برای:

• مصرف کنندگان نهایی
• مدیران اتاق جلسات
• معلمان
• عاملین
• تکنسین سیستم
• مهندسان تعمیرات

این کار به جلوگیری از دسترسی کاربران غیر مجاز به تنظیمات پیشرفته سیستم کمک می کند در حالی که یک رابط کار روزانه ساده را حفظ می کند.

کاربردهای معمول

اتاق های کنفرانس شرکت

NSDesignStudio می تواند عملکرد اتاق جلسه را با یک لمس برای:

• کنترل صفحه نمایش و پروژکتور
• تغییر منبع
• حجم صدا
• پیش تنظیمات دوربین PTZ
• کنفرانس ویدئویی
• صحنه های روشنایی
• کنترل پرده
• مدیریت قدرت تجهیزات

یک دکمه "Start Meeting" می تواند چندین دستور هماهنگ را اجرا کند، در حالی که دکمه "End Meeting" می تواند تجهیزات را در ردیف صحیح خاموش کند.

دفاتر هوشمند چند اتاقی

معماری مدیریت مبتنی بر مرورگر برای سازمان هایی که چندین اتاق جلسه یا فضای همکاری را اداره می کنند مناسب است.

تيم هاي ساخت و ساز و AV از راه دور مي توانند:

• سیستم های اتاق چک
• رابط کنترل را به روز کنید
• تغییر دستورات دستگاه
• تنظیمات پیش تنظیم اتاق را حفظ کنید
• آپلود پروژه های تجدید نظر شده
• سیستم های دسترسی بدون رفتن به هر اتاق

مراکز فرماندهی و کنترل

کنترل کننده می تواند:

• دیوارهای ویدیویی
• گره های AV توزیع شده
• دستگاه های متریکسی
• نمایشگر اپراتور
• دوربین های PTZ
• سیستم های صوتی
• سیگنال های کنترل دسترسی
• دستگاه های مدیریت برق

رابط های سفارشی می توانند برای اپراتورها، ناظران و کارکنان تعمیر و نگهداری طراحی شوند، با صفحات و مجوزهای مختلف برای هر نقش.

کلاس های درس و مراکز آموزشی هوشمند

معلمان یا مربیان می توانند:

• نمایشگرهای تعاملی
• پروژکتورها
• دوربین های مستند
• کامپیوترها
• سیستم های صوتی
• تجهیزات ضبط
• نورپردازی
• توالی قدرت

رابط می تواند برای آموزش روزمره ساده شود در حالی که عملکردهای مهندسی را در یک صفحه نگهداری محافظت شده نگه می دارد.

سالن های تماشایی و سالن های چند منظوره

پلتفرم اتوماسیون می تواند:

• سیستم های پروژکتور
• نمایشگاه های صحنه
• پردازنده های صوتی
• صحنه های روشنایی
• صفحه نمایش های موتور
• سیستم های پرده
• تجهیزات منبع
• قدرت تجهیزات

حالت های عملیاتی پیش تنظیم شده را می توان برای سخنرانی ها، مراسم ها، جلسات آموزشی، نمایش ها و کنفرانس های ویدئویی ایجاد کرد.

موزه ها و فضاهای نمایشگاهی

NSDesignStudio می تواند برای کنترل استفاده شود:

• نمایشگاه های چند رسانه ای
• سیگنال های دیجیتال
• صفحه نمایش های تعاملی
• صحنه های روشنایی
• پخش برنامه ریزی شده رسانه
• سنسورهای محیط زیست
• قدرت تجهیزات
• محتوای ایجاد شده توسط بازدید کننده

نگهداری مبتنی بر مرورگر اجازه می دهد تا محتوای پروژه و رابط کنترل از راه دور به روز شود.

هتل ها و مراکز کنفرانس

این پلتفرم برای:

• اتاق های جلسه
• سالن های جشن
• اتاق های جلسات VIP
• مراکز کنفرانس
• اتاق های آموزشی
• فضاهای چند منظوره برای رویدادها

می توان رابط های جداگانه ای را برای مهمانان، کارمندان هتل، اپراتورهای رویداد و تکنسین های AV ایجاد کرد.

پروژه های پخش شده AV و دیوار ویدیویی

از آنجا که NSDesignStudio شامل کنترل های دیوار ویدئویی، پیکربندی منبع، مدیریت گره خروجی و پشتیبانی از گره توزیع شده است،به ویژه برای پروژه هایی که اتوماسیون AV را با توزیع ویدئویی شبکه ای ترکیب می کنند مناسب است..

استفاده های معمول عبارتند از:

• اتاق های کنترل امنیتی
• مراکز مدیریت ترافیک
• مراکز عملیات اضطراری
• مراکز تجربه شرکت
• سالن های نمایشگاه
• اتاق های نظارت دانشگاهی

چرا NSDesignStudio را انتخاب کردید؟

راه حل NSDesignStudio به عنوان یک پردازنده کنترل مرکزی معمولی قرار نگرفته است. ارزش اصلی آن ترکیبی از:

• سخت افزار کنترل قابل برنامه ریزی
• طراحی رابط کاربری بصری
• مدیریت گره ویدیویی توزیع شده
• دسترسی از راه دور مبتنی بر وب
• انتقال پروژه ابر
• کنترل لمسی چند پلتفرم
• مدیریت خودکار قدرت تجهیزات
• مهندسی و نگهداری از راه دور

این امر آن را به ویژه برای یکپارچه سازان سیستم مناسب می کند که نیاز به ارائه تجربیات کاربر سفارشی و نگهداری سیستم های متعدد AV پس از نصب به طور موثر دارند.
