مندستورالعمل نصب

به منظور صرفه جویی در زمان ارزشمند شما، این کتاب راهنما عقل سلیم را معرفی نمی کند

استفاده از لوازم الکتریکی، لطفاً از عقل سلیم استفاده کنید.

قبل از استفاده از دستگاه، لطفاً دستورالعمل های استفاده را با دقت بخوانید تا بتوانید به سرعت

با راه اندازی و استفاده از دستگاه آشنا شوند.

II. مراحل نصب

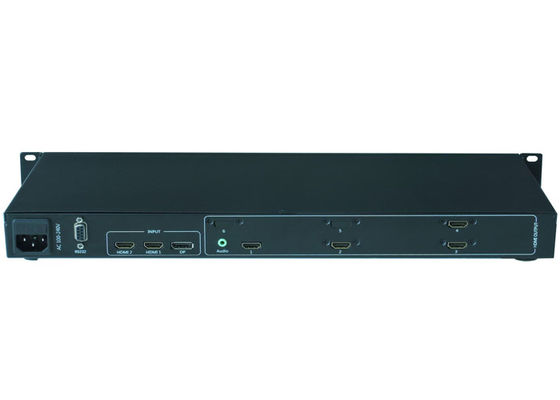

1. اتصال خروجی HDMI از پردازنده جفت به پورت ورودی HDMI از کریستال مایع

واحد نمایش و هر واحد نمایش می تواند به هر پورت خروجی HDMI پردازنده اسپلایس متصل شود.

2. منبع سیگنال را به هر یک از رابط های HDMI1، HDMI2 و DP متصل کنید.

3. اولین بار که شما تنظیم کنترلر دیوار ویدیو، شما نیاز به اتصال به رابط RS232

از کنترل کننده دیوار ویدئو از طریق کابل سریال.

نمودار نصب به شرح زیر است:

برق روشن

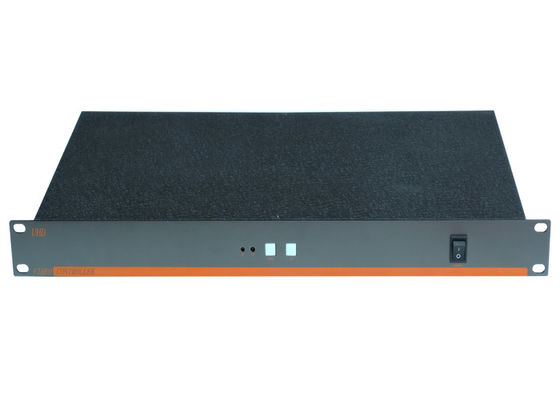

پس از اتصال کابل های فوق، منبع برق 100-240V AC را وصل کنید، سوئیچ قدرت دستگاه را روشن کنید،

چراغ نشان دهنده قدرت قرمز است و دستگاه در حالت کار است.

تنظیمات ارتباطات نرم افزار

اولین استفاده از کنترل کننده دیوار ویدیو 4K نیاز به اشکال زدایی توسط نرم افزار با توجه به ترتیب واقعی

قبل از عیب یابی، نرم افزار کنترل و دستگاه باید به طور عادی ارتباط برقرار کنند.

حالت تنظیمات ارتباطات به شرح زیر است:

پوشه نرم افزار داخل سی دی را باز کنید و آن را به دیسک سخت کامپیوتر کپی کنید، فایل VideoWallcontrol.exe را در داخل باز کنید،

و سپس رابط زیر ظاهر می شود؛
