مبدل 1080P MINI SD / HD / 3G SDI به HDMI با HDMI1.3 HDCP1.1 / 1.2

1.0 مقدمه

مبدل SDI به HDMI اجازه می دهد تا سیگنال های SD-SDI، HD-SDI و 3G-SDI روی نمایشگرهای HDMI/SDI نشان داده شوند.

در حالی که نرخ بیت بالای 2.970 گیگابیت بر ثانیه را تضمین می کند تا سیگنال را سریع و بدون اتلاف انتقال دهد.

برای حرفه ای ها این بدان معنی است که اکنون توزیع و گسترش سیگنال 3G SDI شما آسان تر است

در حالی که به لطف مبدل HDMI داخلی این امکان را به شما می دهد که کار خود را روی نمایشگرهای HDMI نمایش دهید.

علاوه بر این، به لطف طراحی حلقه از طریق 3G-SDI، کاربران می توانند از SDI و SDI لذت ببرند.

HDMI به طور همزمان نمایش داده می شود.

2.0 ویژگی ها

1)عملکرد در 2.970 گیگابیت بر ثانیه، 2.970/1.001 گیگابیت بر ثانیه، 1.485 گیگابیت بر ثانیه، 1.485/1.001 گیگابیت بر ثانیه

و 270 مگابیت بر ثانیه؛

2)پشتیبانی از SMPTE 425M (سطح A و سطح B)، SMPTE 424M،

SMPTE 292M,SMPTE 259M-C.;

3)خروجی حلقه مساوی و دوباره کلاک شده • جاسازی صوتی یکپارچه برای a

حداکثر 8 کانال صوتی 48 کیلوهرتز.

4)تشخیص خودکار حالت ویدئو (3G/SD/HD)؛

5)تبدیل از SMPTE 425M سطح B به سطح A 1080p 50/59.94/

60 4:2:2 10 بیتی.

6)به واحدهای دیگر متصل شوید تا سیگنال خود را در فواصل طولانی گسترش دهید.

7)صفحه نمایش همزمان با سیگنال های SDI و HDMI.

8)پشتیبانی از فواصل انتقال سیگنال تا 300M برای سیگنال های SDI،

200M برای سیگنال های HD و 100M برای سیگنال های 3G.

9)مبدل 1080P MINI SD / HD / 3G SDI به HDMI با HDMI1.3 HDCP1.1/1.2؛

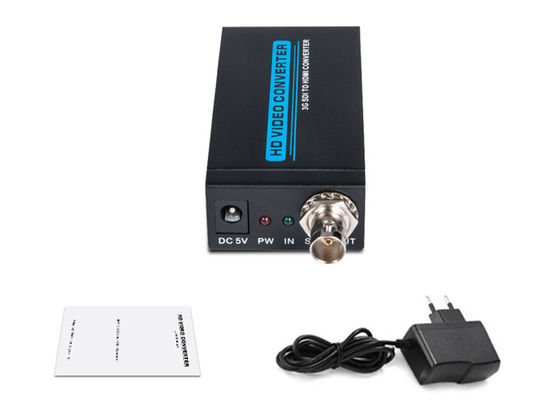

3.0 لوازم جانبی بسته بندی:

قبل از اقدام به استفاده از این دستگاه، لطفاً بسته بندی را بررسی کرده و مطمئن شوید

موارد زیر در کارتن حمل و نقل موجود است:

(1) تبدیل SDI به HDMI-------------------------------1 عدد

(2) آداپتور برق 5 ولت DC---------------------------------------1 عدد

(3) راهنمای کاربر --------------------------------------------- ------1 عدد

4.0 مشخصات

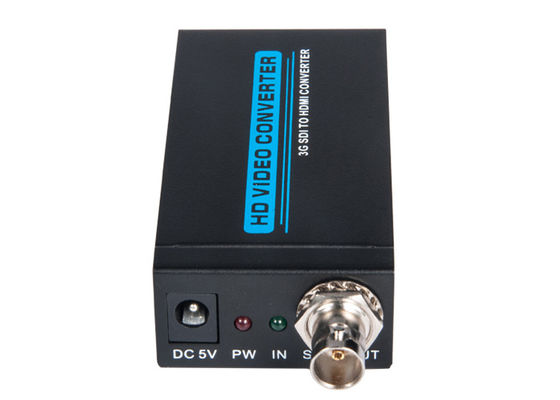

پورت ورودی -----------------------------------------------1 x BNC (SDI/HD-SDI/3G-SDI)؛

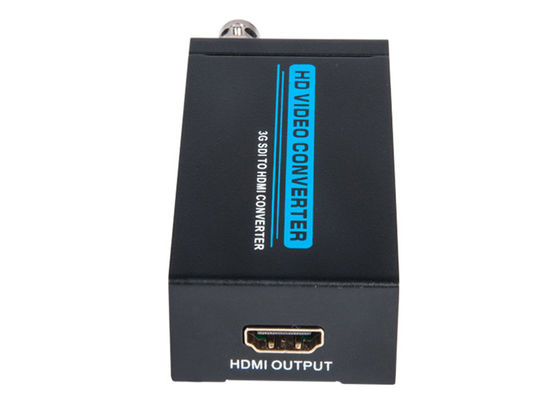

پورت خروجی ----------------------------------------------- ---------------------------1 x HDMI;

نرخ انتقال SDI----------------------2.970 گیگابیت بر ثانیه و 2.970/1.001 گیگابیت بر ثانیه

وضوح ورودی/خروجی------480i، 576i، 720p@50/59.94،60،1080i@50/59.94/60

1080p@23.97/24/25/29.97/30/50/59.94/60;

منبع تغذیه ----------------------------------------------- --------------------------DC 5V;

ESD Protection مدل بدن انسان --------------------±8kV (تخلیه شکاف هوا)

± 4 کیلو ولت (تخلیه تماسی)؛

بعد، ابعاد، اندازه------------------------------------------------- ----82mm x 43.5mm x 23mm.

وزن------------------------------------------------- ------------------------------------150 گرم؛

دمای کار ----------------------------------0°C ~ 40°C / 32°F ~ 104°C F;

دمای نگهداری ------------------------------------20 درجه سانتی گراد ~ 60 درجه سانتی گراد / -4 درجه فارنهایت ~ 140 درجه فارنهایت؛

رطوبت بالا -------------------------------------20 ~ 90% RH (غیر متراکم)؛

مصرف برق (حداکثر)-------------------------------------------- ----------------5W;

نام محصول--------------------1080P MINI SD / HD / 3G تبدیل SDI به HDMI با HDMI1.3 HDCP1.1/1.2.

5.0 اتصال و بهره برداری

5.01 کابل کواکسیال را بین منبع سیگنال SDI و ورودی SDI وصل کنید

مبدل

5.02 کابل HDMI را بین مبدل و صفحه نمایش HDMI وصل کنید.

5.03 آداپتور برق را بین مبدل و پریز وصل کنید.

5.04 منبع تغذیه منبع سیگنال HDMI و صفحه نمایش را باز کنید.انتخاب کنید

پورت های ورودی مربوطه، سپس کار می کند.
