مبدل 1080P MINI HDMI به SD / HD / 3G SDI با HDMI1.3 HDCP1.1 / 1.2

1.0مقدمه

تبدیل MINI HDMI به SDI اجازه می دهد تا سیگنال های HDMI روی صفحه نمایش SDI نشان داده شود و در عین حال از بالا بودن اطمینان حاصل شود.

نرخ بیت 2.970 گیگابیت بر ثانیه برای ارائه سیگنال با وضوح بالا بدون هیچ ضرری.برای حرفه ای ها این به این معنی است

که اکنون تبدیل سیگنال HDMI با وضوح بالا با صدا به SDI برای انتقال از راه دور آسان تر است

و کار خود را روی صفحه نمایش SDI نمایش دهید.

2.0امکانات

***پشتیبانی از HDMI1.3 HDCP1.1/1.2؛

***منبع HDMI را روی صفحه نمایش SDI نشان می دهد.

رابط SDI با نرخ بیت 2.970 گیگابیت بر ثانیه، 2.970/1.001 گیگابیت بر ثانیه کار می کند.

1.485 گیگابیت بر ثانیه، 1.485/1.001 گیگابیت بر ثانیه و 270 مگابیت بر ثانیه؛

***پشتیبانی از زمان‌بندی ورودی HDMI: 480i@59.94، 576i، 720p@50/59.94/60،

1080i@50/59.94/60، 1080p@23.98/24/25/29.97/30/50/59.94/60.;

***تبدیل سیگنال HDMI به SDI:480i/576i به SD-SDI (SMPTE 259M-C، با نرخ بیت 270 مگابیت بر ثانیه)

720p/1080i به HD-SDI (SMPTE 292M، با نرخ بیت 1.485 Gbit/s یا 1.485/1.001 Gbit/s) 1080p تا 3G-SDI

(SMPTE 424M/425M-AB، با نرخ بیت 2.970 گیگابیت بر ثانیه و 2.970/1.001 گیگابیت بر ثانیه).

***پشتیبانی از فاصله خروجی SDI تا 100 متر (3G-SDI)، 200 متر (HD-SDI) یا 300 متر (SD-SDI).

***مبدل 1080P MINI HDMI به SD / HD / 3G SDI با HDMI1.3 HDCP1.1/1.2

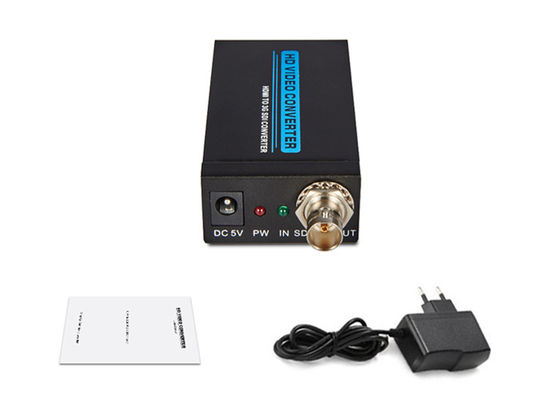

3.0لوازم جانبی بسته بندی:

قبل از اقدام به استفاده از این دستگاه، لطفاً بسته بندی را بررسی کرده و از وجود موارد زیر اطمینان حاصل کنید

در کارتن حمل و نقل:

(1) مبدل MINI HDMI به SD / HD / 3G SDI 1080P -------------------------------1 عدد

(2) آداپتور برق 5 ولت DC---------------------------------------1 عدد

(3) راهنمای کاربر --------------------------------------------- ------1 عدد

4.0مشخصات فنی

پورت ورودی ----------------------------------------------- ----------------------------1 x HDMI;

پورت خروجی---------------------------------------------------------------------- (SDI/HD-SDI/3G-SDI)؛

نرخ انتقال SDI----------------------2.970 گیگابیت بر ثانیه و 2.970/1.001 گیگابیت بر ثانیه

وضوح ورودی/خروجی------480i، 576i، 720p@50/59.94،60،1080i@50/59.94/60

1080p@23.97/24/25/29.97/30/50/59.94/60;

منبع تغذیه ----------------------------------------------- --------------------------DC 5V;

ESD Protection مدل بدن انسان---------------------±8kV (تخلیه شکاف هوا)

± 4 کیلو ولت (تخلیه تماسی)؛

بعد، ابعاد، اندازه------------------------------------------------- ----82mm x 43.5mm x 23mm.

وزن------------------------------------------------- ------------------------------------150 گرم؛

دمای کار ----------------------------------0°C ~ 40°C / 32°F ~ 104°C F;

دمای نگهداری ------------------------------------20 درجه سانتی گراد ~ 60 درجه سانتی گراد / -4 درجه فارنهایت ~ 140 درجه فارنهایت؛

رطوبت بالا -------------------------------------20 ~ 90% RH (غیر متراکم)؛

مصرف برق (حداکثر)-------------------------------------------- ----------------5W;

نام محصول-----------------1080P MINI HDMI به SD / HD / 3G SDI تبدیل با HDMI1.3 HDCP1.1/1.2.

5.0 اتصال و بهره برداری

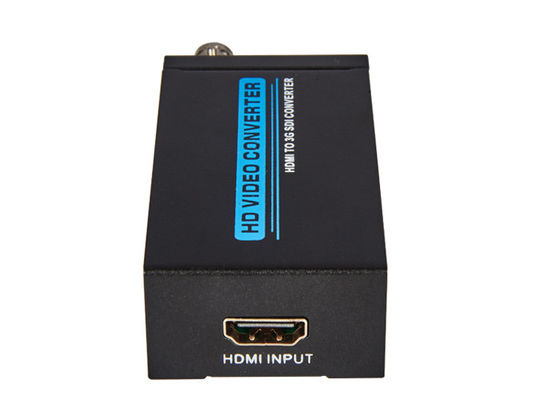

5.01 کابل HDMI را بین منبع سیگنال HDMI و ورودی HDMI وصل کنید

مبدل

5.02 کابل کواکسیال را بین مبدل و صفحه نمایش SDI وصل کنید.

5.03 آداپتور برق را بین مبدل و پریز وصل کنید.

5.04 منبع تغذیه منبع سیگنال HDMI و صفحه نمایش را باز کنید.انتخاب کنید

پورت های ورودی مربوطه، سپس کار می کند.
