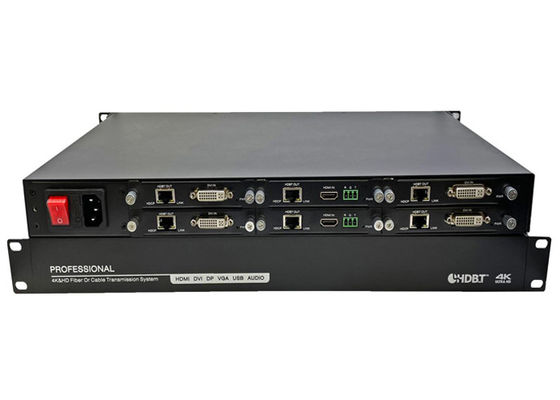

جزئیات محصول:
|
| نام محصول: | Ultra Slim 4K HDMI از طریق HDBaseT 70 متر Exender با 6 پورت خروجی HDBaseT | کانکتور HDBaseT: | RJ45 |
|---|---|---|---|
| فاصله HDBaseT: | 70 متر و 100 متر | پهنای باند: | 10.2 گیگابیت بر ثانیه |
| نسخه HDBaseT: | V1.0 | مشخصات IR: | پشتیبانی از 0 تا 38 کیلوهرتز |
| برجسته کردن: | توسعه دهنده ویدیوی USB 70M,توسعه دهنده ویدیوی USB Unix,توسعه دهنده ویدیوی HD Windows |
||
بررسی اجمالی محصولات:
فرستنده:
①خروجی HDBaseT: با یک کابل CAT5e/6/7 به واحد گیرنده وصل شوید تا تمام سیگنال های داده شامل برق ارسال شود.
(2) IR OUTC به IR Blaster وصل شوید تا سیگنال های IR را به دستگاه هایی که در دید مستقیم IR Blaster قرار دارند ارسال کند.
⑶IR IN: برای گسترش دامنه کنترل IR دستگاهی که از راه دور قرار دارد، به توسعه دهنده IR متصل شوید.مطمئن شوید که کنترل از راه دور مورد استفاده در دید مستقیم IR Extender باشد.
④LED Active HDBaseT: با روشن شدن دستگاه، این LED در هر ثانیه سوسو می‌زند.
⑤LED Link HDBaseT: این LED زمانی روشن می شود که پیوند HDBaseT بین فرستنده و گیرنده برقرار شود.
①HDMI IN: به تجهیزات منبع HDMI مانند پخش کننده DVD یا Blu-ray متصل می شود.
②RS232: از طریق ترمینال RS232 به کابل 9 پین D-Sub برای انتقال دستورات RS-232 به رایانه شخصی یا لپ تاپ متصل شوید.
(3) LED HDCP: وقتی دستگاه فاقد HDCP باشد، این LED سوسو می‌زند، وقتی دستگاه دارای HDCP باشد همیشه روشن می‌شود.
گیرنده:
①HDBaseT IN: با یک کابل CAT5e/6/7 به واحد گیرنده وصل شوید تا تمام سیگنال های داده شامل برق ارسال شود.
② IR OUTC به IR Blaster وصل شوید تا سیگنال های IR را به دستگاه هایی که در دید مستقیم IR Blaster قرار دارند، منتقل کنید.
③ IR IN: برای گسترش دامنه کنترل مادون قرمز دستگاه از راه دور، به توسعه دهنده IR متصل شوید.مطمئن شوید که کنترل از راه دور مورد استفاده در دید مستقیم IR Extender باشد.
④ LED Active HDBaseT: با روشن شدن دستگاه، این LED در هر ثانیه سوسو می‌زند.
⑤ HDBaseT Link LED: این LED زمانی روشن می شود که پیوند HDBaseT بین فرستنده و گیرنده برقرار شود.
⑥ 12 ولت DC: منبع تغذیه 12 ولت DC را به دستگاه وصل کنید و آداپتور را به پریز برق متناوب وصل کنید.
① HDMI OUT: به تجهیزات منبع HDMI مانند پخش کننده DVD یا Blu-ray متصل می شود.
② RS232: از طریق ترمینال RS232 به کابل 9 پین D-Sub برای انتقال دستورات RS-232 به رایانه شخصی یا لپ تاپ متصل شوید.
③ HDCP LED: وقتی دستگاه فاقد HDCP باشد، این LED سوسو می‌زند، زمانی که دستگاه دارای HDCP باشد، همیشه روشن می‌شود.
مشخصات تولید
| عملکرد | تعداد سیگنال ورودی | فرستنده: 6-CH (DVI، HDMI، IR، سوئیچ از راه دور) |
| تعداد سیگنال خروجی | گیرنده: 1CH (DVI، HDMI، IR، سوئیچ از راه دور) | |
| فاصله انتقال |
WLHDB-USB70: 0-70 متر WLHDB-USB100: 0-100 متر |
|
| عملکرد انتقال ویدئو | رابط ورودی ویدئو | HDMI و DVI-I (فقط از سیگنال DVI-D پشتیبانی می کند) |
| رابط خروجی ویدیو | HDMI و DVI-I (فقط از سیگنال DVI-D پشتیبانی می کند) | |
| وضوح | حداکثر پشتیبانی 1080p/1080i/720p/720i/576p/576i/480p/480i 4K×2K | |
| حداکثر نرخ انتقال | 10 گیگابیت بر ثانیه | |
| IR | رابط کنترل از راه دور | پورت صوتی 3.5 میلی متری |
| رابط کنترل از راه دور | سیگنال کنترل از راه دور IR | |
| یو اس بی | پروتکل | فقط از صفحه کلید و ماوس USB پشتیبانی می کند |
| منبع تغذیه | محدوده ولتاژ |
ورودی: AC110V-220V،50/60HZ خروجی: DC9V/1A |
| مصرف برق |
فرستنده: 5 وات گیرنده: 5 وات |
|
| ویژگی ظاهری | اندازه (L×W×H) |
فرستنده: 112.4mm×78.9mm×27.9mm گیرنده: 112.4mm×78.9mm×27.9mm |
| مواد | پوشش فولادی | |
| رنگ | مشکی | |
| محیط عملیاتی | دمای ذخیره سازی | -40-80 درجه سانتیگراد |
| رطوبت نسبی | 0-95٪ (بدون تراکم) | |
| دمای کاری | -15-55 ℃ | |
| نام محصول | Ultra Slim 4K HDMI از طریق HDBaseT 70 متر Exender با 6 پورت خروجی HDBaseT | |
با استفاده از نمودار برنامه:
Ultra Slim 4K HDMI از طریق HDBaseT 70 متر Exender با 6 پورت خروجی HDBaseT
