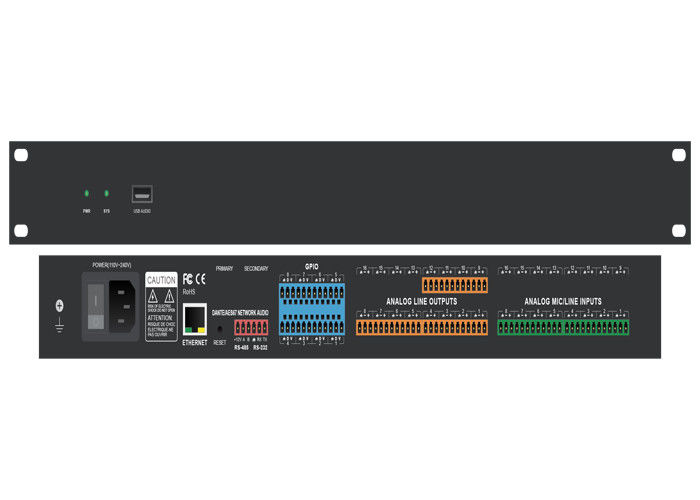

جزئیات محصول:
|
| تعداد کانال های دانته: | 20 | رابط شبکه DANTE: | 20 |
|---|---|---|---|
| برق فانتوم (در هر ورودی): | 48 ولت | پردازش DSP: | Ti 456MHz FLOPS DSP |
| پاسخ فرکانس (20 ~ 20 کیلوهرتز): | ± 0.2dB | نام محصول: | پردازشگر صدا کنترلر دیجیتال پردازشگر صدا Audinate |
| برجسته کردن: | سوئیچ 18 وات HDMI,سوئیچ HDMI هوشمند 18 وات,سوئیچ تقسیم کننده HDMI 8 بیت |
||
شرح:
1. پردازنده پیشرفته دو هسته ای ADI SHARC DSP صنعت، 500 مگاهرتز (3.0 GFLOPS) در هر هسته، ممیز شناور 64 بیتی.
2. معماری کاملا باز، طراحی نرم افزار انعطاف پذیر.
3. تا 8 اسلات کارت ورودی/خروجی.
4. ورودی/خروجی آنالوگ، AEC و کارت USB.
5. کانال های دانته اختیاری از 8x8 تا 64x64.
6. پخش کننده صوتی چند کاناله و ضبط.
7.Support Hot-plug.
8. پشتیبانی از آبشار برای برنامه های کاربردی بزرگ.
9.4x 1000M RJ45 برای انتقال صوتی دانته؛
10.8 x GPIO، RS232 و کنترل RS485.
منبع تغذیه اضافی 11.
12. به روز رسانی سیستم عامل OTA.
اندازه 13.Standard و 1 U 2U;
14.Sound Processor Digital Sound Processor Audinate Controller.
مشخصات :
|
مورد
|
مشخصات فنی |
| حداکثر سطح ورودی | 18dBu |
| حداکثر سطح خروجی | 18dBu |
| سطح خروجی پیش فرض | 0dBu |
| THD+N | <0.003٪*1kHz@+4dBu <0.0035٪ ；1kHz@+10dBm <0.0035٪، 20 هرتز، 20 کیلوهرتز@+ 4dBu |
| پاسخ فرکانس | 20 هرتز-20 کیلوهرتز، +/-0.2 دسی بل |
| در محدوده دینامیکی To Out | 110dB (سمت راست) |
| S/N | -110dB (سمت راست ثبت نشده) |
| محدوده دینامیکی ADC | CS5361 114dB |
| محدوده دینامیکی DAC | CS4382A 114dB |
| DSP | 400 مگاهرتز شناور - نقطه SHARC ADSP-21488 |
| فرکانس نمونه برداری | 48 هزار |
| QE | 24 بیت |
| ذخیره سازی | 32 |
| حالت کنترل | 100M اترنت |
| زبان | انگلیسی |
| دروازه نویز | آره |
| بازخورد | آره |
| سیگنال مولد | آره |
| محدود کننده فشار | 12 کانال مستقل |
| تاخیر انداختن | خروجی 1-4 218ms خروجی 5-8 148ms |
| PEQ قفسه کم قفسه بالا |
16 باند مستقل |
| High Pass/Low Pass بسل باترورث لینک-رایلی |
12 کانال مستقل -6 دسی بل/اکتبر -12 دسی بل/اکتبر -18 دسی بل/اکتبر -24dB/اکتبر -36 دسی بل/اکتبر -48 دسی بل/اکتبر |
| نام محصول | پردازشگر صدا کنترلر دیجیتال پردازشگر صدا Audinate |
3. کاربرد سیستم معمولی:
برنامه دانته:شبکه دانته محدودیت های فضایی را می شکند و دارای طیف گسترده ای از سناریوهای کاربردی است.
این می تواند تمام دستگاه هایی را که از پروتکل Dante پشتیبانی می کنند به یک شبکه محلی متصل کند.با آبشاری 2 DSP،
از دسترسی تا 32 میکروفون آنالوگ و 32 میکروفون دانته پشتیبانی می کند.هر پردازنده این کار را خواهد کرد
میکس خودکار سطح اول را روی میکروفون های خودش انجام می دهد و سپس میکس خودکار سطح دوم انجام می شود
بر روی سیگنال ترکیبی از طریق میکسر خودکار پردازنده اصلی به طوری که میکروفون های بیشتری را بتوان متصل کرد
برای ساخت یک ماتریس اختلاط خودکار بزرگتر.حالت کار اختلاط خودکار دو سطحی می تواند سناریوهای کاربردی عمومی را برآورده کند.
پردازشگر صدا کنترلر دیجیتال پردازشگر صدا Audinate.
