دکوردر KVM چند صفحه ای HD همه در یک دستگاه IP-Based KVM Switch

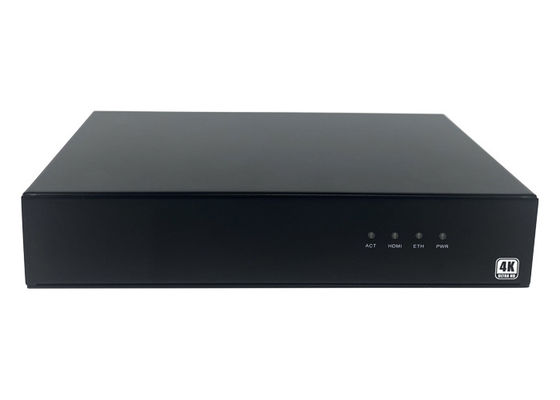

• سی پی یو و لامپ هشدار حد دمای

• پورت HDMI در پانل پشت روشن است پس از ورود سیگنال
• یا نور زمانی است که پورت HDMI OUT پنل پشت به انتهای خروجی متصل می شود.

• پورت شبکه پانل پشت به شبکه گیگابیت پس از روشن شدن متصل می شود

• نور در صورت POE یا 12V

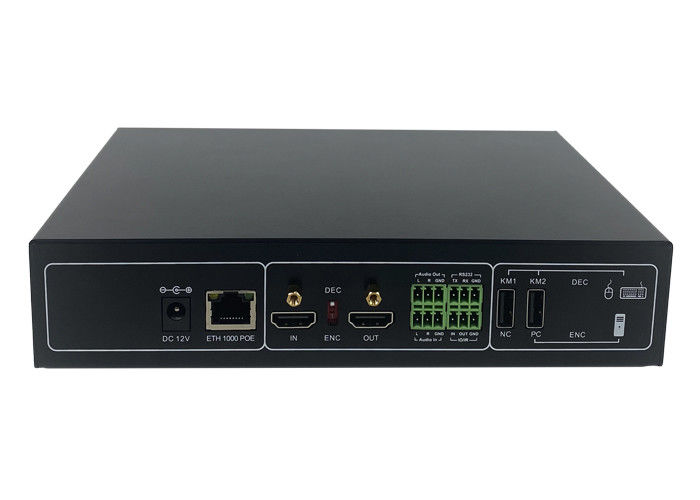

• رابط سر اصلی منبع برق 12 ولت DC، برای اتصال سر منبع برق DC 5.5 * 2.1 و پشتیبان گیری متقابل منبع برق POE شبکه استفاده می شود.

• رابط شبکه گیگابیت، پشتیبانی از منبع تغذیه POE، سوئیچ گیگابیت و پشتیبان گیری متقابل منبع تغذیه POE شبکه. IP پیش فرض کارخانه 192 است.168. * *

HDMI IN

رابط ورودی ویدیو

• برای ورودی ویدئویی HDMI هنگامی که به عنوان یک گره ورودی استفاده می شود استفاده می شود.

• برای رمزگذاری ورودی و رمزگشایی حالت خروجی استفاده می شود
• کد ENC، به عنوان گره ورودی، منبع سیگنال
• این رمزگشایی DEC است، به عنوان گره خروجی، گره صندلی KVM و گره انتقال IPC

HDMI OUT

رابط خروجی ویدیو

• برای سیگنال ورودی زنگ بیرون، زمانی که به عنوان یک گره ورودی استفاده می شود
• استفاده برای اتصال طرف خروجی HDMI به عنوان یک گره خروجی

• 3.5mm رابط 3 پین، برای رابط خروجی صوتی آنالوگ، L کانال چپ است، R کانال راست است، GND زمین است

• 3.5mm 3 پین رابط ورودی صوتی آنالوگ، L کانال چپ، R کانال راست، GND زمین است

• R S232 پورت سریال 3 رابط پین، عملکرد دو طرفه و انتقال مستقیم سمت شبکه، TX برای ارسال، RX برای دریافت، GND برای زمین.

• IR / IO multiplexing 3pin رابط، IR و IO عملکرد هر دو گزینه هستند. IR می تواند دریافت یا ارسال فقط. IO پشتیبانی دریافت یا ارسال. IO دو راه دارد.

• این رابط زمانی که به حالت (ENC) وارد می شود، NC ناقص است.
• هنگامی که خروجی (DEC) حالت KVM، این رابط می تواند ماوس یا صفحه کلید، گره خروجی معمولی متصل، رابط کار نمی کند.

• هنگام ورود به حالت (ENC) ، این رابط PC رابط USB میزبان منبع سیگنال کنترل را دریافت می کند. برای انتقال سیگنال های ماوس و صفحه کلید.
• هنگامی که خروجی (DEC) حالت KVM، این رابط می تواند به ماوس یا صفحه کلید متصل شود، گره خروجی معمولی، رابط کار نمی کند.
