جزئیات محصول:
|
| نرخ انتقال SDI: | 2.970 گیگابیت بر ثانیه، 1.485 گیگابیت بر ثانیه | استاندارد SMPTE: | 425M سطح A و B، 424M، 292M، 259M-C |
|---|---|---|---|
| فاصله کابل SDI: | 3G/HD/تا 100/200 متر با کابل BELDEN 1694A | فاصله کابل HDMI: | 10 متر، 8/12 بیتی |
| مصرف برق: | 5 وات | ابعاد: | 110 میلی‌متر (W)×288 میلی‌متر (D)×32 میلی‌متر (H) |
| وزن: | 750 گرم | جنس شاسی: | فلز |
| برجسته کردن: | مبدل HDMI 2.970 گیگابیت در ثانیه,مبدل HDMI 5 وات,مبدل SDI 1.485 گیگابیت بر ثانیه |
||
مبدل HDMI 2.970 گیگابیت بر ثانیه

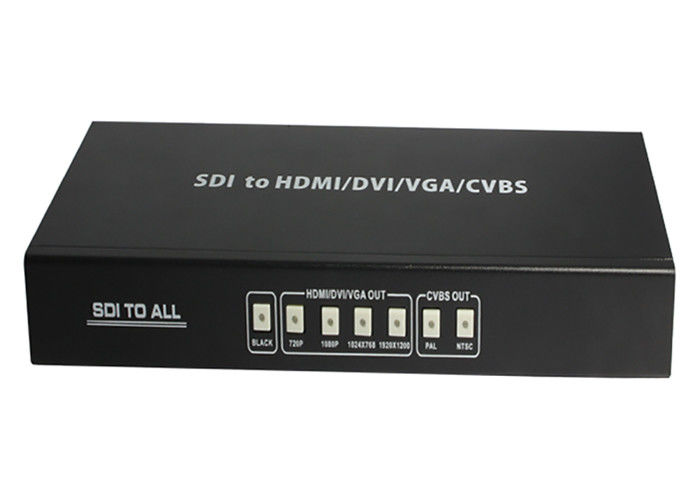

مبدل مقیاس کننده ALL به SDI
1. معرفی
مبدل SDI به ALL Scaler به سیگنال‌های SD، HD و 3G-SDI اجازه می‌دهد بر روی صفحه نمایش پورت HDMI/DVI/VGA/Composite نشان داده شوند.این بدان معناست که اکنون برای حرفه ای ها آسان تر است که سیگنال SDI خود را توزیع و گسترش دهند در حالی که امکان نمایش کار روی این نمایشگرها را می دهند.علاوه بر این، به لطف خروجی‌های صوتی L/R، کاربران می‌توانند فرمت‌های صوتی آنالوگ را تولید کنند، در حالی که طراحی حلقه‌ای 3G-SDI با اجازه دادن به نمایش همزمان محتوا در هر دو نمایشگر پورت SDI و HDMI/DVI/VGA/Composite برای کاربران سودمند است.
2. ویژگی ها
از سیگنال های ورودی SD-SDI، HD-SDI و 3G-SDI با تشخیص خودکار پشتیبانی می کند.
پشتیبانی از خروجی HDMI/DVI/VGA/Composite و SDI (bypass) به طور همزمان.
رابط SDI با نرخ بیت 2.970 گیگابیت بر ثانیه، 2.970/1.001 گیگابیت بر ثانیه کار می کند،
1.485 گیگابیت بر ثانیه، 1.485/1.001 گیگابیت بر ثانیه و 270 مگابیت بر ثانیه؛
پشتیبانی از فاصله ورودی/خروجی SDI تا 100 متر (3G-SDI)، 200
متر (HD-SDI) یا 300 متر (SD-SDI)؛
هر سیگنال SDI را به HDMI/DVI/VGA/Composite مقیاس کنید:
1. زمان بندی HDMI/DVI/VGA: 1280x720,1920x1080,1024x768,1920x1200.
2. فرمت ترکیبی: PAL,NTSC.
پشتیبانی از حالت های ورودی SDI:
1. SD-SDI (SMPTE 259M-C، با نرخ بیت 270 مگابیت بر ثانیه)
2. HD-SDI (SMPTE 292M، با نرخ بیت 1.485 گیگابیت بر ثانیه و 1.485/1.001 گیگابیت بر ثانیه)
3. 3G-SDI (SMPTE 424M/425M-AB، با نرخ بیت 2.970 گیگابیت بر ثانیه و
2.970/1.001 گیگابیت بر ثانیه)
Ø از خروجی سیگنال صفحه سیاه پشتیبانی می کند.
Ø خروجی حلقه برابر و دوباره کلاک شده.
Ø خروجی صوتی جایگزین به آنالوگ 2CH.
محتویات بسته
تبدیل SDI به ALL Scaler 1pcs
آداپتور برق 12 ولت / 2.5 آمپر DC 1 عدد
دفترچه راهنمای عملیات 1 عدد
3. مشخصات
استاندارد SMPTE ......................................425M سطح A و B، 424M، 292M، 259M-C
نرخ انتقال SDI ..................................... 2.970Gbps، 2.970/1.001Gbps، 1.485Gbps،
1.485/1.001Gbps و 270Mbps

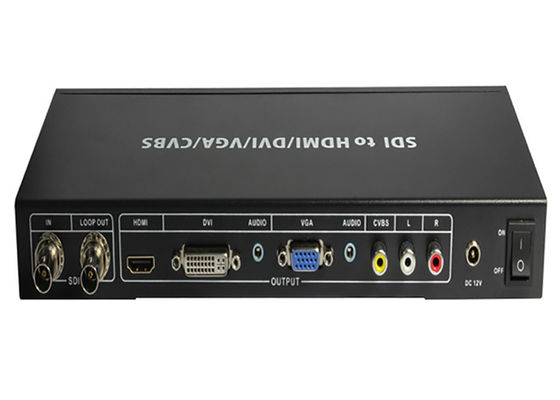

درگاه ورودی ..................................................... ...........1×BNC (SD/HD/3G-SDI)
درگاه خروجی ..................................................... ...........1×BNC (بای پس SD/HD/3G-SDI)،
1×HDMI (کانکتور نوع A)،
1×DVI با صدا
1 x VGA با صدا
1×کامپوزیت با R/L
حفاظت ESD ................................................ .. مدل بدن انسان:
± 8 کیلو ولت (تخلیه شکاف هوا)
± 4 کیلو ولت (تخلیه تماسی)
فاصله کابل SDI ...................................... 3G تا 100 متر (کابل BELDEN 1694A)
HD تا 200 متر (کابل BELDEN 1694A)
SD تا 300 متر (کابل BELDEN 1694A)
ابعاد ................................................ ......... 110 میلی‌متر (W)×288 میلی‌متر (D)×32 میلی‌متر (بالا)
وزن ................................................. ......................750 گرم
جنس شاسی ...................................... ......... فلز
دمای عملیاتی ..................................................... 0 ˚C~40 ˚C/32 ˚F~104˚F
دمای ذخیره سازی................................................ .. −20˚C~60˚C/−4˚F~140˚F
رطوبت نسبی................................................ ........ 20 تا 90% RH (غیر متراکم)
مصرف برق................................................ .........5 وات
