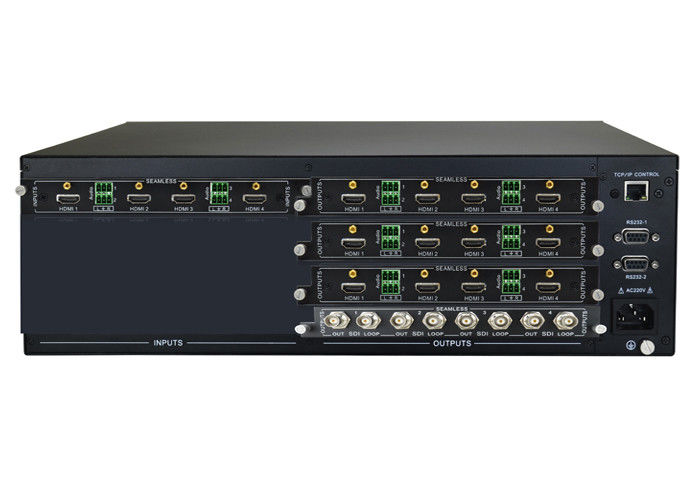

سوئیچر ماتریکس ویدیویی ماژولار 4K UHD با 4 ورودی Hdmi خروجی SDI

سوئیچر ماتریکس ویدیویی ماژولار 4K UHD با 4 ورودی Hdmi خروجی SDI

سوئیچر ماتریکس ویدیوی مدولار 4K UHD با 4 ورودی hdmi، 12 خروجی hdmi و 4 کانال SDI

1. بررسی اجمالی

کارت‌های ورودی ماژولار اختیاری شامل اتصالات زیر می‌شوند: HDMI، DVI، VGA، HDBaseT (با RS232 و دو طرفه باند گسترده IR)،

فیبر نوری و ویدیوی آنالوگ با مقیاس دیجیتال از طریق HD15 (VGA-UXGA، RGBHV، RGBS، RGsB، RsGsBs، ویدیوی کامپوننت، S-Video و

ویدیوی ترکیبی).کارت های خروجی ماژولار شامل اتصالات زیر است: HDMI، SDI، DVI، VGA، HDBaseT و فیبر نوری.

تعبیه صدای استریو بر روی کارت های ورودی HDMI پشتیبانی می شود تا صدای آنالوگ را در سیگنال دیجیتال قرار دهد.می تواند صدای استریو

همچنین با استفاده از کارت های خروجی HDMI یا HDBaseT جاسازی شود.مدیریت پیشرفته EDID منابع را به خروجی فقط صدای استریو محدود می کند.

در حالی که داده های ویدیویی بومی را از نمایشگرهای پیوست شبیه سازی می کند.این سیستم اجازه می دهد تا صدای آنالوگ با ویدیوی دیجیتال جفت شده سوئیچ شود.

حذف نیاز به سوئیچر ماتریس صوتی اضافی.

درپوش دکمه‌های شفاف متن قابل خواندن را در پانل جلویی ارائه می‌کنند که می‌تواند برای هر نصب سفارشی شود.کنترل از طریق IR، RS232، و

TCP/IP طیف گسترده ای از گزینه ها را برای سیستم های کنترل شخص ثالث فراهم می کند.ده ایستگاه از پیش تنظیم قابل برنامه ریزی وسیله ای کارآمد برای پیکربندی فراهم می کند

توزیع ویدئو و صدا برای الگوهای استفاده رایج.

2. امکانات

• وضوح 4K UHD از طریق HDMI و HDBaseT

• اتصالات پشتیبانی شده: VGA، SDI، DVI، HDMI، HDBaseT و فیبر نوری

• پهنای باند بالا تا 10.2 گیگابیت بر ثانیه

• کارت های مدولار ورودی/خروجی را بر اساس قابلیت گسترش اضافه کنید

• سوئیچینگ فوق العاده نقطه ای

• مدیریت پیشرفته HDCP و EDID

• طراحی قابل تعویض داغ

• دکمه های روشن شده را پاک کنید

• کنترل از طریق IR، اترنت و RS-232

• 10 پیش تنظیم جهانی

• ال سی دی پنل جلو برای تعویض و وضعیت

• قفل امنیتی پنل جلو

• محفظه آلومینیومی 3 RU قابل نصب در قفسه

3. مشخصات.

اتصالات I/O:

• ورودی شاسی: 4 عدد کارت ورودی

• خروجی شاسی: 4 عدد کارت خروجی

• پهنای باند برای هر ورودی/خروجی: 340 مگاهرتز (10.2 گیگابیت در ثانیه)

• امپدانس ورودی/خروجی: 75 اهم

• سرعت سوئیچینگ: 200 ثانیه (حداکثر)

• بهره: 0 دسی بل

• حداکثر تاخیر: 5nS (+/- 1nS)

کنترل:

• پورت کنترل سریال: RS-232، کانکتور D زن 9 پین

• تنظیمات پین: 2 = TX، 3 = RX، 5 = GND

• کنترل پنل جلو: دکمه ها

• کنترل TCP/IP از طریق اترنت

عمومی و زیست محیطی:

• جنس: قاب آلومینیومی مشکی رنگ: شاسی قفسه 3 RU

• رطوبت: 10% تا 90%

• دمای کارکرد: 0 تا +40 درجه سانتیگراد (32+ تا 104+ درجه فارنهایت)

• رطوبت عملیاتی 20٪ تا 90٪، غیر متراکم

• دمای نگهداری -10 درجه تا 60+ درجه سانتیگراد (+14 درجه تا +140 درجه فارنهایت)

• رطوبت ذخیره سازی 20٪ تا 90٪، غیر متراکم

• نصب: قابل نصب در قفسه

قدرت، ESD و نظارتی

• منبع تغذیه بین المللی: 110VAC ~ 240VAC, 50/60Hz

• مصرف برق: 135 وات پر مصرف

• حفاظت ESD: 15 کیلو ولت

• نظارتی: CE، RoHs، FCC

• ابعاد قاب: 483x317x133mm (3U)

• وزن حمل و نقل محصول: 7.71 کیلوگرم (17 پوند)

4. استفاده از برنامه:
