16x16 HDCP1.4 سوئیچر ماتریس HDMI RS232 کنترل مادون قرمز از تلویزیون سه بعدی پشتیبانی می کند

16x16 HDCP1.4 HDMI Matrix Switcher RS232 کنترل IR پشتیبانی تلویزیون سه بعدی

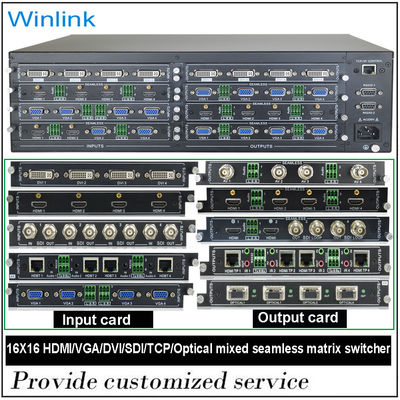

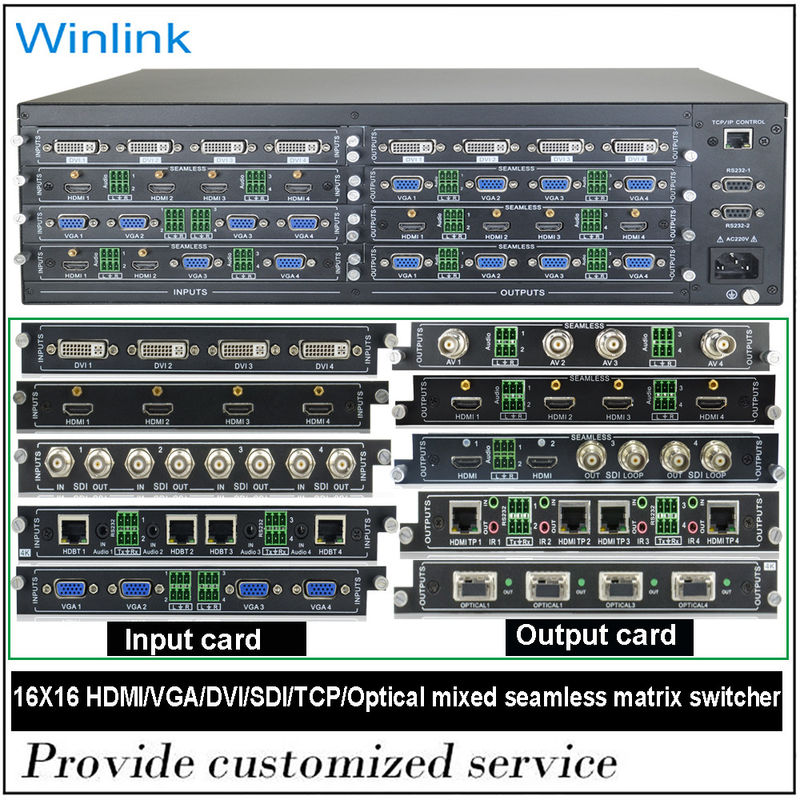

16 × 16 HDMI ماتریکس سوئیچر

Ⅰشرح

WL-1616H یک سوئیچ ماتریکس 16 × 16 HDMI است که یک راه آسان و مقرون به صرفه برای هدایت هر یک از 16 منبع ویدیویی و صوتی HDMI به 16 صفحه نمایش HDMI ارائه می دهد،با یک نمای سریع از تمام اتصالات پورت از طریق پانل جلو LCD یا خروجی HDMI محلی برای پیش نمایش چندین منبع.

WL-1616H دارای سوئیچینگ بی درنگ است که از معماری ماتریس FPGA برای اطمینان از جریان های ویدئویی مداوم، کنترل در زمان واقعی و انتقال سیگنال پایدار استفاده می کند.با یک اسکالر با کارایی بالا، WL-1616H به راحتی رزولوشن های ورودی مختلف را به رزولوشن های نمایش خروجی بهینه تبدیل می کند و به بینندگان بهترین کیفیت ویدیو و تصویر را در تمام صفحه نمایش ها می دهد.این سوئیچ یکپارچه سازی عملکرد دیوار ویدیو با یک گرافیک وب بصری است که به شما اجازه می دهد تا 32 پروفایل اتصال ایجاد کنید که می تواند به طرح های مختلف دیوار ویدیو سفارشی شود.

WL-1616H یک راه حل ایده آل برای برنامه هایی است که نیاز به چندین صفحه نمایش HDMI با چندین منبع HDMI دارد تا به راحتی به چندین مکان مانند ایستگاه های راه آهن ،مکان های رقابت، کازینوها، مراکز کنترل، اتاق های کنفرانس، مراکز لجستیک، مدیریت امنیت و بیشتر.

II. ویژگی ها

1. پشتیبانی از وضوح صفحه نمایش تا 4K x 2K@30Hz,1080P@120Hz، و 1080P 3D@60Hz

2فرمت ویدیویی 3D HDMI 1.4a

حمایت.

3. پشتیبانی از ویدئو 3D از جمله بسته بندی فریم برای تمام فرمت های 3D تا ساعت TMDS 297MHz.

4. از رنگ های عمیق تا 48 بیت در هر پیکسل پشتیبانی می کند.

5پشتیبانی از HDCP 1.4 (INPUT) ، مطابقت با پروتکل HDCP v1.4a (OUTPUT).

6. پشتیبانی از دریافت هر گونه داده های صوتی مطابق با مشخصات HDMI 1.4 مانند تبلیغات L-PCM تا 192kHz، صوتی فشرده ((IEC 61937) ، DSD،DST،DTS و HBR.

7. رنگ سنجی کامل از جمله sYCC601 ، Adobe RGB ، Adobe YCC601 ، xvYCC طیف گسترده رنگ. 3 8. برای فرکانس های ساعت TMDS تا 300MHz کار می کند.

بسته بندی

ماتریس HDMI 1PC

آداپتور برق -------------------------------------------- 1PC

راهنمای عملیات 1PC

کنترل از راه دور

RS232 کابل سریال

IV. مشخصات

1فرکانس پهنای باند:297MHZ[10.2Gbps]

2. پورت های ورودی:16 x HDMI پورت ورودی زنانه

3. پورت های خروجی:پورت های خروجی 16 × HDMI

4منبع برق:DC 12V، 2.5A

5حفاظت از ESD مدل بدن انسان:± 8kV (افزایش شکاف هوا) ± 4kV (افزایش تماس)

6ابعاد (ملی متر):1 15 ((W) X 270 (D) X 45 (H)

7وزن:ز) 900

8دمای کار:0°C ~ 40°C / 32°F ~ 104°F

9دمای نگهداری:-20°C ~ 60°C / -4°F ~ 140°F

10رطوبت نسبی:20 ~ 90% RH (غیر فشرده سازی)

11مصرف برق:(حداکثر) 20W

Ⅴ: استفاده از حوزه های کاربردی:
