جزئیات محصول:
|
| VGA: | رابط HD15 و پیوند با 1 رابط صوتی 3.5 پشتیبانی از 640*480/85HZ تا 1920*1200/60HZ | HDMI: | HDMI 1.4 (HDCP 1.3) DVI 1.0، صدای تعبیه شده HDMI |
|---|---|---|---|
| ویدیو: | شناسایی خودکار STetem از NTSC، PAL و SECAM، پیوند با 1 رابط صوتی 3.5 | یو اس بی: | Standard interface of 2.0,can insert U disk,embed audio; رابط استاندارد 2.0، می تواند دیسک |
| سمعی: | 3.5 رابط صوتی، پشتیبانی از کانال های چپ و راست و استریو، سوئیچ سیگنال AV STnchronously | حالت کنترل: | کلید مادون قرمز |
| منبع تغذیه: | AC: 100 تا 240 ولت | قدرت: | 20 وات |
| ابعاد (1U): | جعبه استاندارد 1U 19 اینچی، 442mm(L)*45mm(H)*242mm(W) | وزن (1U): | 2.5 کیلوگرم |
| پورت ورودی: | پورت ورودی HDMI 1 کاناله | پورت خروجی: | 9 کانال خروجی HDMI |
| برجسته کردن: | کنترلر دیوار تصویری 20 واتی HDMI,کنترل کننده دیوار تصویری HDMI 442 میلی متری,کنترل کننده دیواری HDMI 20 واتی |
||

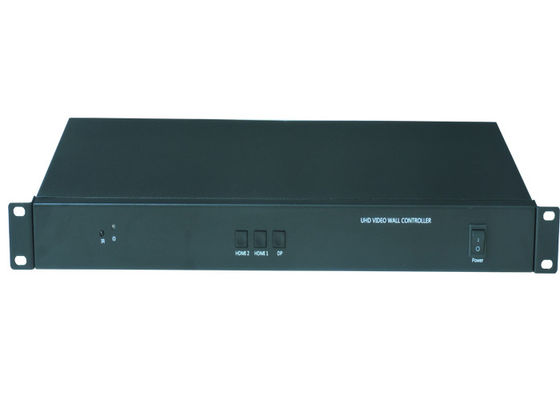

کنترلر دیوار ویدئویی HDMI 20 واتی چند زاویه ای با آزادی هنری
I. دستورالعمل نصب
به منظور صرفه جویی در وقت گرانبهای شما، این راهنما عقل سلیم را معرفی نمی کند
استفاده از وسایل برقی،
لطفاً از عقل سلیم لوازم الکتریکی رایج پیروی کنید. قبل از استفاده از دستگاه،
لطفا عملیات را بخوانید دستورالعمل ها را به دقت به طوری که شما می توانید به سرعت آشنا شوید
با راه اندازی و استفاده از دستگاه.
II.مراحل نصب

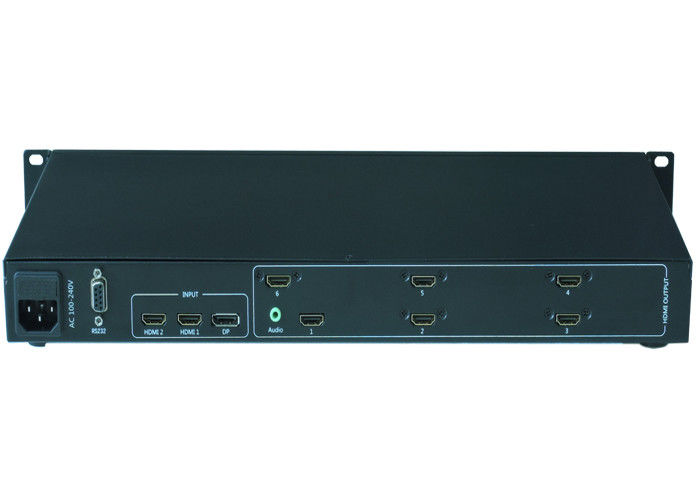

1. خروجی HDMI پردازنده اسپلایسینگ را به پورت ورودی HDMI واحد نمایشگر کریستال مایع وصل کنید.
و هر واحد نمایشگر را می توان به هر پورت خروجی HDMI پردازنده اسپلایسینگ متصل کرد.
2. منبع سیگنالی که قرار است نمایش داده شود را به هر یک از رابط های HDMI1، HDMI2 و DP متصل کنید.
3. اولین باری که کنترلر ویدیو وال را راه اندازی می کنید، باید به رابط RS232 متصل شوید.
کنترلر ویدیو وال از طریق کابل سریال.
نمودار نصب به شرح زیر است:
III.روشن کردن
پس از اتصال کابل های فوق، منبع تغذیه 100-240 ولت AC را وصل کنید.
کلید برق دستگاه را روشن کنید،
چراغ نشانگر قدرت قرمز است و دستگاه در حالت کار است.
Ⅳ.پارامترهای فنی
| نام | مشخصات |
| سیگنال ورودی | |
| VGA |
رابط HD15 و لینک با 1 رابط صوتی 3.5 پشتیبانی از 640*480/85 هرتز تا 1920*1200/60 هرتز |
| HDMI | HDMI 1.4 (HDCP 1.3) DVI 1.0، صدای تعبیه شده HDMI |
| ویدیو | شناسایی خودکار STetem از NTSC، PAL و SECAM، پیوند با 1 رابط صوتی 3.5 |
| یو اس بی |
رابط استاندارد 2.0، می تواند دیسک U را وارد کند، صدا را جاسازی کند. پشتیبانی از ویدئو، تصویر، MP3، TXT |
| سیگنال خروجی | حداکثر 9 خروجی سیگنال HDMI را می توان با وضوح خروجی تا 1920x1080@60HZ سفارشی کرد. |
| رابط HDMI | |
| سمعی | 3.5 رابط صوتی، پشتیبانی از کانال های چپ و راست و استریو، سوئیچ سیگنال AV STnchronously |
| دیگران | |
| حالت کنترل | IR، کلید موردی |
| منبع تغذیه | AC: 100 تا 240 ولت |
| الگوی مشترک | اتصال استاندارد چهارگانه، یک دستگاه مشترک 2 تا 9 سفارشی |
| قدرت | 20 وات |
| اندازه مورد | |
| ابعاد (1U) | جعبه استاندارد 1U 19 اینچی، 442mm(L)*45mm(H)*242mm(W) |
| وزن (1U) | 2.5 کیلوگرم |
| نام محصول | کنترلر دیواری ویدئویی HDMI 20 واتی چند زاویه ای با آزادی هنری |
