جزئیات محصول:
|
| فرستنده: | فرستنده | رابط: | SDI Output(BNC female); خروجی SDI (ماده BNC)؛ HDMI Output(Type A female); خر |
|---|---|---|---|
| محدوده ولتاژ تغذیه: | 7-36 ولت DC | برد انتقال: | 150 متر |
| مصرف برق: | < 6 وات | اندازه: | (L x W x H): 95.4*152.2*26mm |
| فرمت ویدیوی ورودی: | SDI: 3G، HD، و SD-SDI (انتخاب خودکار): HDMI: 525i، 625i، 720p 50/59.94/60، 1080i 50/59.94/60، 1080p2 | عمق رنگ پردازش ویدئو: | RSSI-Blue(5 LEDs); RSSI-آبی (5 LED)؛ Link-Yellow; پیوند-زرد؛ VIDEO-Gr |
| برجسته کردن: | توسعه دهنده بی سیم SDI HDMI,توسعه دهنده بی سیم HDMI 150 متر,توسعه دهنده Wifi HDMI 150 متر |
||

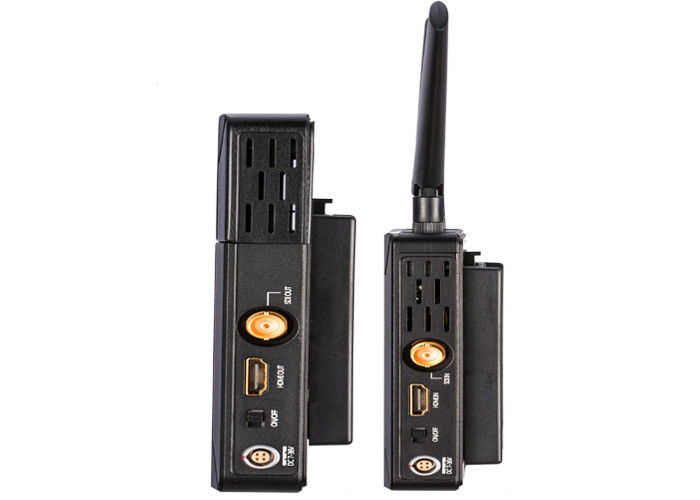

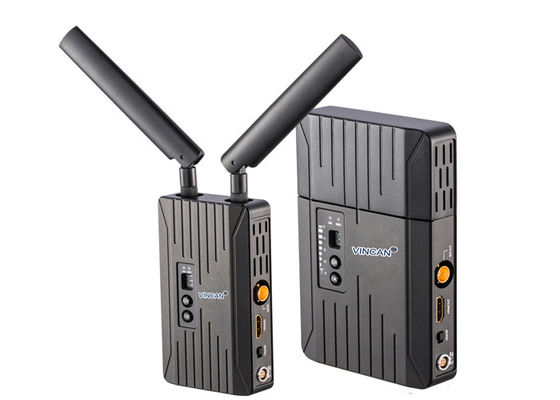

توسعه دهنده بی سیم 150 متری 3G SDI HDMI بدون هیچ گونه تاخیر
PRO150150 متر توسعه دهنده بی سیم WHDI HDMI&3G-SDI بدون هیچ گونه تاخیر
امکانات:
1. سگک باتری سونی F970، مناسب برای نصب و تعویض باتری میدانی.
2. تمام پورت های ورودی و خروجی دارای سطح حفاظت +-8 کیلو ولت ESD (HBM، تخلیه تماس) هستند. Plug & Play - هیچ نرم افزاری مورد نیاز نیست.
3. دوشاخه های برق استاندارد 4 پین LEMO.
4. هر گیرنده RX با TX (فرستنده) منحصر به فرد در کارخانه جفت شده است.
5. مورد فلزی و پلاستیکی صنعتی با خنک کننده و دوام قوی.
6. آنتن جهت دار داخلی RX.
7. نشانگرهای سیگنال برای وضعیت برق بی سیم، وضعیت ویدیو و گیرنده RSSI.
8. کیف حمل سخت آب و شوک را به محصول ارائه می دهد.
مشخصات
|
|
|
/ |
|
SDI: 3G، HD، |
|
|
|
|
|
|
و SD-SDI (انتخاب خودکار): |
|
||
|
|
|
|
|
|
||
|
فرمت خروجی ویدیو |
|
|
|
HDMI: 525i، 625i، |
|
|
|
|
|
|
720p 50/59.94/60، |
|
||
|
|
|
|
|
|
||
|
|
|
|
|
1080i 50/59.94/60، 1080p23.98/24/25 |
|
|
|
|
|
|
|
/29.9/30/50/59.94/60; |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
عمق رنگ پردازش ویدئو |
|
پیوند-زرد؛ ویدئو-سبز |
|
RSSI-آبی (5 LED)؛پیوند-زرد؛ |
|
|
|
|
|
ویدئو-سبز |
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
باند فرکانس |
|
5.1-5.9GHz، قابل تنظیم با چین، |
|
5.1-5.9GHz، قابل تنظیم با چین، |
|
|
|
|
آمریکای شمالی، اروپا و غیره |
|
آمریکای شمالی، اروپا و غیره |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
حالت مدولاسیون |
|
OFDM 16QAM |
|
OFDM 16QAM |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
قدرت انتقال |
|
حداکثر 15dBm |
|
/ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
حساسیت گیرنده |
|
/ |
|
-75dBm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
پهنای باند اشغال شده |
|
20/40 مگاهرتز |
|
20/40 مگاهرتز |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
محدوده دما |
|
0-40 ℃ (دمای کاری)؛ |
|
0-40 ℃ (دمای کاری)؛ |
|
|
|
|
|
-20-60 ℃ (دمای ذخیره سازی) |
|
-20-60 ℃ (دمای ذخیره سازی) |
|
|
|
|
|
|
|
|
|
|
نصب و راه اندازی
1) مطمئن شوید خروجی منبع ویدیوی دوربین سالم است، و مانیتور HD روشن است و به ورودی ویدیو متصل است.
بندر.
2) اطمینان حاصل کنید که 2 آنتن TX نصب شده است.برای نتایج بهینه، آنتن های دوگانه را به شکل "V" تنظیم کنید و خط بدون مانع را حفظ کنید
دید بین فرستنده و گیرندهشکل زیر برای مرجع شما
3) اطمینان حاصل کنید که همه کابل های ورودی، خروجی SDI یا HDMI متصل هستند.
4) اطمینان حاصل کنید که فرستنده و گیرنده هر دو از طریق باتری یا ورودی DC تغذیه می شوند.سپس کلید برق فرستنده و گیرنده را به ترتیب روشن کنید.سپس نشانگر POWER روشن می شود.
5) اطمینان حاصل کنید که فرستنده و گیرنده با فرکانس یکسان تنظیم شده اند.
6) اگر دوربین روشن باشد و ورودی ویدیو درست باشد، نشانگر VIDEO سمت TX روشن می شود.
7) قبل از اینکه RX پیوند بی سیم با TX را تمام کند، نشانگرهای RSSI و نشانگرهای VIDEO خاموش هستند.هنگامی که پیوند بی سیم انجام می شود، نشانگرهای RSSI انجام می شود
ابتدا روشن شود و قدرت سیگنال را نشان دهد.اگر گیرنده ویدیوی بی سیم را به طور معمول از رابط هوا تشخیص دهد، VIDEO
نشانگر روشن خواهد شدقبل از آن، اگر پورت خروجی ویدیوی SDI یا HDMI گیرنده دارای مانیتور HD وصل باشد، OSD را نمایش می دهد.
پیوند اتصال مانند شکل زیر.
8) بسته به قدرت پیوند و شرایط کانال سیگنال، سیستم 20 تا 30 ثانیه برای ساخت پیوند صرف می کند.وقتی لینک بی سیم است
ثابت شده است که چراغ RSSI روشن خواهد شد، که قدرت سیگنال بی سیم فعلی را نشان می دهد، نشانگرهای VIDO روشن می شوند و مانیتور HD متصل
ویدیو و صدا را در زمان واقعی پخش خواهد کرد.
انتخاب فرکانس
سیستم انتقال بی سیم در باند فرکانسی 5.1 تا 5.9 گیگاهرتز کار می کند و می تواند به طور انعطاف پذیر برای سایر باندهای دارای مجوز یا ISM پیکربندی شود.
مناطق مختلف جهانی را در خود جای دهد.پانل جلوی فرستنده دارای دکمه انتخاب فرکانس است (به تصویر زیر مراجعه کنید)، که
حداکثر 4 کانال فرکانس قابل اجرا را ارائه می دهد و حداکثر 4 واحد گیرنده همزمان را پشتیبانی می کند.
