جزئیات محصول:
|
| Resolution: | 4k*2k 60Hz (YUV 4:2:0) | WDM filter: | Integrated 1310nm/1550nm filter |
|---|---|---|---|
| سیگنال های ورودی و خروجی: | سطح TMDS (مطابق با DVI1.0) | ابعاد ماژول (میلی متر): | 59.5lx20.0wx10.5h |
| کانکتور نوری: | اتصال 1 برابر LC | کانکتور برق: | پلاگین HDMI |
| فیبر توصیه شده: | فیبر om3 میلی متر یا فیبر تک حالته | فاصله رو گسترش بده: | 300 متر |
| برجسته کردن: | توسعه دهنده ویدیوی HD 300 متر,توسعه دهنده ویدیوی HD 1310 نانومتری,توسعه دهنده Mini HDMI 1550 نانومتری |
||
1xlc mini 300m HD Video Extender 1310nm 1550nm HDMI پلاگین
1xlc HDMI فیبر Extender 1310/1550nm 300m
ویژگی ها:
***وضوح تا 3840*2160/30Hz (Y: U: V 4: 4: 4) ؛
***وضوح پشتیبانی 3840*2160/30Hz (Y: U: V 4: 2: 0)
***داده های DVI را تا 300 متر بیش از فیبر OM3 MMF یا SMF گسترش داد.
***پشتیبانی از HDCP ؛
***ویژگی قابل جدا شدن با فیبر 1x LC OM3 mm یا فیبر SM ؛
***ماژول ها به اندازه کافی جمع و جور هستند که مستقیماً با اتخاذ شاخه های HDMI به منابع گرافیکی و نمایشگرها وصل شوند.
***شامل دو (2) +5 ولت DC Power برای فرستنده و گیرنده است.
***کانکتور قدرت میکرو USB-B ؛
***امنیت داده ها با انتشار ناچیز RFI/EMI و از دست دادن کیفیت فیلم به دلیل عدم وجود هادی مس.
برنامه ها:
***FPD های دیجیتال ، PDP ها و پروژکتورهای لوازم پزشکی ، AERO ، کنترل ترافیک ، کارخانه و بانک
***FPD ها و پروژکتورهای دیجیتال در اتاق کنفرانس و سالن اجتماعات
***کیوسک با FPD های دیجیتالی که نمایشگرهای گرافیکی با حرکت کامل را از سیستم های از راه دور نشان می دهند
***PDP برای اطلاعات در سایت های عمومی نمایش می دهد
***تابلوهای برجسته در خیابان ها و استادیوم ها
نمودار برنامه:

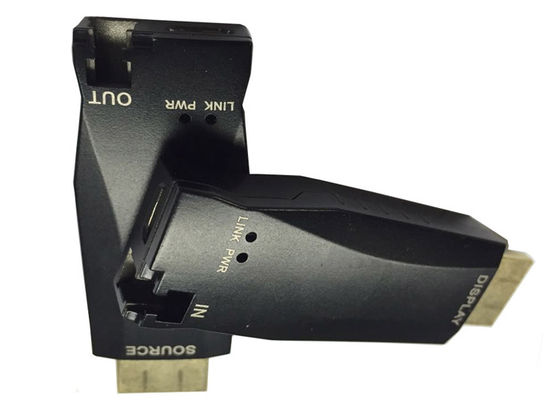

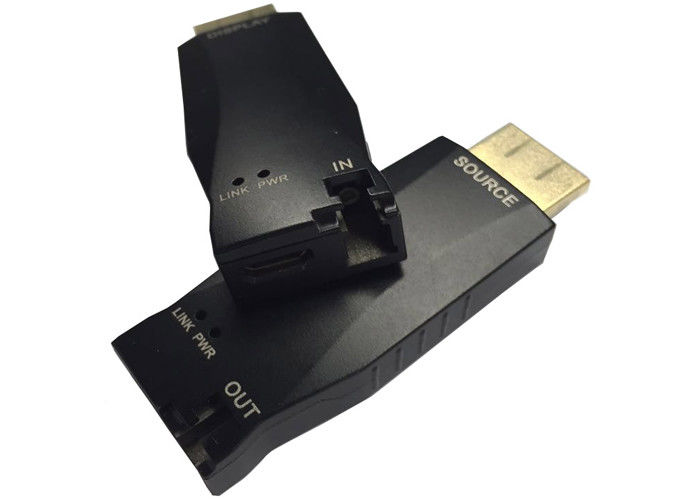

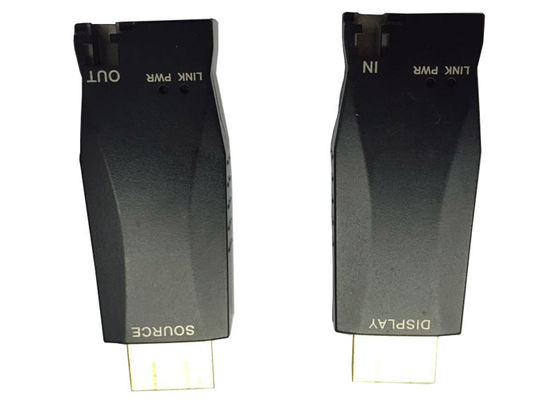

تصویر محصولات:
توضیحات:
ماژول پسوند نوری WLHDMI-304S-TR از ماژول فرستنده و ماژول گیرنده تشکیل شده است که هر یک از آنها دارای اتصالات LC و یک پلاگین HDMI است. کاربران می توانند با انتخاب طول کابل های فیبر نوری با فررول های LC در انتها ، طول تمدید را تصمیم بگیرند. این سیگنال های TMDS گرافیکی را ارائه می دهد تا محدوده پهنای باند معین از الیاف شیشه ای چند حالته OM3 یا الیاف تک حالت قابل گسترش باشد.
The communication between the WLHDMI-304S-T and WLHDMI-304S-R is bidirectional ,the data rate from the –T to –R is 10.2Gb/s with 1310nm, and from the –R to –T is 250Mb/s with1550nm, the 1310nm and 1550nm optical signals are multiplexed to one fiber with a 1310/1550nm WDM filter insider the HDMI گسترش دهنده
WLHDMI-304S HDMI Extender سازگار با HDMI 1.4 استاندارد ، وضوح پشتیبانی IT تا 3840*2016/30Hz (YUV 4: 4: 4) یا 3840*2016/60Hz (YUV 4: 2: 0). این فاصله تا 300 متر از OM3 MMF و SMF پشتیبانی می کند.
گسترش دهنده ها از سه بخش به شرح زیر تشکیل شده اند.
- یک فرستنده ؛ P/N: WLHDMI-304S-T
- یک گیرنده ؛ P/N: WLHDMI-304S-R
- دو آداپتور AC به 110V-240V با خروجی DC 5V 1A
مشخصات فنی
جدیدمشخصات
جدیدمشخصات عمومی
|
|
پارامتر |
مشخصات |
|
وضوح |
4K*2K 30Hz |
3840x2160/30Hz (YUV 4: 4: 4) |
|
4K*2K 60Hz |
3840x2160/60Hz. (YUV 4: 2: 0) |
|
|
اجزای |
دیودهای لیزر در ماژول TX |
لیزر 1310 نیوتن متر FP و پین 1550 نیوتن متر PD |
|
دیودهای عکس در ماژول RX |
لیزر 1550nm FP و پین 1310 نیوتن متر PD |
|
|
فیلتر WDM |
فیلتر یکپارچه 1310nm/1550nm |
|
|
برق |
سیگنال های ورودی و خروجی |
سطح TMDS (مطابق با DVI1.0) |
|
نرخ انتقال داده ها (داده های گرافیکی) |
حداکثر 3.4 گیگابیت بر ثانیه |
|
|
حداکثر فرکانس ساعت پیکسل |
340 مگابایت در ثانیه |
|
|
حداکثر نرخ بیت ویدیویی |
10.3 گیگابایت در ثانیه |
|
|
در پایان خروجی RX کل |
حداکثر 309 PS |
|
|
کانال های بین المللی |
حداکثر 6n |
|
|
نوری |
بودجه برق پیوند |
حداقل 8.5db |
|
مکانیکی |
ابعاد ماژول (میلی متر) |
59.5lx20.0wx10.5h |
|
اتصال |
اتصال نوری |
اتصال 1 برابر LC |
|
اتصال الکتریکی |
پلاگین HDMI |
|
|
فیبر توصیه شده |
فیبر om3 میلی متر یا فیبر تک حالته |
|
|
مسافت گسترش |
300 متر |
|
حداکثر رتبه بندی مطلق
|
پارامتر |
نماد |
حداقل |
حداکثر |
واحد |
|
ولتاژ عرضه |
VCC |
- 0.3 |
+ 6.0 |
حرفهای |
|
ولتاژ ورودی و خروجی |
وین/بیرون |
- 0.3 |
VCC |
حرفهای |
|
دمای عملیاتی |
بالا |
0 |
70 |
درجه سانتیگراد |
|
رطوبت نسبی عملیاتی |
شبه |
5 |
80* |
٪ RH |
|
دمای ذخیره سازی |
TSTO |
- 40 |
+ 85 |
درجه سانتیگراد |
|
رطوبت نسبی ذخیره |
رسان |
5 |
95* |
٪ RH |
شرایط عملیاتی
ماژول فرستنده (تبدیل e-to-oer) ؛ P/N WLHDMI-302S-T
|
|
پارامتر |
نماد |
حداقل |
معمولی |
حداکثر |
واحد |
|
منبع تغذیه |
ولتاژ عرضه |
VCC |
4.5 |
5.0 |
5.5 |
حرفهای |
|
جریان عرضه |
itcc |
جدید |
280 |
320 |
ما |
|
|
اتلاف قدرت |
PRX |
جدید |
1.4 |
1.76 |
حرف |
|
|
رد منبع تغذیه |
PSR |
|
50 |
|
mvp-p |
|
|
TMDS |
بار ورودی داده ها |
رفیق |
|
50 |
|
ω |
|
ولتاژ عرضه گرافیکی |
GVCC |
+ 3.1 |
+ 3.3 |
+ 3.5 |
حرفهای |
|
|
ولتاژ نوسان خروجی یک انتها |
گیسوینگ |
0.4 |
جدید |
0.8 |
حرفهای |
|
|
پیوند نوری |
فرستنده 10.2 گیگابایت در ثانیه |
|||||
|
قدرت خروجی نوری |
پوتین |
-6.0 |
|
0 |
DBM |
|
|
میزان داده ها |
شرح |
|
10.3 |
|
GB/s |
|
|
دریافت طول موج |
λ |
1260 |
1310 |
1360 |
NM |
|
|
با |
با |
3.5 |
|
7 |
DBM |
|
|
Δλ |
|
|
|
2 |
NM |
|
|
گیرنده 250 مگابایت در ثانیه |
||||||
|
دریافت قدرت نوری |
پوتین |
-25 |
|
0 |
DBM |
|
|
میزان داده ها |
شرح |
|
250 |
|
MB/s |
|
|
دریافت طول موج |
λ |
1490 |
1550 |
1610 |
NM |
|
|
سیگنال خوب است |
SDG |
|
|
-25 |
DBM |
|
|
تشخیص سیگنال شکست خورد |
SDF |
-27 |
|
|
DBM |
|
|
بودجه برق پیوند |
PBGT |
9.0 |
|
|
DB |
|
|
کلیر |
توری |
|
|
309 |
PS |
|
ماژول گیرنده ؛ P/N: WLHDMI-302S-R:
|
|
پارامتر |
نماد |
حداقل |
معمولی |
حداکثر |
واحد |
|
منبع تغذیه |
ولتاژ عرضه |
VCC |
4.5 |
5.0 |
5.5 |
حرفهای |
|
جریان عرضه |
IRCC |
جدید |
280 |
320 |
ما |
|
|
اتلاف قدرت |
PRX |
جدید |
1.4 |
1.76 |
حرف |
|
|
رد منبع تغذیه |
PSR |
|
50 |
|
mvp-p |
|
|
TMDS |
بار خروجی داده ها |
رفیق |
|
50 |
|
ω |
|
ولتاژ عرضه گرافیکی |
GVCC |
+ 3.1 |
+ 3.3 |
+ 3.5 |
حرفهای |
|
|
ولتاژ نوسان خروجی یک انتها |
گیسوینگ |
0.4 |
جدید |
0.8 |
حرفهای |
|
|
پیوند نوری |
گیرنده 10.2 گیگابایت در ثانیه |
|||||
|
دریافت قدرت نوری |
پوتین |
-14.5 |
|
0 |
DBM |
|
|
میزان داده ها |
شرح |
|
10.3 |
|
GB/s |
|
|
دریافت طول موج |
λ |
1260 |
1310 |
1360 |
NM |
|
|
سیگنال خوب است |
SDG |
|
|
-14 |
DBM |
|
|
تشخیص سیگنال شکست خورد |
SDF |
-15 |
|
|
DBM |
|
|
بودجه برق پیوند |
PBGT |
8.5 |
|
|
DB |
|
|
کلیر |
توری |
|
|
309 |
PS |
|
|
فرستنده 250 مگابایت در ثانیه |
||||||
|
قدرت خروجی نوری |
پوتین |
-9.0 |
|
-3 |
DBM |
|
|
میزان داده ها |
شرح |
|
250 |
|
MB/s |
|
|
دریافت طول موج |
λ |
1490 |
1550 |
1610 |
NM |
|
|
با |
با |
9 |
|
|
DBM |
|
|
Δλ |
|
|
|
4 |
NM |
|
مشخصات توصیه شده کابل های فیبر نوری
|
پارامترها |
شرایط |
مشخصات |
|
نوع فیبر |
|
فیبر om3 میلی متر یا فیبر SM |
|
ضعف کابل فیبر |
فیبر SM λ = 1310nm |
حداکثر 0.5db/km |
|
فیبر om3 میلی متر λ = 1310nm |
حداکثر 3.5db/km |
|
|
فاصله طولانی مدت |
فیبر SM |
300 متر |
|
فیبر om3 میلی متر |
300 متر |
|
|
چاک |
|
حداکثر 0.4n |
|
ضعف درج |
|
حداکثر 0.5db |
|
کل میرایی نوری |
در پسوند 330 فوت (100 متر) |
حداکثر 1.5dB |
توجه*: برخی از اتصال دهنده های پلاستیکی برای گیره دو اتصال دهنده LC نمی توانند در آن جای بگیرند.
نقاشی
نصب:
توجه: لطفاً Eptic HDMI Extender را مطابق با مرحله زیر نصب کنید ، در غیر این صورت ، گسترش دهنده
نباید کار کند
1. WLHDMI-304S-T را به منبع ویدیو وصل کنید و WLHDMI-304S-R را به
نمایش ؛
2. فیبر را بین WLHDMI-304S-T و WLHDMI-304S-R وصل کنید ،
3. منبع تغذیه خارجی را به WLHDMI-304S-T و WLHDMI-304S-R وصل کنید.
4 را از قدرت به سیستم استفاده کنید.
