جزئیات محصول:
|
| سازگاری HDMI: | HDMI 2.0 | انطباق با HDCP: | HDCP 2.2 / HDCP 1.4 |
|---|---|---|---|
| پهنای باند ویدئو: | 18 گیگابیت بر ثانیه | کیفیت ویدیو: | تا 4K60Hz 4:4:4 |
| فضای رنگی: | RGB / YCbCr 4:4:4، YCbCr 4:2:2/4:2:0، YUV 4:4:4 | حفاظت esd: | مدل بدن انسان - ± 8 کیلو ولت (تخلیه شکاف هوا) و ± 4 کیلو ولت (تخلیه تماسی) |
| مسکن: | محفظه فلزی | رنگ: | سیاه |
| ابعاد: | فرستنده / گیرنده: 61mm [W] x 88mm [D] x 18mm [H] | وزن: | فرستنده: 160 گرم، گیرنده: 155 گرم |
| منبع تغذیه: | ورودی: AC 100 - 240V 50/60Hz خروجی: DC 12V/1A | مصرف برق: | 3.84 وات |
| برجسته کردن: | توسعه دهنده ویدیو HD 18 گیگابیت بر ثانیه,توسعه دهنده ویدئو HDMI2.0 HD,توسعه دهنده HDMI 18 گیگابیت بر ثانیه از طریق CAT |
||

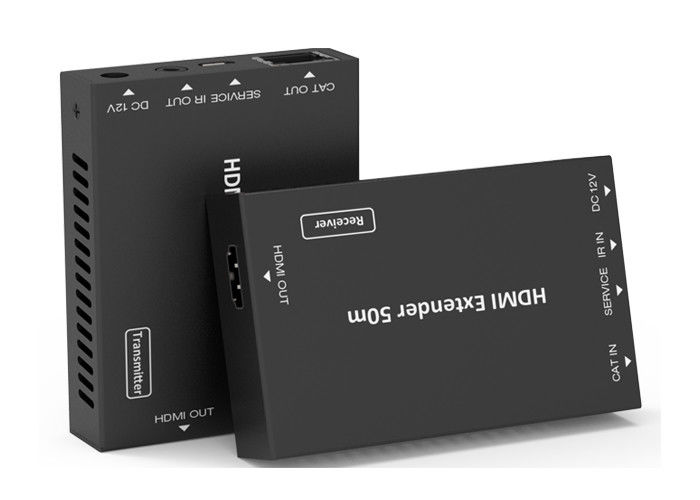

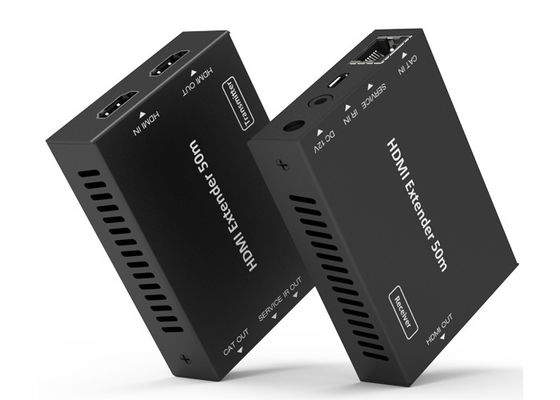

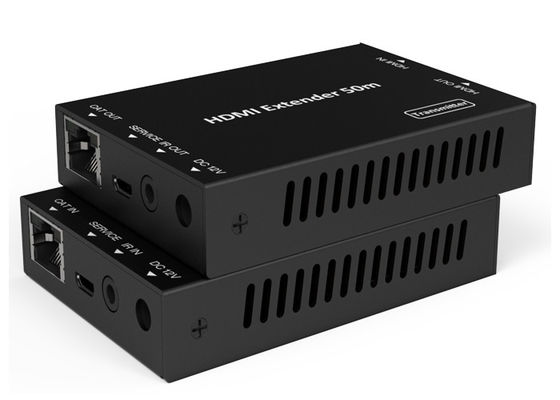

18Gbps HD Video Extender 50 متر HDMI Over CAT Metal Enclosure
HDMI 18 گیگابیت بر ثانیه روی CAT Extender 50 متری
1. معرفی
توسعه دهنده HDMI 18 گیگابیت بر ثانیه می تواند سیگنال ویدیویی / صوتی با کیفیت بالا را گسترش دهد و IR یک طرفه، و فاصله بین ترانس تا 164 فوت / 50 متر استمیتر و گیرنده روی یک کابل Cat5e/6.از وضوح تا 4K2K@60Hz 4:4:4، 18Gbps و HDCP 2.2.علاوه بر این، توسعه دهنده equi استدارای گذرگاه IR یک طرفه است که امکان کنترل منبع و یکی را فراهم می کند خروجی حلقه HDMI
توسعه دهنده شامل دو واحد است: واحد فرستنده و واحد گیرنده.ترانسواحد میتر وظیفه گرفتن سیگنال ورودی HDMI را بر عهده دارد و سیگنال را حمل می کند از طریق یک کابل Cat6 مقرون به صرفه و انتشار سیگنال های کنترل IR.گیرنده واحد مسئول دریافت سیگنال HDMI و انتقال کنترل IR است علامت.
توسعه دهنده راحت ترین راه حل را برای پسوند HDMI بیش از یک ارائه می دهد تک Cat5e/6 با قابلیت مسافت طولانی و راه حلی عالی برای هر برنامه
2. ویژگی ها
☆ سازگار با HDMI 2.0، HDCP 2.2 / HDCP 1.4 و DVI 1.0
☆ از پهنای باند 18 گیگابیت در ثانیه پشتیبانی می کند
☆ پشتیبانی از وضوح تصویر ورودی و خروجی تا 4k2k@60Hz 4:4:4، گسترش می یابد
فاصله تا 164 فوت / 50 متر
☆ از یک خروجی حلقه HDMI پشتیبانی می کند
☆ از عبور IR یک طرفه پشتیبانی می کند
☆ از عملکرد HDR پشتیبانی می کند
☆ از عملکرد PoC (Power over Cable) پشتیبانی می کند، به این معنی که هر یک از فرستنده ها
یا گیرنده با آداپتور برق 12 ولت/1 آمپر تغذیه می شود، دیگری این کار را نمی کند
نیاز به منبع تغذیه دارد.)
☆ از عملکرد کپی خودکار EDID پشتیبانی می کند
☆ طراحی فشرده برای نصب آسان و انعطاف پذیر.
3. محتویات بسته
① توسعه دهنده 1× HDMI 18 گیگابیت بر ثانیه (فرستنده)
② توسعه دهنده 1× HDMI 18 گیگابیت بر ثانیه (گیرنده)
③ 1× کابل IR Blaster (1.5 متر)
④ کابل گیرنده IR 1× 20 ~ 60 کیلوهرتز (1.5 متر)
⑤ آداپتور برق قفل کننده 1× 12V/1A
⑥ 4× گوش های نصب
⑦ 1× راهنمای کاربر
4. مشخصات
| فنی | ||
| سازگاری HDMI | HDMI 2.0 | |
| انطباق با HDCP | HDCP 2.2 / HDCP 1.4 | |
| پهنای باند ویدئو | 18 گیگابیت بر ثانیه | |
| کیفیت ویدیو | تا 4K60Hz 4:4:4 | |
| فضای رنگی | RGB / YCbCr 4:4:4، YCbCr 4:2:2/4:2:0، YUV 4:4:4 | |
| عمق رنگ |
8/10/12 بیت (1080P60Hz، 4K30Hz، 4K60Hz YCbCr 4:2:2/4:2:0) 8 بیت (4K60Hz 4:4:4) |
|
| فرمت های صوتی HDMI |
LPCM 2.0/2.1/5.1/6.1/7.1، دالبی دیجیتال، دالبی TrueHD، Dolby Digital Plus (DD+)، DTS-ES، DTS HD Master، DTS HD-HRA، DTS-X |
|
| حفاظت ESD | مدل بدن انسان - ± 8 کیلو ولت (تخلیه شکاف هوا) و ± 4 کیلو ولت (تخلیه تماسی) | |
| اتصالات | ||
| فرستنده |
ورودی: 1 x HDMI نوع A [19 پین زن] 1x SERVICE [Micro USB، پورت به‌روزرسانی] خروجی ها: 1 x HDMI نوع A [19 پین زن] 1x IR OUT [مینی جک استریو 3.5 میلی‌متری] 1x CAT OUT [RJ45، ماده 8 پین] |
|
| گیرنده |
ورودی: 1x IR IN [3.5 میلی‌متری استریو مینی جک] 1 x CAT IN [RJ45، ماده 8 پین] 1x SERVICE [Micro USB، پورت به‌روزرسانی] خروجی ها: 1 x HDMI نوع A [19 پین زن] |
|
| مکانیکی | ||
| مسکن | محفظه فلزی | |
| رنگ | مشکی | |
| ابعاد |
فرستنده / گیرنده: 61mm [W] x 88mm [D] x 18mm [H] |
|
| وزن | فرستنده: 160 گرم، گیرنده: 155 گرم | |
| منبع تغذیه |
ورودی: AC 100 - 240 ولت 50/60 هرتز خروجی: DC 12V/1A |
|
| مصرف برق | 3.84 وات | |
| دمای عملیاتی | 32 - 104 درجه فارنهایت / 0 - 40 درجه سانتیگراد | |
| دمای ذخیره سازی | -4 - 140 درجه فارنهایت / -20 - 60 درجه سانتیگراد | |
| رطوبت نسبی | 20 - 90٪ RH (بدون تراکم) | |
| وضوح / فاصله | 4K60 - فوت / متر | 4K30 / 1080P - فوت / متر |
| CAT5e | 164 فوت / 50 متر | 164 فوت / 50 متر |
| CAT6/6a/7 | 197 فوت / 60 متر | 230 فوت / 70 متر |
| ورودی/خروجی HDMI | 10 فوت / 3 متر | 30 فوت / 10 متر |
| استفاده از کابل "High Speed HDMI Premium" به شدت توصیه می شود. | ||
5. کنترل عملیات و توابع
5.1 پانل فرستنده
| عدد | نام | شرح عملکرد |
| 1 | خروجی HDMI | پورت خروجی حلقه HDMI، با کابل HDMI به دستگاه نمایشگر HDMI مانند تلویزیون یا پروژکتور متصل شوید. |
| 2 | ورودی HDMI | پورت ورودی HDMI، با یک کابل HDMI به دستگاه منبع HDMI مانند پخش کننده DVD یا PS4 متصل شوید. |
| 3 | گربه بیرون | با کابل CAT6 به پورت CAT IN در انتهای گیرنده متصل شوید. |
| 4 |
شاخص توان لامپ (سبز) |
با روشن شدن فرستنده، لامپ روشن می شود. |
| 5 |
سیگنال داده لامپ نشانگر (نارنجی) |
زمانی که فرستنده و گیرنده سیگنال ارسال کنند، لامپ روشن می شود. |
| 6 | پورت خدمات | برای استفاده به روز رسانی سیستم عامل |
| 7 | IR OUT | به کابل IR Blaster باند پهن وصل شوید.سیگنال IR از درگاه IR IN گیرنده است. |
| 8 | DC 12 ولت |
منبع تغذیه DC 12V/1A را به دستگاه وصل کنید و آداپتور را به پریز برق متناوب وصل کنید. (توجه داشته باشید:توسعه دهنده از عملکرد PoC پشتیبانی می کند، به این معنی که فرستنده یا گیرنده توسط آداپتور برق 12 ولت/1 آمپر تغذیه می شود، دیگری نیازی به منبع تغذیه ندارد.) |
5.2 پنل گیرنده
| عدد | نام | شرح عملکرد |
| 1 | خروجی HDMI | پورت خروجی HDMI، با کابل HDMI به دستگاه نمایشگر HDMI مانند تلویزیون یا پروژکتور متصل شوید. |
| 2 | گربه در | با کابل CAT6 به پورت CAT OUT در انتهای فرستنده متصل شوید. |
| 3 |
شاخص توان لامپ (سبز) |
با روشن شدن گیرنده لامپ روشن می شود. |
| 4 |
سیگنال داده لامپ نشانگر (نارنجی) |
زمانی که فرستنده و گیرنده سیگنال ارسال کنند، لامپ روشن می شود. |
| 5 | پورت خدمات | برای استفاده به روز رسانی سیستم عامل |
| 6 | IR IN | به کابل گیرنده IR باند پهن وصل کنید.سیگنال IR به پورت IR OUT فرستنده ارسال می شود. |
| 7 | DC 12 ولت |
منبع تغذیه DC 12V/1A را به دستگاه وصل کنید و آداپتور را به پریز برق متناوب وصل کنید. (توجه: توسعه دهنده از عملکرد PoC پشتیبانی می کند، به این معنی که فرستنده یا گیرنده توسط آداپتور برق 12 ولت/1 آمپر تغذیه می شود، دیگری نیازی به منبع تغذیه ندارد.) |
5.3 تعریف پین IR
تعریف گیرنده IR و پین Blaster به شرح زیر است:
در زیر نمودار سیستم IR در مورد روش استفاده از کابل IR ارائه شده است.
6. مثال کاربردی
