جزئیات محصول:
|
| نام محصول: | کنترلر دیواری تصویری 7U 4x4 3x4 2x2 3x3 DVI VGA SDI HDMI 16 Ch خروجی 18 Ch ورودی | ورودی ها: | ورودی 18 Ch X HDMI، DVI (1x)، HDMI (1x)، VGA (1x)، SDI (1x)، 1 پورت ورودی X4K HDMI |
|---|---|---|---|
| خروجی ها: | 16 کانال درگاه خروجی HDMI | وضوح ورودی: | XGA/SXGA/SXGA+/UVGA/WUXGA/1080p و غیره، سازگار با وضوح فوق العاده بالا سفارشی |
| نرم افزار کنترل سیستم: | نرم افزار کنترل اختصاصی Application Pro | قدرت: | منبع تغذیه دوگانه 100AC ~ 240 VAC، 50/60 هرتز، حالت کار منبع تغذیه قابل تعویض داغ، قابل اعتمادتر، قد |
| برجسته کردن: | کنترلر دیوار تصویری SDI HDMI,کنترلر دیوار تصویری HDMI 7U,کنترلر دیوار تصویری HDMI 7U |
||

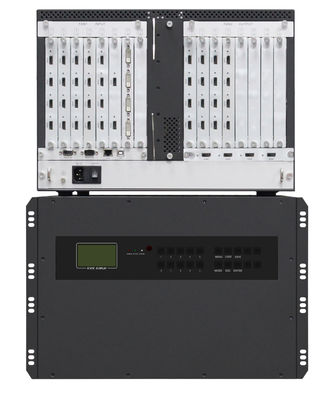

کنترلر دیواری تصویری 7U 4x4 3x4 2x2 3x3 DVI VGA SDI HDMI 16 Ch خروجی 18 Ch ورودی
کنترلر HDMI Video Wallمقدمه:
| نوع | مورد | پارامترهای جزئیات | ||||
| شاسی | 1 U | 2U | 3.5 u | 7U | 12.5U | |
| برد کنترل | 1 | 1 | 1 | 1 | 1 | |
| شکاف های توسعه | 1 | 1 | 3 | 1 | 1 | |
| اسلات کارت ورودی/خروجی | 2 | 4 | 8 | 16 | 36 | |
| وزن | 8.5 کیلوگرم | 11 کیلوگرم | 18 کیلوگرم | 31.5 کیلوگرم | 49 کیلوگرم | |
| ابعاد (L)*(W)* (H)cm | 58*45*21 | 60*54*20 | 62*63*30 | 60*54*47 | 63*59*74 | |
| کارت هیئت مدیره | کارت ورودی | کارت های ورودی مختلف را می توان به صورت دلخواه ترکیب کرد: کارت برد DVI-I (پشتیبانی از compositevideo، DVI، HDMIL، کامپوننت، VGA)، کارت ورودی 4K، کارت SDI، ورودی IP.- هیئت STD، هیئت انتشار اطلاعات و غیره | ||||
| کارت خروجی | کارت HDMI (صدای داخلی)، کارت HDMI (صوت داخلی + پورت صوتی 3.5 میلی متری) | |||||
| کنترل | روش ارتباطی | پشتیبانی از کنترل شبکه TCP و کنترل پورت سریال.پشتیبانی از حلقه های RS232 و RS485 | ||||
| کنترل CMS | نرم افزار DIMP | |||||
| کنترل BS | بدون نیاز به نصب نرم افزار مشتری | |||||
| کنترل کراس پلتفرم | پشتیبانی از ویندوز، IOS MACOS، Android، Linux | |||||
کنترلر دیوار ویدیویی HDMI با استفاده از فیلدهای برنامه:
ویژگی های اصلی:
1. حالت POP Picture Out Picture:سیگنال های چندگانه یا جزئی به صورت تمام صفحه یا صفحه نمایش جزئی نمایش داده می شوند
در هر شکل مستطیلی، یک پنل می تواند حداکثر 4 پنجره ویدیویی ایجاد کند.
شکل 2.2 حالت کاشی POP
2. یک صفحه نمایش می تواند حداکثر 16 پنجره ویدیویی ایجاد کند:در همان صفحه نمایش، می توانید 4 ناحیه CBD را تنظیم کنید،
هر CBD می تواند 4 پنجره باز کند، یعنی یک صفحه حداکثر می تواند 16 پنجره ایجاد کند.
3. حالت PIP:از یک عکس خاص به عنوان پس زمینه استفاده کنید.سایر ویندوزهای ویدیویی حالت کاشی را اتخاذ می کنند.
4. حالت همپوشانی:از یک کانال خاص به عنوان پس زمینه استفاده کنید، کانال های دیگر نیز نمایش داده می شوند
روی صفحه نمایش با قسمت همپوشانی نامرئی.
5.مقیاس بندی و موقعیت یابی:اندازه مقیاس پذیر است و موقعیت قابل تنظیم است.
6. فناوری محافظ لبه:تحت فن آوری سنتی اتصال، هنگامی که با دیوار ویدئویی مواجه می شوید
متشکل از پروژکتور عقب، پنل تلویزیون، LCD/PDP یا DLP، CRT، زیرا تصاویر آنها پس از اتصال به یکدیگر متصل می شوند.
تقسیم شده و نمایشگرهای مجاور به دلیل شکاف ها، تصویر کلی نمی توانند لبه برش را نشان دهند
غیر طبیعی خواهد شد.
از طریق تنظیم دقیق پیکسل و سیگنال لبه به طور خودکار گسترش می یابد، قسمت لبه را پوشش می دهد
برای دستیابی به یک دید طبیعی و شهودی محافظت می شود.در حین اشکال زدایی، کاربران فقط باید ورودی را وارد کنند
نرم افزار کنترل مقدار اندازه واحد نمایشگر و مقدار تقریبی عرض لبه پشتی،
به طور خودکار محدوده محافظ مورد نیاز را محاسبه می کند و ماسک را با تکنیک های منحصر به فرد ما انجام می دهد.
7. فناوری تنظیم دقیق لبه:تنظیمات را روی تک پیکسل لبه صفحه نمایش از طریق اتصال انجام دهید
عملکرد نرم افزار کنترل به منظور رسیدن به اتصال بدون درز.این تکنیک برای طرح ریزی از جلو مناسب است،
طرح ریزی عقب، صفحه نمایش DLP و غیره.
8. حالت های تعریف شده توسط کاربر:ما عملکرد حالت های قابل تخصیص فراوان را ارائه می دهیم، 30 حالت داخلی تعریف شده توسط کاربر وجود دارد،
و بسیاری از حالت های اختصاص داده شده توسط کاربر خارجی و پنل لمسی پشتیبانی شده مانند Crestron.
9. تنظیم پارامترهای تصویر (توازن سفیدی / روشنایی / کنتراست / اشباع):
هنگامی که کالا از کارخانه خارج می شود، همه پارامترها به عنوان حالت استاندارد تنظیم می شوند، کاربران می توانند تنظیم کنند
آن را با توجه به نیاز واقعی.به عنوان مثال، کاربر می تواند تراز سفیدی هر خروجی را تنظیم کند
تراز سفیدی جامع دیوار تلویزیون/دیوار اتصالی تلویزیون را تا حد امکان به حالت عالی برساند.
10. نمایش آرم پس زمینه (نیاز سفارشی):در دسترس به عنوان نمایش آرم پس زمینه،
با توجه به تقاضای مشتری، ما تصاویر بخش بندی را در رابط های مربوطه ذخیره خواهیم کرد،
آرم پس زمینه را می توان به یک تصویر کامل تبدیل کرد، هر آرم پس زمینه روی صفحه را می توان فعال کرد
یا غیرفعال شده و در صورت نیاز می توان آن را آزادانه تعویض کرد.
استفاده از اپلیکیشن:
کنترلر دیواری تصویری 7U 4x4 3x4 2x2 3x3 DVI VGA SDI HDMI 16 Ch خروجی 18 Ch ورودی
