جزئیات محصول:
|
| سازگاری HDMI: | HDMI 1.4 | انطباق با HDCP: | HDCP 1.4 |
|---|---|---|---|
| پهنای باند ویدئو: | 4.95 گیگابیت بر ثانیه | وضوح تصویر: | حداکثر تا 1920×1080P@60Hz |
| عمق رنگ: | 8 بیتی | فضای رنگی: | RGB، YCbCr 4:4:4، YCbCr 4:2:2 |
| فرمت های صوتی آنالوگ: | LPCM2.0 44.1KHz 48KHz | حفاظت ESD: | مدل بدن انسان: ±8kV (تخلیه شکاف هوا)، ±4kV (تخلیه تماسی) |
| پورت های ورودی: | 4x HDMI نوع A [19 پین زن] 1x SEVICER [Micro USB، درگاه به‌روزرسانی] | پورت های خروجی: | 1 x HDMI نوع A [19 پین زن] 1 x VGA [VGA-D] 1 x صدا [3.5 میلی‌متری مینی جک استریو] |
| مسکن: | محفظه فلزی | رنگ: | مشکی |
| ابعاد: | 185mm (W)×111.8mm (D)×21mm (H) | وزن: | 500 گرم |
| منبع تغذیه: | ورودی: AC100~240V 50/60Hz، خروجی: DC12V/1A (استانداردهای ایالات متحده / اتحادیه اروپا، دارای گواهینا | مصرف برق: | 5.28 وات (حداکثر) |
| دمای عملیاتی: | 0°C ~ 40°C / 32°F ~ 104°F | دمای ذخیره سازی: | -20 درجه سانتی گراد ~ 60 درجه سانتی گراد / -4 درجه فارنهایت تا 140 درجه فارنهایت |
| رطوبت نسبی: | 20 تا 90% RH (غیر متراکم) | ||
| برجسته کردن: | 4x1 Multiviewer, Quad 4x1 Multiviewer, Multiviewer HDMI 4x1,Quad 4x1 Multiviewer,Multiviewer HDMI 4x1 |
||
HDMI Quad 4x1 Multiviewer حداکثر وضوح تصویر 1920×1080P 60Hz
HDMI 4×1 چهار مولتی نمایشگر
1. معرفی
نمایشگر چهارگانه 4×1 با کارایی بالا از چهار مسیر پشتیبانی می کند که محتوای ورودی HDMI با وضوح بالا به طور همزمان روی یک صفحه HDMI و یک صفحه VGA نمایش داده شود.از خروجی صوتی آنالوگ پشتیبانی می کند که می توان منبع ورودی مختلف را انتخاب کرد.از پنج حالت نمایش چند نمایشی پشتیبانی می کند.وضوح خروجی قابل تنظیم است و حداکثر تا 1920×1080@60 هرتز را پشتیبانی می کند.محصول را می توان از طریق دکمه پنل جلویی و کنترل از راه دور کنترل کرد.
2. امکانات
☆ سازگار با HDMI 1.4، HDCP 1.4
☆ وضوح ورودی می تواند تشخیص را خودکار کند.
(480i~1080P60,800x600~1920x1080)
☆ وضوح خروجی را می توان با دکمه روی پنل و کنترل از راه دور انتخاب کرد، حداکثر تا 1080P@60Hz (1920x1080P@60Hz، 1280x720P@60Hz)
☆ صدا از LPCM 2CH پشتیبانی می کند
☆ از حالت های چند نمای 1/2/4 ویندوز پشتیبانی می کند
☆ کنترل از طریق دکمه روی پنل و کنترل از راه دور است
3. محتویات بسته
① 1× HDMI 4×1 چهار نمایشگر
② آداپتور برق 1× 12V/1A DC
③ 1× کنترل از راه دور
④ 2× گوش های نصب
⑤ 1× راهنمای کاربر

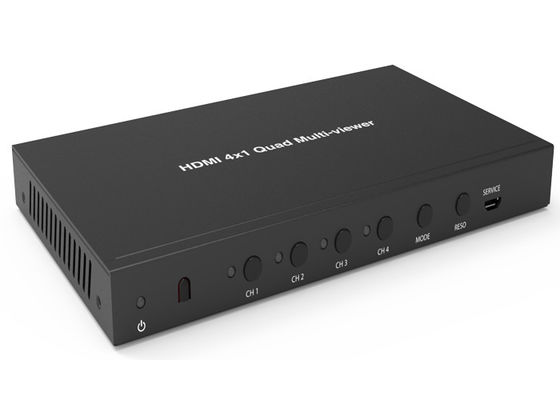

همانطور که در زیر تصاویر مربوط به HDMI 4×1 Quad Multi-Viewer وجود دارد.
4. مشخصات فنی
|
فنی |
|
|
سازگاری HDMI |
HDMI 1.4 |
|
انطباق با HDCP |
HDCP 1.4 |
|
پهنای باند ویدئو |
4.95 گیگابیت بر ثانیه |
|
وضوح تصویر |
حداکثر تا 1920×1080P@60Hz |
|
عمق رنگ |
8 بیتی |
|
فضای رنگی |
RGB، YCbCr 4:4:4، YCbCr 4:2:2 |
|
فرمت های صوتی آنالوگ |
LPCM2.0 44.1KHz 48KHz |
|
حفاظت ESD |
مدل بدن انسان: ± 8 کیلو ولت (تخلیه شکاف هوا)، ± 4 کیلو ولت (تخلیه تماسی) |
|
اتصالات |
|
|
پورت های ورودی |
4 x HDMI نوع A [19 پین زن] 1x SEVICER [Micro USB، پورت به‌روزرسانی] |
|
پورت های خروجی |
1 x HDMI نوع A [ماده 19 پین] 1x VGA [VGA-D] 1x صوتی [3.5 میلی متری جک استریو مینی] |
|
مکانیکی |
|
|
مسکن |
محفظه فلزی |
|
رنگ |
مشکی |
|
ابعاد |
185mm (W)×111.8mm (D)×21mm (H) |
|
وزن |
500 گرم |
|
منبع تغذیه |
ورودی: AC100~240V 50/60Hz، خروجی: DC12V/1A (استانداردهای ایالات متحده / اتحادیه اروپا، دارای گواهینامه CE/FCC/UL) |
|
مصرف برق |
5.28 وات (حداکثر) |
|
عملیاتی درجه حرارت |
0°C ~ 40°C / 32°F ~ 104°F |
|
دمای ذخیره سازی |
-20 درجه سانتی گراد ~ 60 درجه سانتی گراد / -4 درجه فارنهایت تا 140 درجه فارنهایت |
|
رطوبت نسبی |
20 تا 90% RH (غیر متراکم) |
5.کنترل های عملیاتی و توابع

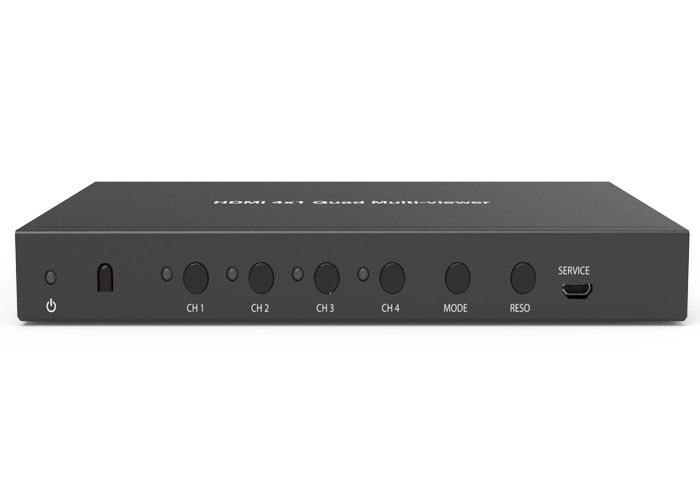

5.1 پنل جلو
|
عدد |
نام |
شرح عملکرد |
|
1 |
ال ای دی برق |
هنگامی که دستگاه روشن است، LED سبز می شود زمانی که دستگاه در حالت آماده به کار است قرمز می شود. |
|
2 |
IR |
پنجره گیرنده IRفقط سیگنال کنترل از راه دور این دستگاه را می پذیرد. |
|
3 |
دکمه CH1/CH2/CH3/CH4 |
دکمه کانال ورودی را انتخاب کنید (لطفاً به توضیحات جزئیات "6. حالت های نمایش" مراجعه کنید). |
|
4 |
دکمه MODE |
این دکمه را برای خروجی حالت نمایش انتخاب چرخه ای فشار دهید (لطفاً به توضیحات جزئیات "6. حالت های نمایش" مراجعه کنید).این دکمه را تا 5 ثانیه فشار دهید، صفحه خروجی تمام صفحه و نمایش نسبت مساوی است. |
|
5 |
RESO |
دوچرخه‌سواری وضوح خروجی متفاوتی را انتخاب کنید.این دکمه را تا 5 ثانیه فشار دهید تا قاب نمایش پنجره باز یا بسته شود. |
|
6 |
پورت خدمات |
به روز رسانی آتش افزار استفاده شده است.(فقط استفاده در تولید.) |

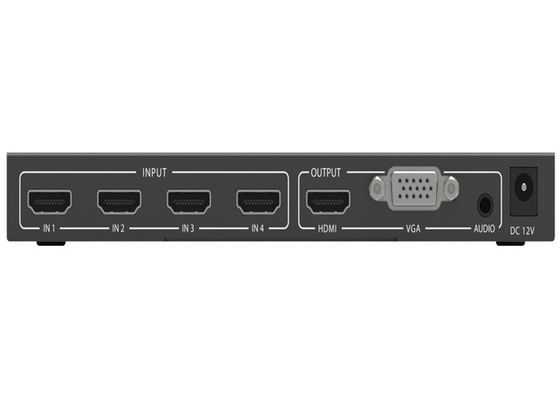

5.2 پنل عقب
|
عدد |
نام |
شرح عملکرد |
|
1 |
ورودی HDMI |
به دستگاه منبع HDMI مانند DVD متصل شوید پلیر یا PS4 |
|
2 |
خروجی HDMI |
به دستگاه نمایشگر HDMI مانند تلویزیون یا پروژکتور |
|
3 |
خروجی VGA |
پورت خروجی VGA، این سیگنال خروجی پورت همان پورت خروجی HDMI است. |
|
4 |
خروجی صدا |
پورت خروجی صدای آنالوگ(توجه: اگر خروجی HDMI MODE 1 باشد، خروجی صدا از محتوای ویدیویی پیروی می کند. اگر خروجی HDMI MODE 2/3/4/5 است، برای انتخاب خروجی صدا یا استفاده از CH1/CH2/CH3/CH4 تا 5 ثانیه فشار دهید. کنترل از راه دور به خروجی صوتی انتخاب چرخه ای وضعیت پیش فرض صفحه نمایش CH1 است خروجی صدا.) |
|
5 |
DC 12 ولت |
منبع تغذیه 12 ولت/1 آمپر DC را به دستگاه وصل کنید و آداپتور را به پریز برق متناوب وصل کنید. |
6. حالت های نمایش
نمایشگر چهارگانه دارای 5 حالت نمایش است.لطفا توضیحات زیر را با جزئیات ببینید.
حالت 1:مولتی نمایشگر چهارگانه چهار ورودی HDMI را به طور جداگانه نمایش می دهد.دکمه های CH1/CH2/CH3/CH4 را روی پنل فشار دهید یا با استفاده از کنترل از راه دور مادون قرمز، دکمه های Source 1/2/3/4 را برای انتخاب منبع ورودی فشار دهید، چراغ مربوطه روی پانل روشن است.
حالت 2: مولتی نمایشگر چهارگانه چهار ورودی HD را با اندازه و نمایش یکسان بر روی صفحه نمایش تقسیم می کند.چهار چراغ روی پنل روشن است.در پنجره CH1، می توانید دکمه CH1 را روی پنل فشار دهید یا با استفاده از کنترل از راه دور مادون قرمز، دکمه منبع 1 را برای انتخاب چرخه ای منبع چهار ورودی فشار دهید.در پنجره CH2، می توانید دکمه CH2 را روی پنل فشار دهید یا با استفاده از کنترل از راه دور مادون قرمز دکمه منبع 2 را برای انتخاب چرخه ای منبع چهار ورودی... و غیره فشار دهید.
بقیه را می توان به همین ترتیب انجام داد.
حالت 3:مولتی نمایشگر چهارگانه چهار ورودی HD را تقسیم می کند و روی صفحه نمایش می دهد.چهار چراغ روی پنل روشن است.روش کار مانند MODE 2 است.
حالت 4: مولتی نمایشگر چهارگانه دو ورودی HD را با اندازه و نمایش یکسان بر روی صفحه نمایش تقسیم می کند.چراغ های CH1/CH2 روی پنل روشن است.در پنجره CH1، می توانید دکمه CH1 را روی پنل فشار دهید یا با استفاده از کنترل از راه دور مادون قرمز، دکمه منبع 1 را برای انتخاب چرخه ای منبع چهار ورودی فشار دهید.در پنجره CH2، می توانید دکمه CH2 را روی پنل فشار دهید یا با استفاده از کنترل از راه دور مادون قرمز دکمه منبع 2 را برای انتخاب چرخه ای منبع چهار ورودی فشار دهید.
حالت 5:مولتی نمایشگر چهارگانه چهار ورودی HD را تقسیم می کند و روی صفحه نمایش می دهد.چهار چراغ روی پنل روشن است.روش کار مانند MODE 2 است.
7. کنترل از راه دور
: این دکمه را برای تنظیم حالت آماده به کار فشار دهید، این دکمه را دوباره فشار دهید تا دستگاه روشن شود.
: این دکمه را فشار دهید تا قاب پنجره نمایش باز یا بسته شود.
RES. : این دکمه را برای رزولوشن خروجی انتخاب چرخه ای فشار دهید.
حالت:
: این دکمه ها را فشار دهید تا
انتخاب حالت نمایش خروجی
8. مثال کاربردی
